مجسات القرب 3300 XL مقاس 8 مم من Bently Nevada 330103-00-05-10-12-00

ملخص

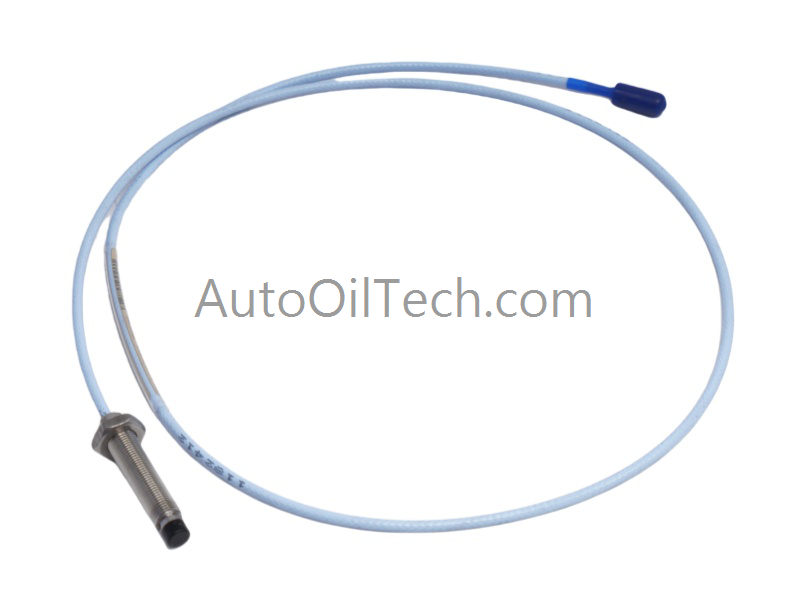

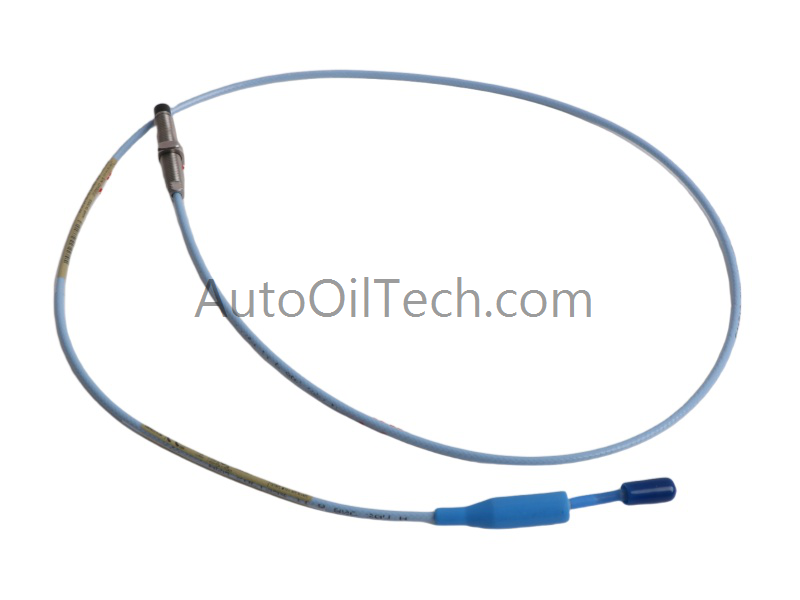

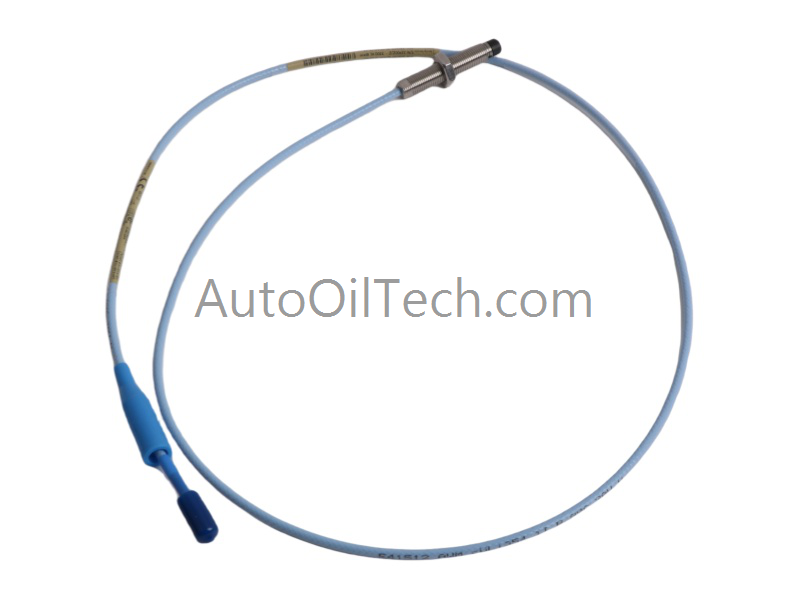

يُعدّ جهاز Bently Nevada 330103-00-05-10-12-00 مسبارًا تقاربيًا بقطر 8 مم مزودًا بكابل مدمج، وهو مصمم لقياس اهتزازات وموضع الأعمدة في الآلات ذات محامل الأغشية السائلة دون تلامس. وباعتباره جزءًا من عائلة محولات الطاقة 3300 XL، فإنه يوفر أداءً مستقرًا في استشعار التيارات الدوامية، ويُستخدم على نطاق واسع في التوربينات والضواغط والمضخات وغيرها من المعدات الدوارة الحيوية.

الخصائص الوظيفية

يتميز هذا المسبار برأس قطره 8 مم وجسم ملولب M10×1 لمحاذاة ميكانيكية دقيقة. يشير الرقم -12 إلى كابل مدمج بطول 1.2 متر، بينما يحدد الرقم -05 الطول الميكانيكي للمسبار. يوفر تصميم الكابل غير المدرع مرونة في التوجيه عبر الأماكن الضيقة، ويضمن موصل ClickLoc تثبيتًا محكمًا بكابل التمديد.

عند اقترانه بكابل تمديد 3300 XL متوافق ومستشعر Proximitor، يوفر المسبار 330103-00-05-10-12-00 حساسية 3300 XL القياسية (عادةً 8 ​​ملي فولت/ميكرومتر). يحافظ المسبار على خطية ممتازة عبر نطاق القياس الكامل المتوافق مع معيار API 670، ويدعم القياسات الثابتة والديناميكية.

الميزات الرئيسية

• مسبار تقارب التيار الدوامي بقطر 8 مم لقياس الاهتزاز والموقع

• جسم ملولب M10×1 لتركيب آمن وقابل للتكرار

• كابل مدمج بطول 1.2 متر لتسهيل التركيب

• كابل غير مدرع لتوجيه مرن

• موصل محوري مصغر من نوع ClickLoc

• متوافق مع كابلات التمديد 3300 XL وأجهزة استشعار Proximitor

• خطية عالية وثبات عبر نطاقات واسعة من درجات الحرارة

• مناسب لأنظمة أجهزة مراقبة التوربينات (TSI)

• مثالي لتطبيقات الاهتزاز القطري، وتحديد الموضع المحوري، وقياس الطور الرئيسي

المواصفات الفنية

سيناريوهات التطبيق

• أجهزة مراقبة التوربينات البخارية والغازية

• مراقبة اهتزازات مولدات الطاقة الكهرومائية

• قياس موضع عمود الضاغط والمضخة

• مرجع مفتاح الطور وقياس السرعة

• أنظمة حماية الآلات التي تتطلب محولات طاقة متوافقة مع معيار API 670

التعليمات

س: هل يتضمن هذا الطراز مستشعر Proximitor ؟ ج: لا. يتضمن هذا الطراز المسبار مع الكابل المدمج؛ ويتم شراء مستشعر Proximitor بشكل منفصل.

س: ماذا يشير اللاحق "–12"؟ ج: إنه يحدد طول كابل متكامل يبلغ 1.2 متر.

س: هل يمكن استبدال المجس بمكونات 3300 XL الأخرى؟ ج: نعم. المجسات وكابلات التمديد ومستشعرات Proximitor قابلة للاستبدال تمامًا دون الحاجة إلى معايرة ميدانية.
