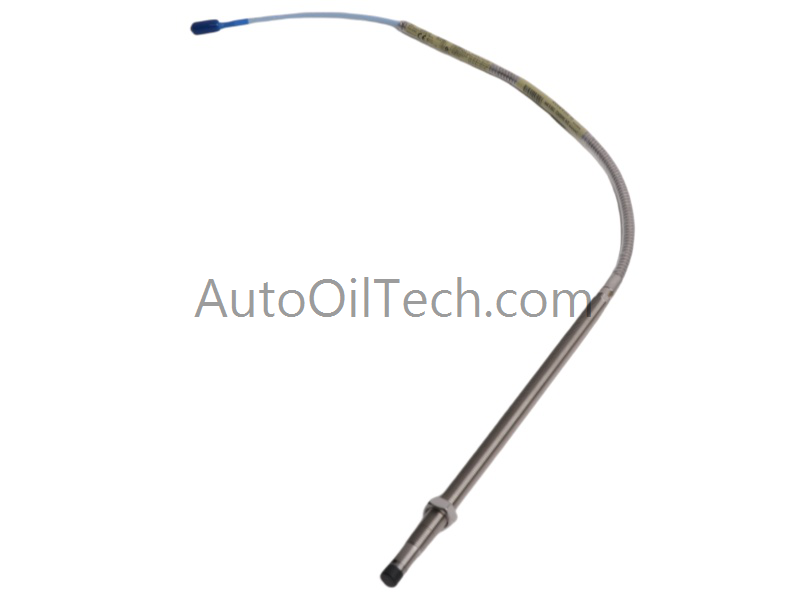

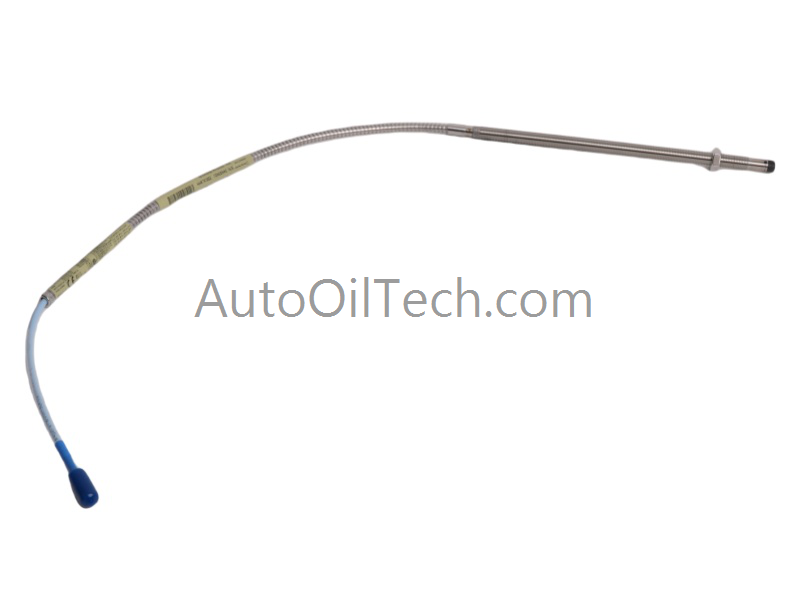

يُعدّ مسبار التقارب 330102-04-16-10-02-00 جزءًا من نظام محول التقارب 3300XL من بنتلي نيفادا، المصمم للمراقبة الدقيقة للآلات الدوارة. يتضمن هذا الحل المتكامل مسبارًا بقطر 8 مم مزودًا بغطاء ملولب، وكابلًا بطول 1.0 متر (3.3 قدم) مزودًا بموصل ClickLoc مصغر محوري، ومستشعر Proximitor. يوفر هذا النظام خرج جهد دقيق يتناسب مع المسافة بين المسبار والهدف، مما يتيح قياسات متزامنة للموقع الثابت والاهتزاز الديناميكي.
المواصفاتالفنية
رقم الموديل:330102-04-16-10-02-00
النوع: مسبار تقارب 8 مم 3300XL
الشركة المصنعة: بنتلي نيفادا
الحالة: جديد تماماً
سلسلة: نظام محول التقارب 3300
الوزن: 0.12 كجم
الأبعاد: 20.4 × 22.2 × 3.5 سم
رمز النظام المنسق: 8537101190
الحد الأدنى للطلب: 1
المنشأ: الولايات المتحدة الأمريكية
توافق النظام: أنظمة TSI
مدة التوصيل: متوفر في المخزون
حالة دورة الحياة: نشط
نوع السن اللولبي: 3/8-24 UNF مدرع
طول الكابل: 1.0 متر (3.3 قدم) قياسي
الموصل: موصل محوري مصغر بنظام كليك لوك
الامتثال: معايير API 670
الوصفالوظيفي
يستخدم هذا المجس تقنية التيارات الدوامية المتقدمة لتوفير قياسات تقارب خطية للغاية ومستقرة حراريًا. وهو مثالي لمراقبة الاهتزازات، وقياس موضع العمود، وكشف سرعة Keyphasor® في آلات محامل الأغشية السائلة. يتيح التصميم المعياري للنظام إمكانية التبديل الكامل للمجسات وكابلات التمديد ومستشعرات Proximitor دون الحاجة إلى معايرة على طاولة العمل، مما يقلل من تعقيد الصيانة. كما يضمن التوافق مع مكونات سلسلة 3300 XL وغير XL مرونةً في جميع عمليات التركيب.
سيناريوهاتالتطبيق
التوربينات في محطات توليد الطاقة
ضواغط في منشآت النفط والغاز
المضخات والمحركات في عمليات التصنيع
الآلات الصناعية الثقيلة التي تتطلب مراقبة مستمرة
مقارنةمعنماذجمماثلة
330102-04-16-10-02-00: مسبار قياسي 8 مم، مدرع، متوافق مع معيار API 670
330102-04-10-10-02-00: نسخة أقصر من المجس للتركيبات الصغيرة
330102-04-18-10-02-00: مسبار ممتد لتجهيزات الآلات واسعة النطاق
التعليمات
س: هل يتوافق هذا المسبار مع معايير API 670؟ ج: نعم، إنه يفي بمتطلبات API 670 فيما يتعلق بالتكوين الميكانيكي ودقة القياس.
س: هل يمكن استبدال المكونات مع مجسات سلسلة 3300 الأخرى؟ ج: نعم، المجسات والكابلات ومستشعرات Proximitor قابلة للاستبدال تمامًا دون الحاجة إلى إعادة المعايرة.
