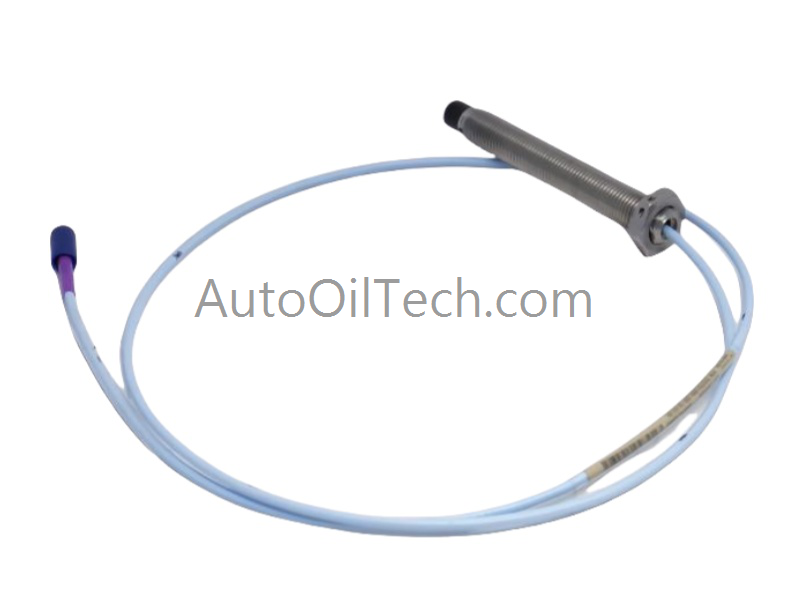

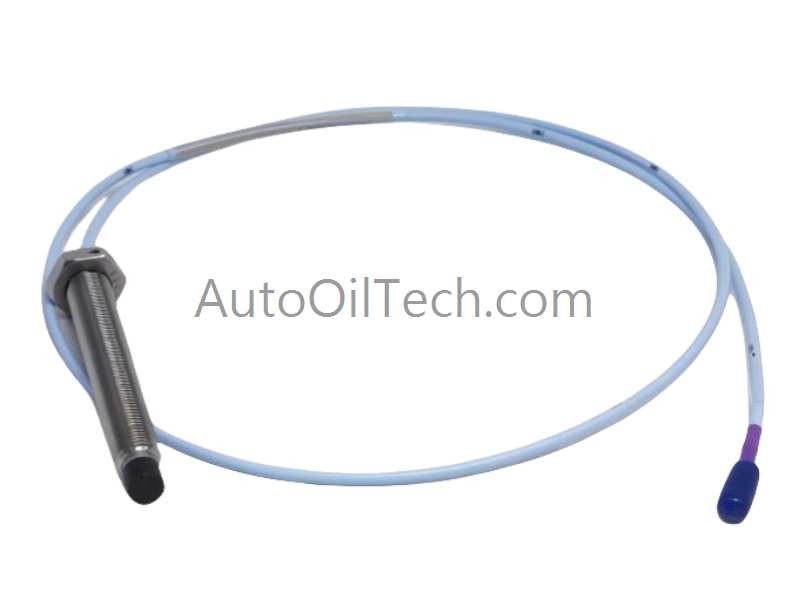

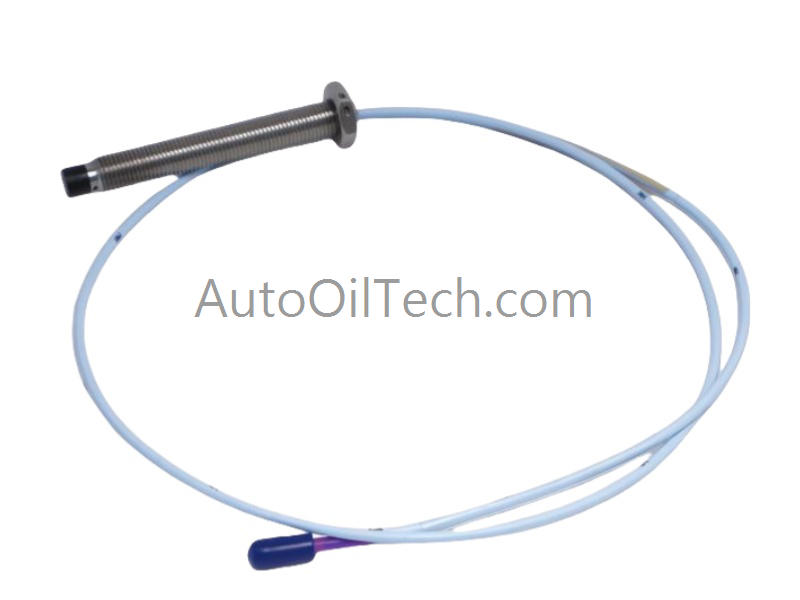

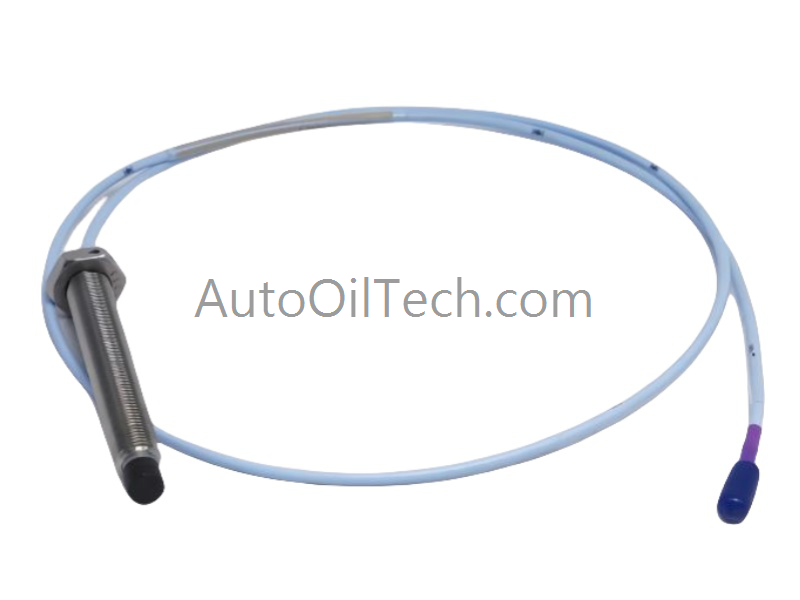

صُمم كابل Bently Nevada 330102-00-33-05-02-00 (كابل المسبار 330102) لتوجيه إشارة محول التيار الدوامي في سلاسل قياس 3300 XL، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا للوصلة المحورية بين مسبار التقارب 8 مم ومستشعر Proximitor المطابق له. يحافظ التجميع على معاوقة مُتحكّم فيها، وهندسة ميكانيكية مُعرّفة، وخصائص إرسال مستقرة عبر مسارات مراقبة ديناميكية الدوار.
تفاصيل اللاحقة ومصفوفة النموذج
330102: النموذج الأساسي لكابل مسبار التقارب 3300 XL.
-00: التكوين القياسي؛ لا يوجد متغير خاص غير مُسنّن أو ميكانيكي.
-33: خيار طول الكابل 3.3 متر.
-05: مجموعة خيارات موافقة الوكالة 05 (شهادات مناطق خطرة متعددة).
-02: موصل ClickLoc محوري مصغر مع كابل قياسي.
-00: لا توجد موافقة إضافية أو تغليف خاص.
المواصفات الفنية
المعلمة
المواصفات
النموذج
330102-00-33-05-02-00
العلامة التجارية
Bently Nevada
المنشأ
غير محدد
الوزن
غير محدد
الأبعاد
طول الكابل 3.3 متر
درجة حرارة التشغيل
غير محددة
استهلاك الطاقة
كابل محوري سلبي
مؤشرات الأداء الأساسية
كابل مسبار محوري، موصل ClickLoc، موافقات المناطق الخطرة
معايرة مسبار التيار الدوامي وكبت التداخل
يحافظ الكابل 330102 على مقياس جهد فجوة -10 فولت تيار مستمر المستخدم عبر أنظمة التقارب من Bently Nevada من خلال الحفاظ على المعاوقة المحورية الدقيقة المطلوبة للاستجابة الخطية للإزاحة. تقلل هندسة التدريع الخاصة به من التداخل عند توجيهه بجانب كابلات المحول الأخرى، مما يضمن توقيعات ديناميكية دوارة نظيفة. تمنع الاستقرار الميكانيكي للكابل انحراف المعاوقة الناتج عن الانحناء أو الاهتزاز أو الدورات الحرارية، مما يحافظ على سلوك ميداني ثابت بين رأس المسبار ومحرك Proximitor.
أسئلة متكررة
س: هل يجب أن يتطابق طول الكابل مع أرقام قطع المسبار وProximitor؟ ج: نعم. تتطلب أنظمة التيار الدوامي مطابقة دقيقة لطول الكابل للحفاظ على معايرة جهد الفجوة -10 فولت تيار مستمر الصحيحة.
س: هل يمكن توجيه الكابل عبر أنبوب مدرع؟ ج: نعم، بشرط احترام حدود نصف قطر الانحناء لتجنب تشوه الهندسة المحورية.
س: هل يدعم الكابل دورات موصل ClickLoc المتكررة؟ ج: تم تصميم الموصل لتوصيل آمن، ولكن يجب تقليل الدورات المفرطة للحفاظ على السلامة الميكانيكية.
إرشادات التركيب الميداني
حافظ على التوجيه المستقيم للكابل بطول 3.3 متر للحفاظ على المعاوقة المحورية.
تجنب الانحناءات الشديدة بالقرب من موصل ClickLoc لمنع تشوه مسار الاستشعار.
تأريض الدرع عند طرف Proximitor فقط لتجنب تداخل حلقة الأرض.
افصل الكابلات عن الموصلات عالية التيار لتقليل الاقتران الكهرومغناطيسي.
تحقق من جهد فجوة النظام بعد التركيب للتأكد من السلوك الصحيح لسلسلة المحولات.
