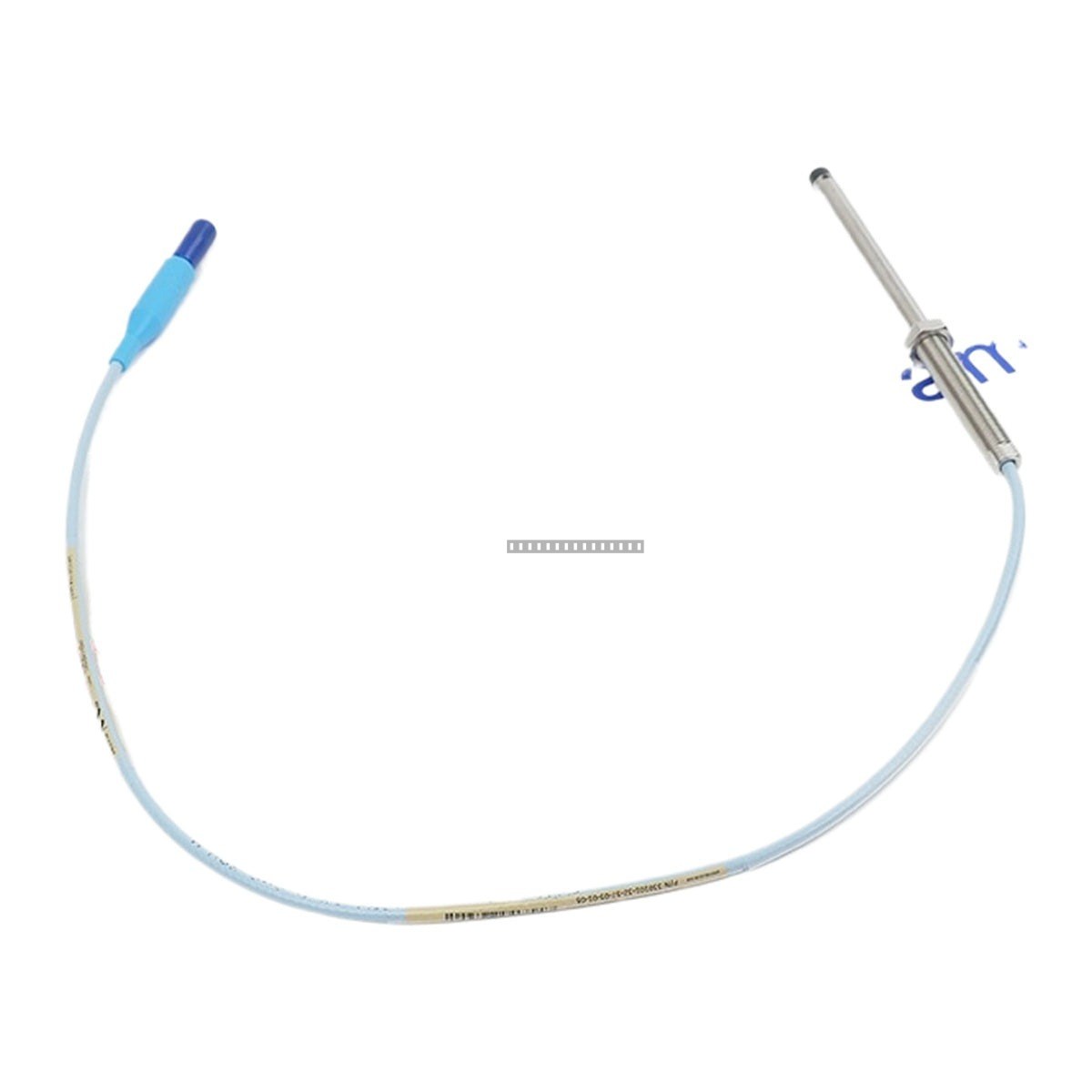

تُعد Bently Nevada 330101-32-57-05-01-05 مسبار تقارب عالي الأداء من طراز 3300 XL بحجم 8 مم، مصمم للقياس الدقيق لموضع العمود الثابت والديناميكي والاهتزاز في الآلات الدوارة. وكجزء من سلسلة 3300 XL المعيارية في الصناعة، يستخدم نظام المحول هذا تقنية التيار الدوامي لتوفير مراقبة موثوقة وغير تلامسية للأصول الصناعية الحيوية.
الميزات
مصمم للدمج مع أنظمة محولات التقارب 3300 XL.
يتميز بخيط 3/8-24 UNF للتثبيت الآمن.
مجهز بموصل محوري مصغر من نوع ClickLoc وواقي موصل.
تكوين كابل قياسي لنقل إشارة موثوق.
متوافق تمامًا مع معايير API 670 للتكوين الميكانيكي والنطاق الخطي والدقة.
متوافق مع المكونات غير XL من سلسلة 3300 بحجم 5 مم و 8 مم.
التركيب: تأكد من تركيب المسبار في دعامة صلبة ومقاومة للاهتزاز للحفاظ على فجوة ثابتة بين طرف المسبار والسطح المستهدف.
إعداد الفجوة: يتطلب التثبيت القياسي عادةً إعداد فجوة قدرها 1.27 مم (50 ميل)، بما يتوافق مع الموضع المركزي -10 Vdc.
المادة المستهدفة: تأكد من أن مادة العمود المستهدفة متوافقة مع معايرة المسبار (عادةً فولاذ AISI 4140).
التعامل: مسابير التقارب هي أدوات دقيقة؛ تعامل مع طرف المسبار بعناية لتجنب التلف الميكانيكي أو الخدوش.
البيئة: على الرغم من أن المسبار قوي، تأكد من توجيه الكابل المحوري بعيدًا عن مصادر EMI العالية وحمايته من الحرارة الزائدة أو التآكل الميكانيكي.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ 330101-32-57-05-01-05؟
هذا المسبار هو محول تيار دوامي يستخدم لقياس الاهتزاز الديناميكي والثابت، مثل الاهتزاز الشعاعي، وموضع العمود، والدفع المحوري في الآلات الصناعية الدوارة.
كيف يعمل القياس؟
يتم تنشيط المسبار بإشارة تيار متردد عالية التردد، مما يخلق مجالًا كهرومغناطيسيًا. يقيس المسافة (الفجوة) بين طرف المسبار والسطح المستهدف الموصل، ويحول هذه المسافة إلى إشارة جهد.
هل هذا المسبار متوافق مع الأنظمة القديمة؟
نعم، مكونات 3300 XL بحجم 8 مم قابلة للتبديل كهربائيًا وفيزيائيًا مع مكونات المحولات غير XL من سلسلة 3300 بحجم 5 مم و 8 مم، مما يتيح التكامل السلس في الأنظمة القديمة.
