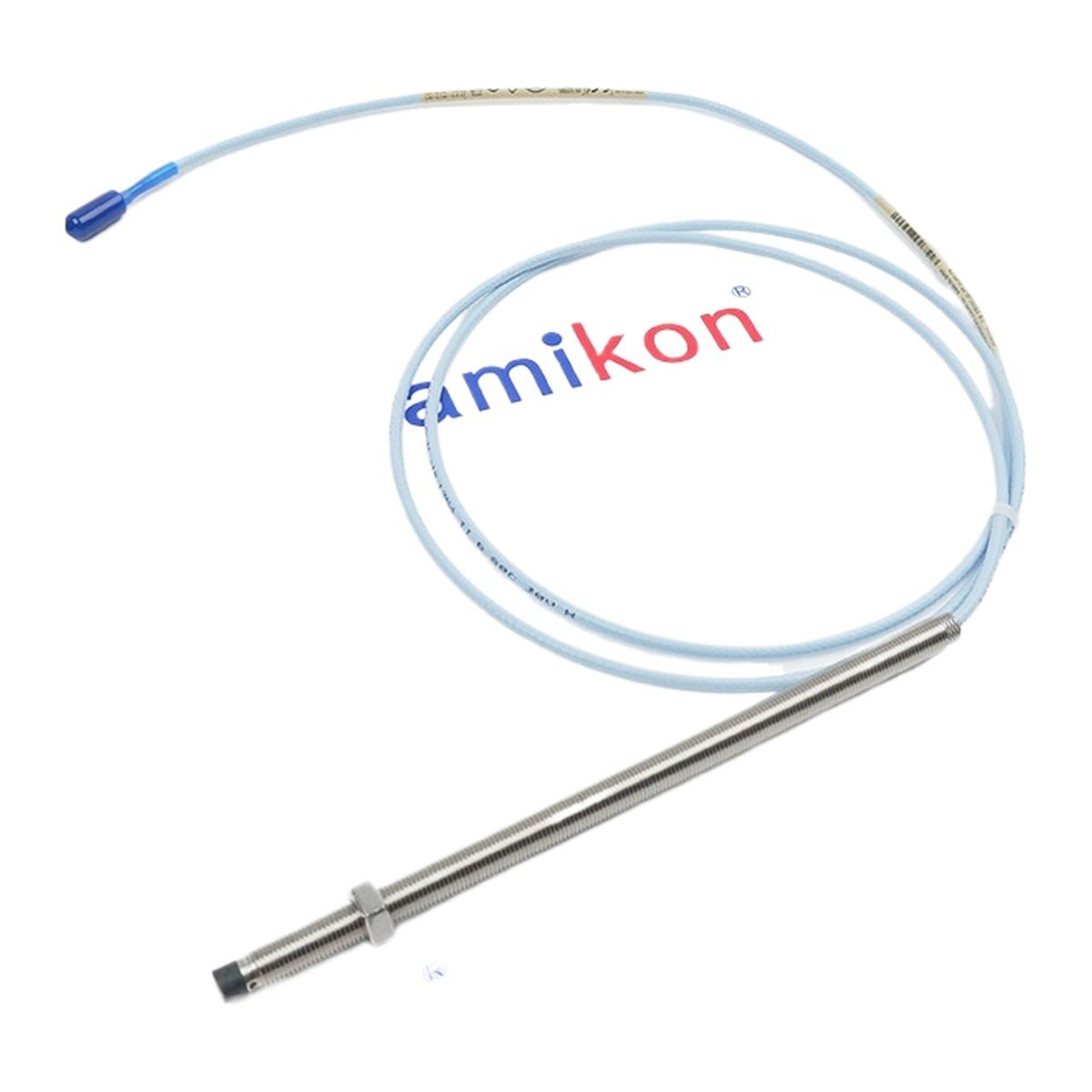

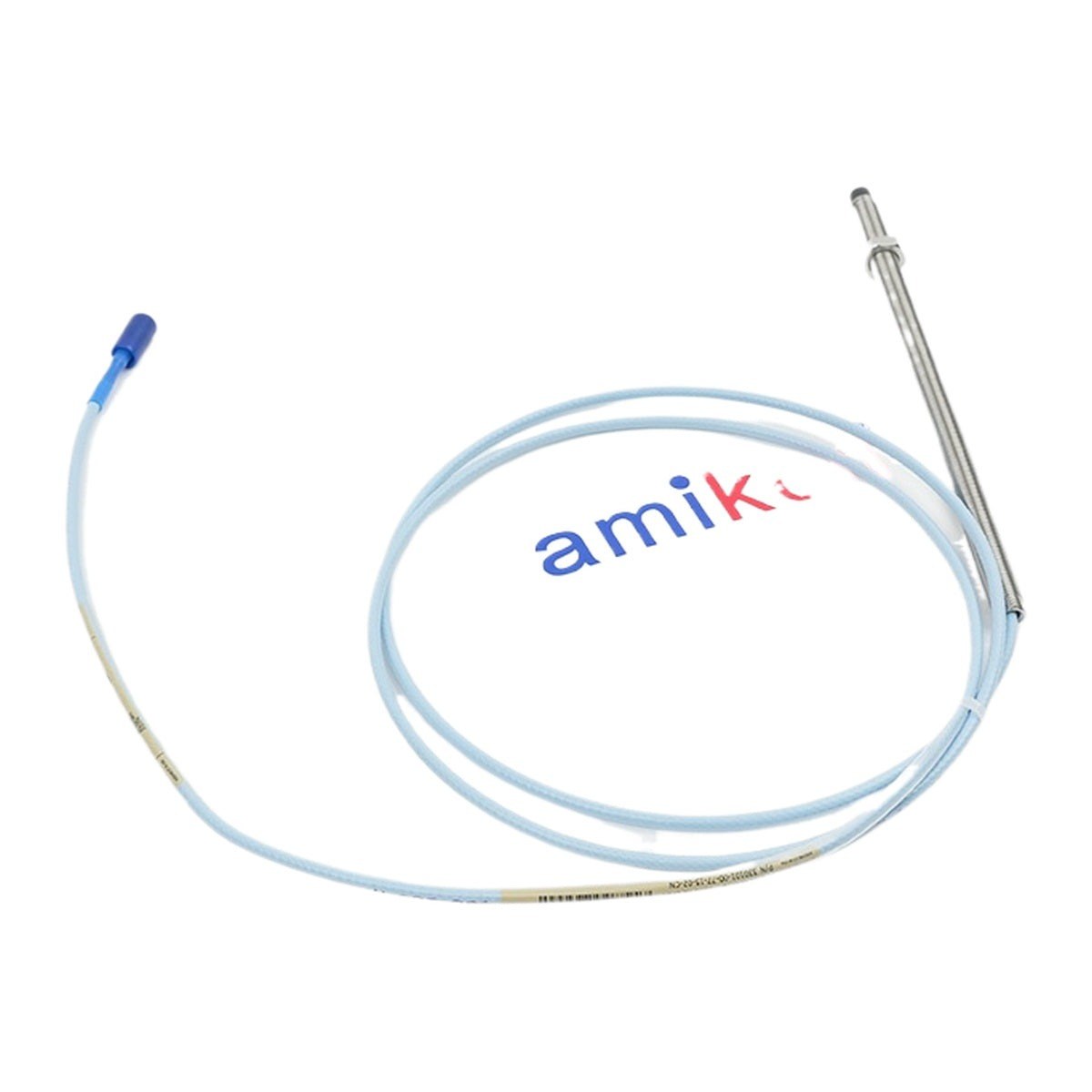

Bently Nevada 330101-00-77-15-02-CN 3300 XL 8 مم مسبار تقاربي

الوصف

إن Bently Nevada 330101-00-77-15-02-CN هو مسبار تقاربي عالي الأداء 3300 XL بحجم 8 مم مصمم للاستخدام داخل نظام محول التقارب Bently Nevada 3300 XL. تم تصميم نظام محول التيار الدوامي هذا لتوفير قياسات دقيقة وغير تلامسية للاهتزاز والموضع في الآلات الدوارة. تتوافق سلسلة 3300 XL تمامًا مع معيار المعهد الأمريكي للبترول (API) 670، مما يضمن الموثوقية في البيئات الصناعية الصعبة.

الميزات

• قطر رأس المسبار 8 مم لقياس عالي الدقة.
• قابلية تبادل كاملة للمسبار والكابلات الممتدة ومستشعرات Proximitor، مما يلغي الحاجة إلى معايرة المكونات الفردية.
• موصل ClickLoc محوري مصغر لنقل إشارة آمن وموثوق.
• مصمم للبيئات القاسية مع موافقات وكالات CSA و ATEX و IECEx.
• تكوين كابل قياسي بدون درع.

التطبيقات

• توليد الطاقة: مراقبة التوربينات البخارية والغازية الكبيرة، والمولدات، ووحدات الإثارة.
• النفط والغاز: مراقبة الاهتزاز والموضع لضواغط الطرد المركزي والمحورية، ومضخات غاز العمليات، والموسعات.
• المياه والصرف الصحي: النشر على المضخات والمراوح والنفخات واسعة النطاق.
• الصناعة العامة: مراقبة حرجة للمحركات الكبيرة وعلب التروس ذات الأحمال العالية.

المواصفات الفنية

إرشادات التركيب

• التركيب: قم بتركيب المسبار في دعامة صلبة أو غطاء يسمح بالضبط الدقيق. استخدم دعامة منزلقة للتطبيقات التي تتضمن تمددًا حراريًا تفاضليًا كبيرًا.
• الفجوة: الفجوة المثالية بين طرف المسبار والهدف (فولاذ AISI 4140) هي 1.27 مم (50 ميل).
• المعايرة: عند الفجوة الصحيحة، يجب أن يعطي النظام مخرجًا أوليًا يبلغ حوالي -9 فولت تيار مستمر.
• النطاق الخطي: يعمل النظام بشكل خطي بين 0.25 مم و 2.3 مم (10 إلى 90 ميل).
• التعامل: تأكد من حماية طرف المسبار من الصدمات الميكانيكية أثناء التركيب. تجنب الانحناءات الحادة في الكابل المحوري للحفاظ على سلامة الإشارة.

الأسئلة الشائعة

ما هو 330101-00-77-15-02-CN؟

هو تكوين محدد لمسبار التقارب 3300 XL بحجم 8 مم المستخدم لمراقبة الاهتزاز والموضع في الآلات الدوارة الحيوية.

كيف يقيس المسبار الاهتزاز؟

يستخدم المسبار مبدأ التيار الدوامي لقياس الفجوة بين طرف المسبار وعمود موصل، محولًا هذه المسافة إلى إشارة جهد متناسبة للتحليل الثابت والديناميكي.

هل هذا المسبار قابل للتبادل مع الأنظمة القديمة؟

نعم، مكونات 3300 XL بحجم 8 مم قابلة للتبادل كهربائيًا وفيزيائيًا مع مكونات 3300 غير XL بحجم 5 مم و 8 مم، شريطة استيفاء متطلبات مساحة التركيب ونصف قطر انحناء الكابل.
