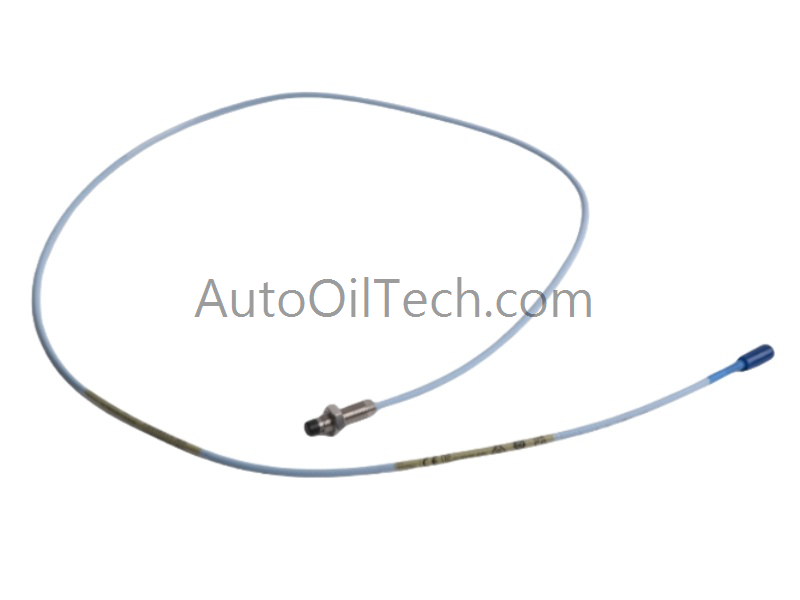

يعمل مجس التقارب Bently Nevada 330101-00-75-15-02-05، المذكور أيضًا تحت الرقم 330101، كعنصر استشعار تيار دوامي مخصص لقياس الإزاحة ضمن شبكات محول 3300 XL.
تحافظ عائلة مجسات 3300 XL 8 مم على مرجع جهد الفجوة الاسمي القياسي -10 VDC المستخدم لمعايرة الإزاحة. يتم مطابقة طول الكابل البالغ 1.5 متر في المصنع للحفاظ على خصائص المعاوقة، مما يضمن استجابة خطية عبر نطاق تشغيل المجس. يوفر موصل ClickLoc تثبيتًا كهربائيًا قابلًا للتكرار، بينما تمنع ميزات الاحتفاظ TipLoc و CableLoc الحركة الدقيقة وتحافظ على سلوك طور ديناميكيات الدوار المستقر. يتم تحقيق قمع التداخل من خلال الهندسة المحورية المتحكم فيها والإنهاء الصحيح للدرع.
الأسئلة الشائعة
س: هل يمكن استبدال هذا المجس أثناء بقاء المقرب قيد التشغيل؟ ج: يجب أن يتم الاستبدال مع إلغاء تنشيط القناة لتجنب التغيرات العابرة في جهد الفجوة.
س: هل يتطلب طول الكابل البالغ 1.5 متر إعادة معايرة؟ ج: لا. يتم مطابقة طول الكابل في المصنع لوحدات المقرب القياسية 3300 XL.
س: هل يمكن خلط هذا المجس مع كابلات تمديد من غير Bently Nevada؟ ج: لا. يؤدي خلط العلامات التجارية إلى تغيير المعاوقة والخطية وعامل المقياس.
إرشادات التركيب الميداني
الحفاظ على نصف قطر انحناء لا يقل عن 25.4 مم لتجنب تغيير المعاوقة المحورية.
توجيه الكابل على بعد 150 مم على الأقل من الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
التأكد من تثبيت موصلات ClickLoc بشكل صحيح قبل تنشيط قناة المراقبة.
التحقق من محاذاة المجس وتثبيته الميكانيكي للحفاظ على قراءات إزاحة دقيقة.
استخدام كابلات تمديد 3300 XL ومجسات المقرب المطابقة فقط.
