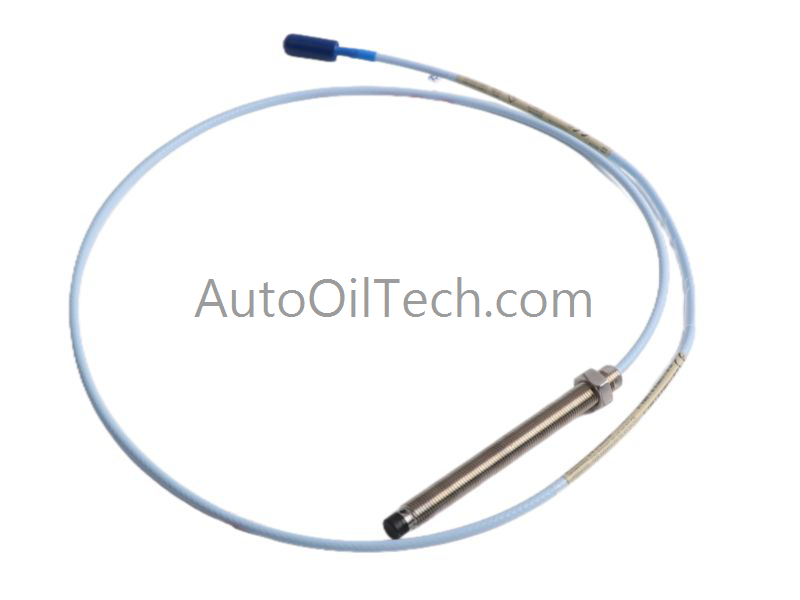

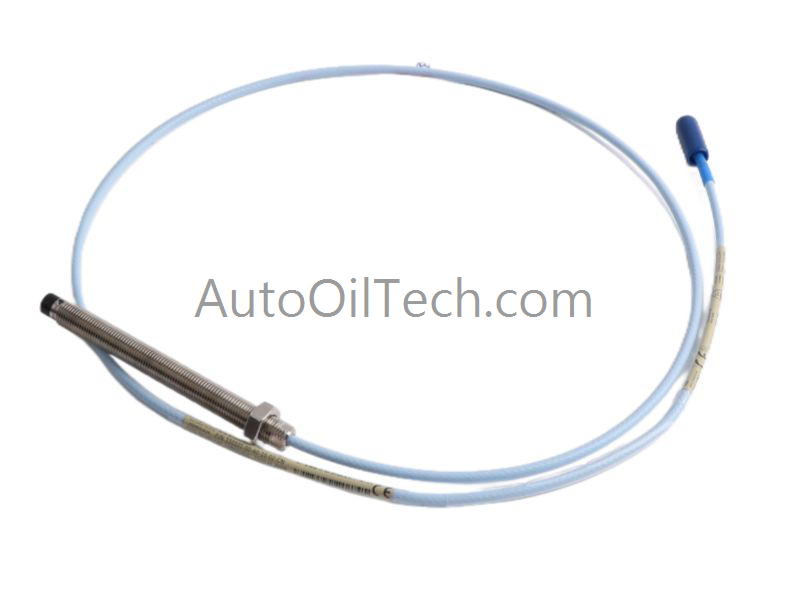

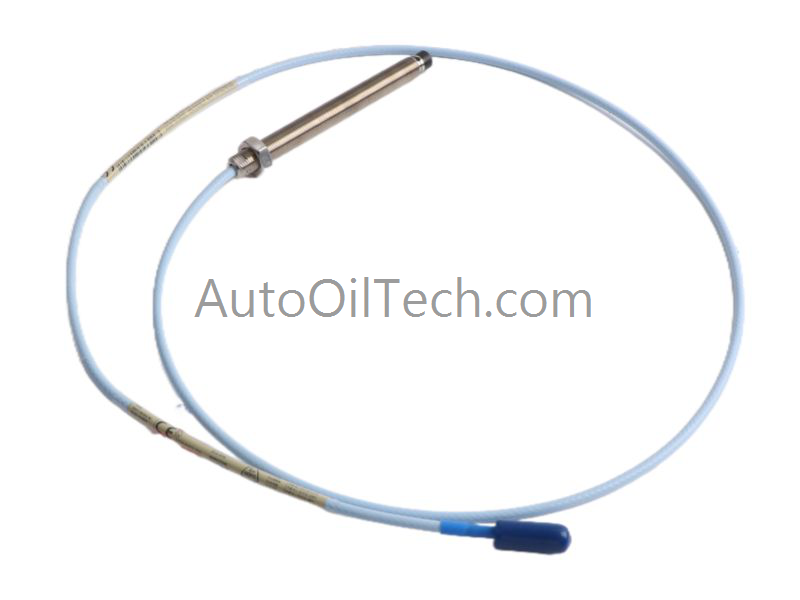

مجسات القرب 3300 XL مقاس 8 مم من Bently Nevada 330101-00-40-10-02-00

ملخص

يوفر مسبار التقارب Bently Nevada 330101-00-40-10-02-00 قياسات دقيقة للاهتزاز والموقع لأنظمة حماية الآلات. يضمن تصميم استشعار التيار الدوامي بقطر 8 مم مراقبة دقيقة للإزاحة عبر نطاق خطي واسع. يتكامل المسبار مع نظام محول التقارب 3300 ويدعم منصات الحماية القائمة على تقنية TSI.

التصميم الإنشائي

يتميز جهاز القياس 330101-00-40-10-02-00 برأس مسبار متين من مادة PPS وغلاف من الفولاذ المقاوم للصدأ يتحمل الظروف الصناعية القاسية. يعمل المسبار في نطاق درجات حرارة من -35 درجة مئوية إلى +120 درجة مئوية، ويحافظ على مقاومة تيار مستمر تبلغ 7.59 ± 0.50 أوم. يزيد الكابل ثلاثي المحاور ذو مقاومة 75 أوم من استقرار الإشارة والمتانة الميكانيكية.

يتحمل الهيكل عالي المتانة قوة 330 نيوتن عند غلاف المجس و270 نيوتن عند موصلات الكابل. تتم معايرة المجس عادةً للفولاذ AISI 4140، ولكن يمكن تهيئته لمواد أخرى عند الحاجة. لا تتطلب أنظمة القياس بطول متر واحد كابل تمديد.

المواصفات الفنية

المعايير الميكانيكية والكهربائية​

سمات إضافية

• يزيد طرف PPS من المتانة في البيئات ذات درجات الحرارة العالية والغنية بالزيوت.

• يعمل الكابل ثلاثي المحاور على تحسين مقاومة الضوضاء وسلامة الإشارة.

• يدعم المسبار تطبيقات السرعة الزائدة وعداد دورات المحرك عند تركيبه وفقًا لإرشادات بنتلي نيفادا.

• يضمن التصميم المتين موثوقية طويلة الأمد في الآلات التي تتعرض للاهتزازات الشديدة.

التطبيق والتوافق​

أين 330101-00-40-10-02-00​ يؤدي بشكل أفضل

يدعم جهاز Bently Nevada 330101-00-40-10-02-00 التوربينات والضواغط والمضخات والمعدات التي تعمل بالتروس والتي تتطلب مراقبة دقيقة للإزاحة. يناسب هذا الجهاز برامج الصيانة التنبؤية التي تعتمد على بيانات الاهتزاز والموقع المستقرة. ويحافظ تصميمه على أداء موثوق في البيئات التي تشهد إجهادًا ميكانيكيًا وتغيرات حرارية.

حالات الاستخدام المتوافقة

• مراقبة اهتزاز محامل التوربينات

• قياس موضع العمود في الآلات الدوارة

• عداد دورات المحرك ونظام كشف السرعة الزائدة

• تشخيص أعطال معدات النفط والغاز

• البيئات الصناعية ذات درجات الحرارة العالية
