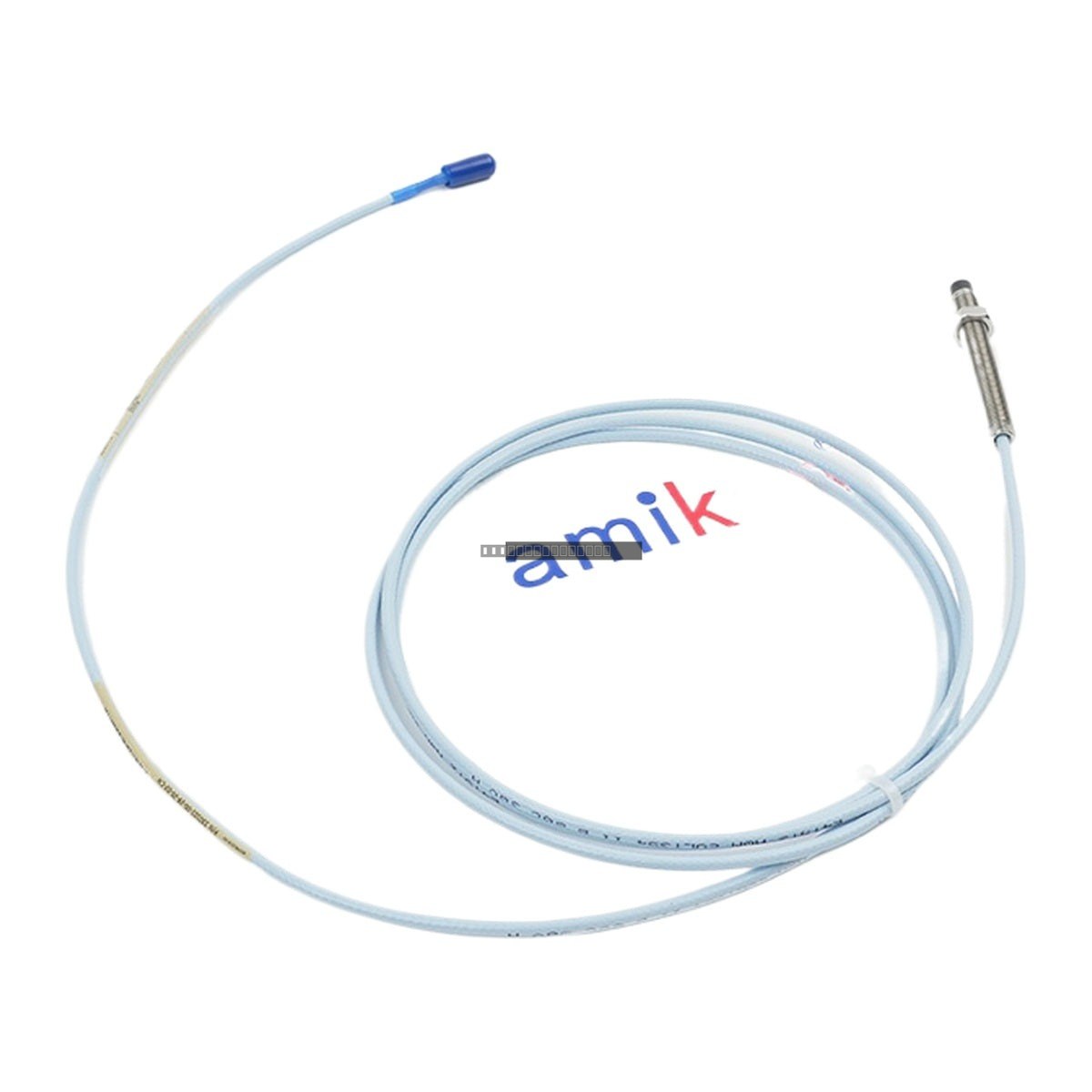

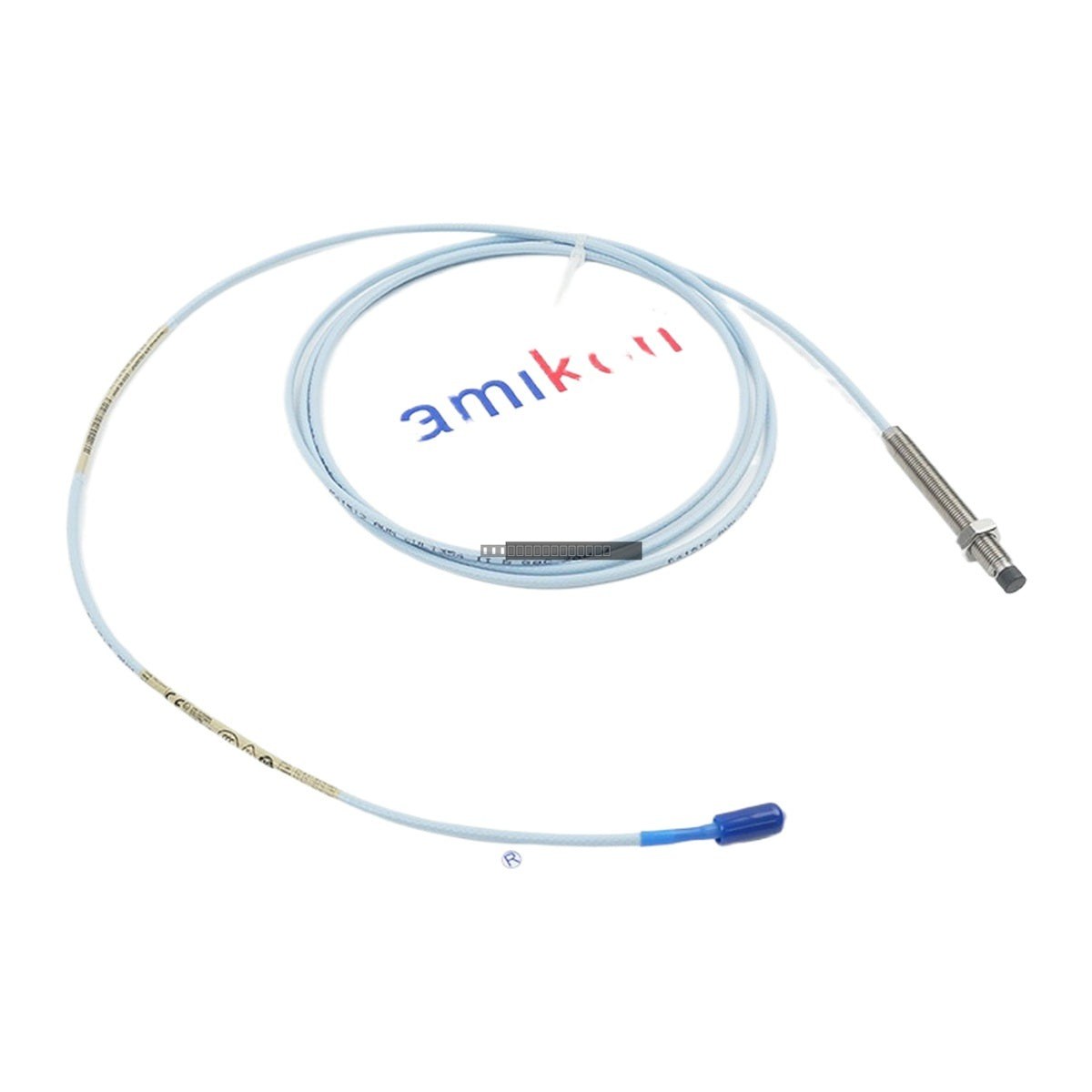

المجس التقاربي Bently Nevada 330101-00-28-20-02-CN هو مجس تقاربي مقاس 8 مم من سلسلة 3300 XL. مصمم للاستخدام داخل نظام محول التقارب 3300 XL، يوفر هذا المجس قياسًا عالي الدقة وغير متصل لاهتزاز العمود وموضعه في الآلات الدوارة. إنه متوافق تمامًا مع معايير API 670 للتكوين الميكانيكي والنطاق الخطي واستقرار درجة الحرارة، مما يضمن أداءً موثوقًا به في البيئات الصناعية الصعبة.
الميزات
قطر المجس 8 مم لتطبيقات الاستشعار القياسية بالتيار الدوامي.
موصل ClickLoc محوري مصغر لنقل إشارة آمن وموثوق.
قابلية التبادل الكاملة مع مكونات نظام 3300 XL الأخرى، مما يلغي الحاجة إلى معايرة كل مكون على حدة.
مصمم لمقاومة عالية للتداخل الكهرومغناطيسي (RFI) والتداخل الكهرومغناطيسي (EMI).
موافقات المناطق الخطرة بما في ذلك CSA و ATEX و IECEx.
المضخات الصناعية الكبيرة: مراقبة مضخات تغذية الغلايات وأنظمة السوائل عالية الضغط.
المحركات الكهربائية والمولدات: دعم الوحدات الكبيرة ذات المحامل الانزلاقية في توليد الطاقة.
صناديق التروس: مراقبة انحراف عمود الدوران وعدم محاذاته في تجميعات التروس عالية السرعة.
المواصفات الفنية
رقم الموديل
330101-00-28-20-02-CN
قطر المسبار
8 مم
حجم الخيط
3/8-24 UNF
الطول غير الملولب
0.0 بوصة
طول العلبة
2.8 بوصة
طول الكابل
2.0 متر (6.6 قدم)
نوع الموصل
ClickLoc محوري مصغر
موافقات الوكالات
CSA، ATEX، IECEx
درجة حرارة التشغيل
-51 درجة مئوية إلى +177 درجة مئوية
إرشادات التثبيت
التركيب: قم بتثبيت المسبار في كتيفة التثبيت أو غلاف الماكينة حتى يلمس الطرف السطح المستهدف برفق.
الضبط الفجوي: اسحب المسبار إلى الفجوة المطلوبة. تبلغ الفجوة القياسية للاهتزاز الشعاعي حوالي 1.27 مم (50 ميل)، وعادةً ما تتوافق مع خرج -9 فولت تيار مستمر.
الإغلاق: بمجرد ضبط الفجوة، أحكم ربط الصامولة بقوة عزم دوران موصى بها تبلغ 68 نيوتن متر (50 قدم رطل). لا تتجاوز 163 نيوتن متر (120 قدم رطل).
المناولة: تأكد من توجيه الكابل المحوري بعيدًا عن خطوط الجهد العالي لتقليل تداخل الضوضاء. تعامل مع طرف المسبار بعناية لتجنب تلف سطح الاستشعار.
الأسئلة الشائعة
ما هي التطبيقات الرئيسية لهذا المجس؟
يستخدم هذا المجس بشكل أساسي لمراقبة الاهتزاز والموضع على الآلات ذات المحامل الزيتية مثل التوربينات والمضخات والضواغط لتسهيل تشخيص الأعطال ومراقبة الحالة.
كيف يتعامل نظام 3300 XL مع التداخل الكهربائي؟
تم تصميم النظام بمناعة عالية ضد التداخل الكهرومغناطيسي (RFI) والتداخل الكهرومغناطيسي (EMI)، مما يسمح بتركيبه في أغطية غير معدنية دون الحاجة إلى دروع إضافية متخصصة.
هل هذا المجس متوافق مع مكونات سلسلة 3300 الأقدم؟
نعم، كل مكون من مكونات نظام محول 3300 XL متوافق مع الإصدارات السابقة وقابل للتبديل مع مكونات نظام محول 3300 الأخرى غير XL مقاس 5 مم و 8 مم.
