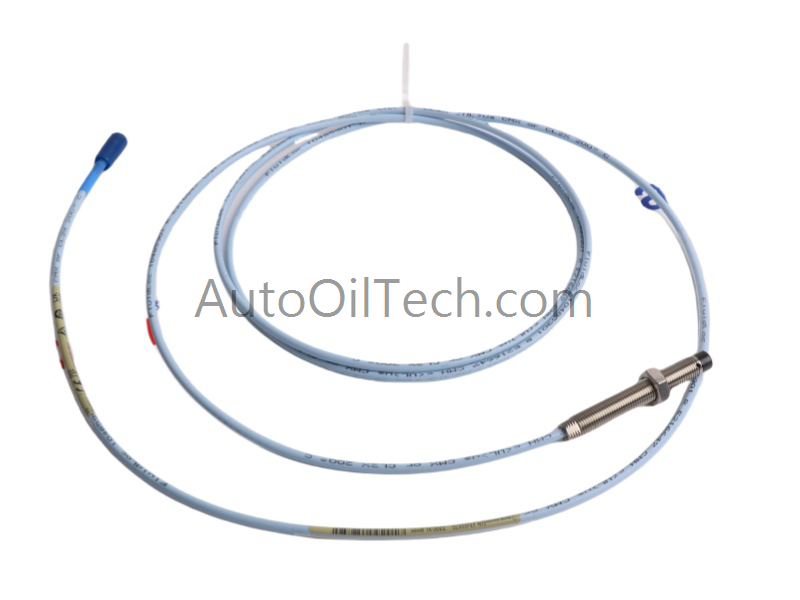

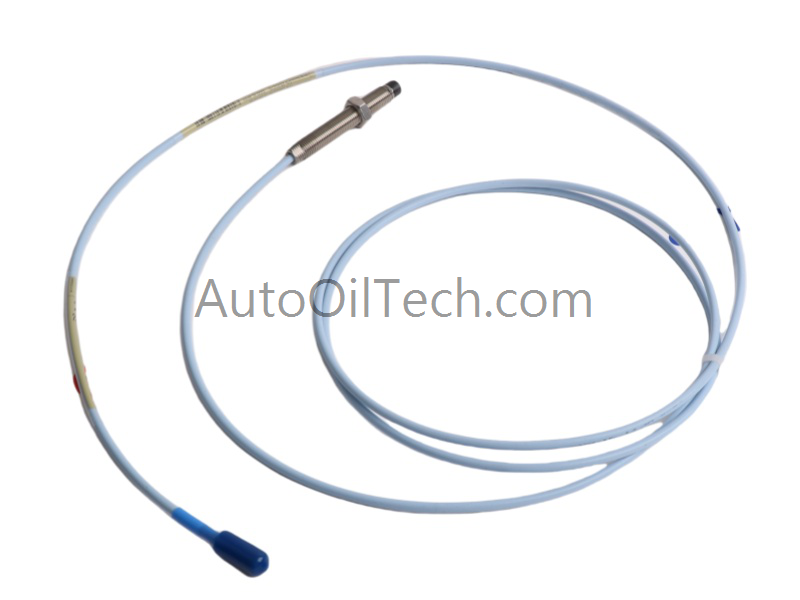

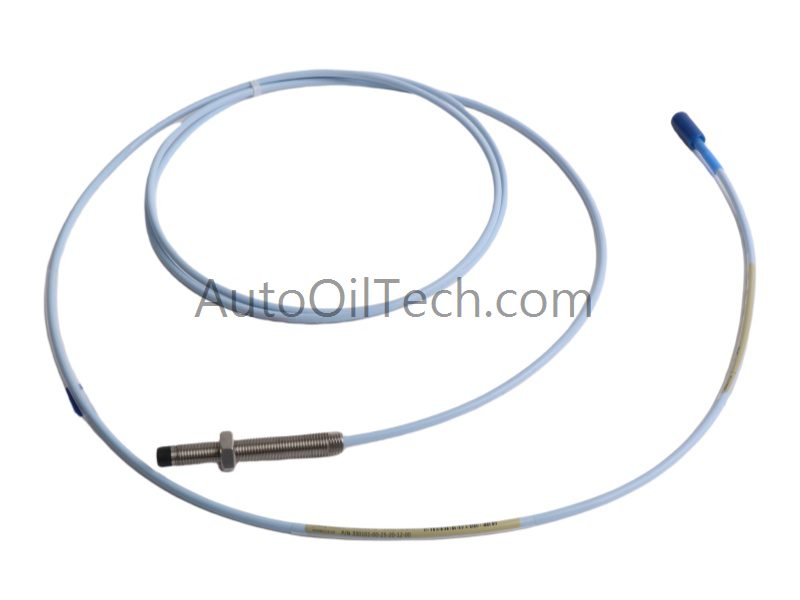

مجس التقارب Bently Nevada 330101‑00‑25‑10‑01‑05 هو مجس 3300 XL 8 مم مهيأ في المصنع يُستخدم لقياسات الاهتزاز وموضع العمود والديناميكا الدورانية في أنظمة حماية الآلات. فيما يلي إدخال كامل على غرار ورقة البيانات مع تفصيل لاحقة كامل، يطابق نمط التنسيق الصناعي المعمول به.
تفصيل اللاحقة ومصفوفة النموذج
330101 — مجس تقارب 3300 XL 8 مم
00 — طول علبة غير ملولبة = 0.0 بوصة
25 — الطول الإجمالي للعلبة = 2.5 بوصة
10 — طول الكابل المتكامل = 1.0 متر
01 — موصل محوري مصغر قياسي (غير ClickLoc)
05 — موافقات الوكالات مشمولة (CSA / ATEX / IECEx)
مواصفات الجهاز
المعلمة
المواصفات
الشركة المصنعة
بنتلي نيفادا
رقم المنتج
330101‑00‑25‑10‑01‑05
نوع المنتج
مجس تقارب 3300 XL 8 مم
الأصل
صنع في الولايات المتحدة الأمريكية
COO
متاح عند الطلب
طول العلبة غير الملولبة
0.0 بوصة
الطول الإجمالي للعلبة
2.5 بوصة
طول الكابل المتكامل
1.0 متر
نوع الموصل
موصل محوري مصغر قياسي
موافقة الوكالة
CSA / ATEX / IECEx
التطبيق وسلوك النظام
هذا المجس هو جزء من نظام محول التقارب 3300 XL، ويتكون من:
المجس
كابل التمديد
مشغل التقارب
يوفر النظام:
سلوك ثابت للفجوة الجهدية
نطاق خطي محدد لاهتزاز العمود وموضعه
مقاومة نظام متحكم بها
استجابة تردد دقيقة لقياسات الديناميكا الدورانية
يستخدم مجس 8 مم على نطاق واسع في التوربينات، والضواغط، والمضخات، والمعدات الدوارة الحيوية.
إرشادات التركيب الميداني
لا تقطع أو تعدل كابل المجس؛ الإنهاء في المصنع يحافظ على المعايرة.
حافظ على نصف قطر الانحناء الصحيح لتجنب تغيير الهندسة المحورية.
وجه بعيدًا عن موصلات التبديل عالية التردد لتقليل الضوضاء المستحثة.
تأكد من إحكام إدخال الموصل بالكامل قبل تنشيط النظام.
تجنب خلط مجسات XL مع مجسات NSv لمنع عدم تطابق المقاومة.
