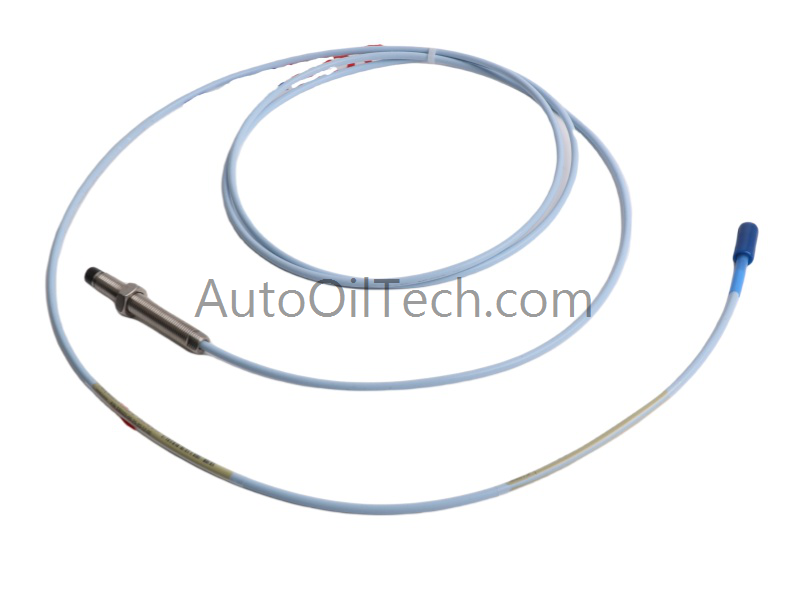

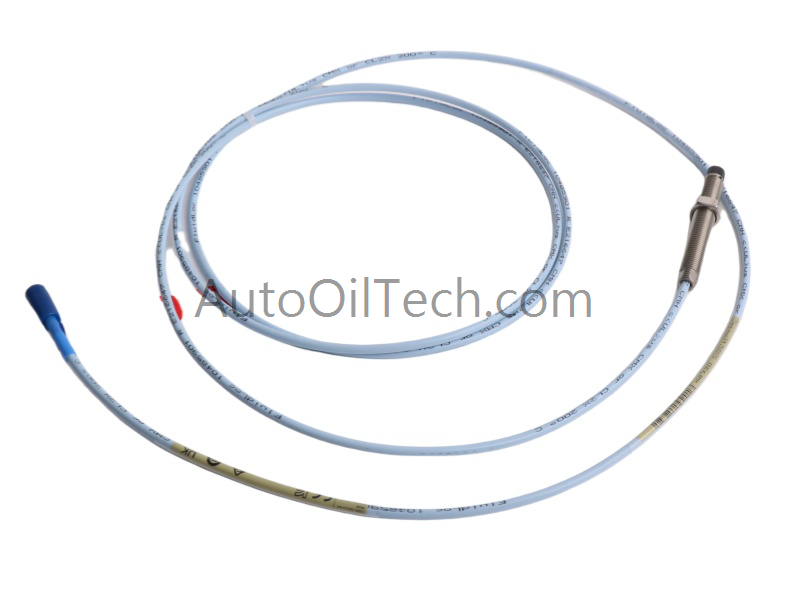

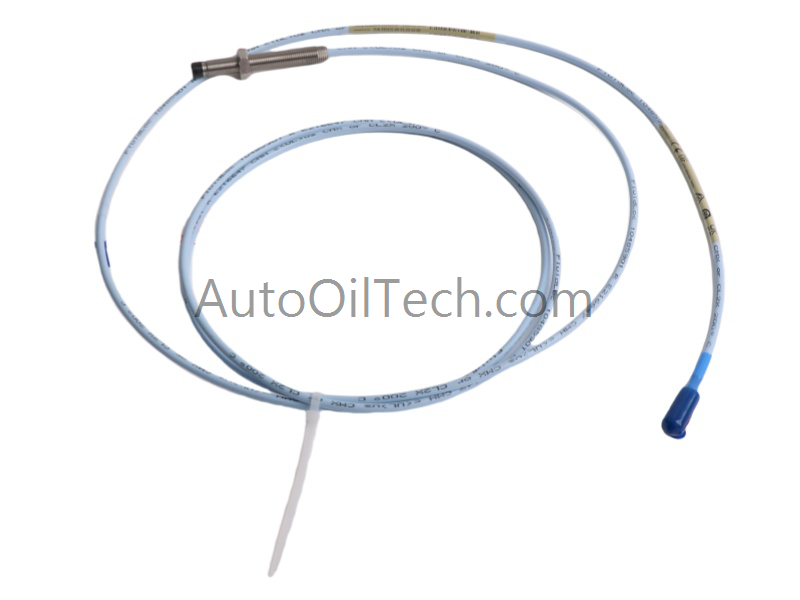

يعمل مجس التقارب Bently Nevada 330101-00-14-10-02-05، والمدرج أيضًا تحت اسم 330101، كحساس للتيار الدوامي لقياس إزاحة العمود ومراقبة الاهتزازات ضمن أنظمة مجسات 3300 XL 8 مم.
05 → خيار موافقة الوكالة، معتمد للاستخدام في المناطق الخطرة.
المواصفات الفنية للمعدات
المعلمة
المواصفات
النموذج
330101-00-14-10-02-05
العلامة التجارية
Bently Nevada
الأصل
عائلة مجسات التقارب 3300 XL
الوزن
غير محدد
الأبعاد
طول الغطاء 1.4 بوصة
درجة حرارة التشغيل
–51 درجة مئوية إلى +177 درجة مئوية (–60 درجة فهرنهايت إلى +351 درجة فهرنهايت)
استهلاك الطاقة
حساس سلبي، يعمل بالطاقة عبر المشغل
الوظيفة الأساسية
قياس الإزاحة بالتيار الدوامي
قطر طرف المجس
8 مم
المدى الخطي
0.25 مم إلى 2.3 مم (10–90 ميل)
عامل القياس
7.87 فولت/مم (200 ملي فولت/ميل)
المواد
الطرف: PPS؛ الغطاء: فولاذ مقاوم للصدأ
الموصل
محوري مصغر ClickLoc
قياس مجس التيار الدوامي
تمت معايرة المجس لـ التحقق من جهد الفجوة -10 فولت تيار مستمر، مما يضمن تحويل إزاحة دقيق عبر نطاقه الخطي. يدعم هذا القياس ديناميكيات الدوار ومراقبة الاهتزازات في آلات المحامل ذات الغشاء السائلي. يحافظ قمع التداخل داخل النظام المحوري على الدقة عند تثبيت مجسات متعددة على مقربة.
الأسئلة الشائعة
س: ما هو نطاق التشغيل الخطي للمجس؟ ج: يدعم المجس نطاقًا خطيًا من 0.25 مم إلى 2.3 مم (10-90 ميل).
س: ما نوع الموصل المستخدم؟ ج: يتم توفير موصل محوري مصغر ClickLoc مع كابل قياسي.
س: ما هي درجة حرارة التشغيل القصوى؟ ج: تم تصنيف المجس للعمل في درجات حرارة تتراوح من –51 درجة مئوية إلى +177 درجة مئوية (–60 درجة فهرنهايت إلى +351 درجة فهرنهايت).
إرشادات التثبيت الميداني
ضع طرف المجس عموديًا على سطح العمود لقياس إزاحة دقيق.
اضبط عمق الإدخال لتحقيق مرجع الفجوة -10 فولت تيار مستمر.
وجه الكابل المحوري مع تأريض الدرع عند نقطة واحدة لتقليل التداخل.
تجنب الانحناءات الحادة في الكابل لمنع تعب الموصل.
تأكد من معايرة المشغل بعد التثبيت لضمان القياس الصحيح.
