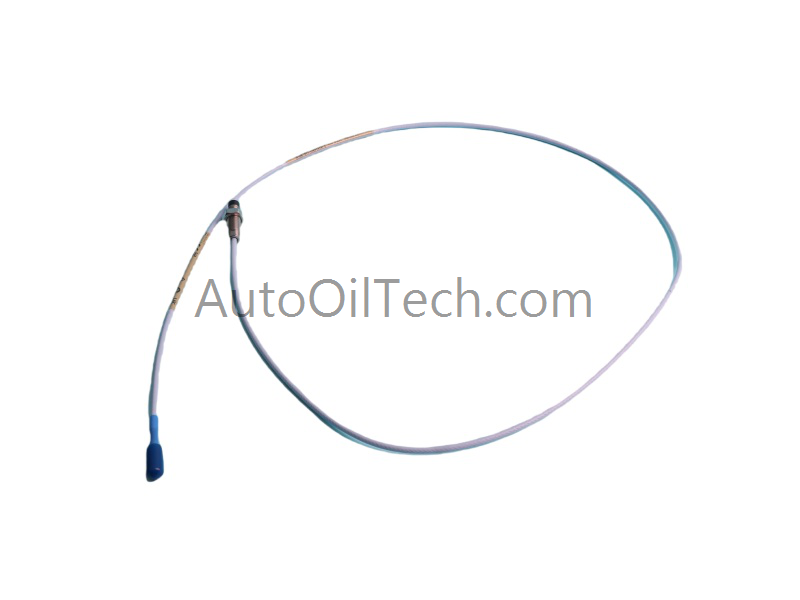

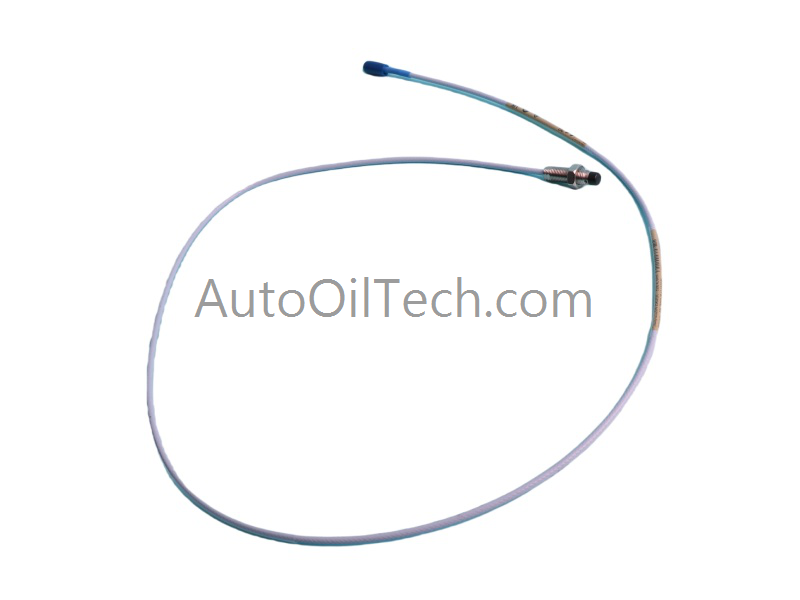

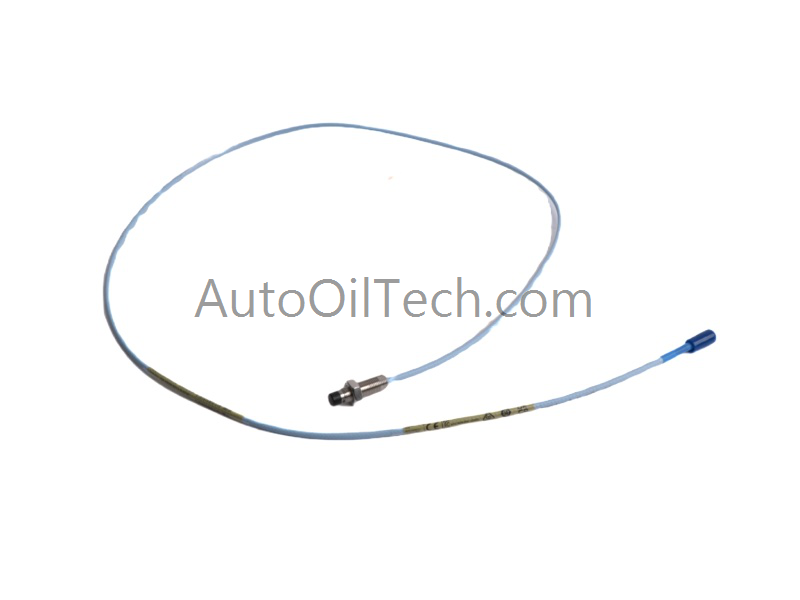

يُعد Bently Nevada 330101‑00‑12‑20‑02‑05كابل مسبار تقاربي 3300 XL 8 مم تمت معايرته في المصنع، ويُستخدم كجزء من نظام محوّل الطاقة القياسي ثلاثي المكونات (مسبار + كابل تمديد + مقرب). يحافظ هذا الكابل على الخصائص الكهربائية المطلوبة لقياسات الاهتزازات الدقيقة وموضع العمود والديناميكيات الدورانية.
تفكيك اللاحقة ومصفوفة النموذج
330101 — كابل مسبار تقاربي 3300 XL 8 مم
00 — طول علبة غير ملولب 0.0 بوصة
12 — طول علبة إجمالي 1.2 بوصة
20 — طول كابل إجمالي 2.0 متر
02 — موصل ClickLoc متحد المحور مصغر
05 — موافقات متعددة للوكالات (CSA, ATEX, IECEx)
مواصفات الأجهزة
المعلمة
المواصفات
الشركة المصنعة
Bently Nevada
رقم المنتج
330101‑00‑12‑20‑02‑05
نوع المنتج
كابل مسبار تقاربي 3300 XL 8 مم
المنشأ
صنع في الولايات المتحدة الأمريكية
بلد المنشأ
متاح عند الطلب
طول العلبة غير الملولب
0.0 بوصة
طول العلبة الإجمالي
1.2 بوصة
طول الكابل
2.0 متر
نوع الموصل
ClickLoc متحد المحور مصغر
موافقة الوكالة
CSA / ATEX / IECEx
التطبيق وسلوك النظام
الكابل هو جزء من نظام محول الطاقة التقاربي 3300 XL، المصمم لـ:
قياس اهتزاز العمود
مراقبة الموضع الشعاعي/المحوري
تحليل الديناميكيات الدورانية
حماية الآلات التوربينية
يحافظ الكابل على ما يلي:
مقاومة النظام الصحيحة
سلوك جهد الفجوة المستقر
نطاق خطي محدد
استجابة ترددية دقيقة
يتم مطابقته في المصنع لضمان المعايرة الصحيحة عند إقرانه بالمسبار وكابل التمديد المقابل.
إرشادات التركيب في الموقع
لا تقطع أو تعدّل الكابل؛ فالإنهاء في المصنع يحافظ على المعايرة.
حافظ على نصف قطر الانحناء الصحيح لتجنب تغيير الهندسة المحورية.
وجّه بعيدًا عن موصلات التبديل عالية التردد لتقليل الضوضاء المستحثة.
تأكد من أن موصل ClickLoc مثبت بالكامل قبل تنشيط النظام.
تجنب خلط كابلات XL مع كابلات NSv لمنع عدم تطابق المقاومة.
