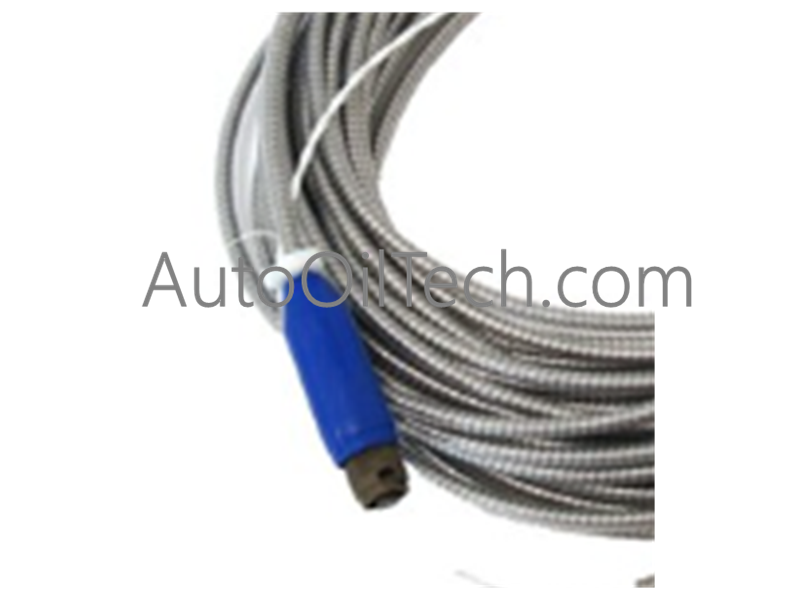

يعمل330909-00-60-10-02-05كمكون استشعار متخصص ضمن سلسلة Bently Nevada 3300 XL NSv (قريب المدى). تم تصميم هذا المحوّل لمعالجة أخطاء القياس الشائعة في الآلات ذات الأعمدة الصغيرة حيث تفتقر المجسات القياسية مقاس 8 مم إلى تركيز المجال المغناطيسي اللازم للحصول على بيانات موثوقة. من خلال الاستفادة من الهندسة المتطورة للملف، فإنه يوفر بيانات إزاحة واهتزاز شعاعي دون الميكرون، مما يضمن مراقبة عالية الدقة في الأصول الدوارة الحيوية.
المواصفات الفنية
سلسلة النظام:3300 XL NSv Proximity Transducer
طراز المجس:330909-00-60-10-02-05
حجم السن اللولبي:3/8-24 UNF
طول الغلاف غير المسنن:0.0 بوصة (0 ملم)
الطول الكلي للغلاف:6.0 بوصات (152.4 ملم)
الطول الإجمالي للكابل:1.0 متر (39 بوصة)
واجهة الموصل:Miniature Coaxial ClickLoc
الحماية:درع كابل وقائي مدمج
الامتثال للوكالة:موافقة متعددة المناطق (05)
نطاق درجة الحرارة:-51 درجة مئوية إلى +177 درجة مئوية
مادة الهيكل:الفولاذ المقاوم للصدأ AISI 303
تفكيك رمز الطراز
يتم فك تشفير التكوين330909-00-60-10-02-05على النحو التالي:
330909:تحدد مجس التقارب من سلسلة 3300 NSv.
00:يشير إلى أن طول الغلاف غير المسنن صفر.
60:يؤكد أن الطول الكلي للغلاف المادي هو 6.0 بوصات.
10:يحدد الطول الإجمالي لكابل النظام المتكامل على أنه 1.0 متر.
02:يشير إلى موصل Miniature Coaxial ClickLoc مع درع كابل مدمج.
05:يحدد خيار موافقة الوكالة، الذي يغطي متطلبات تنظيمية دولية متعددة.
