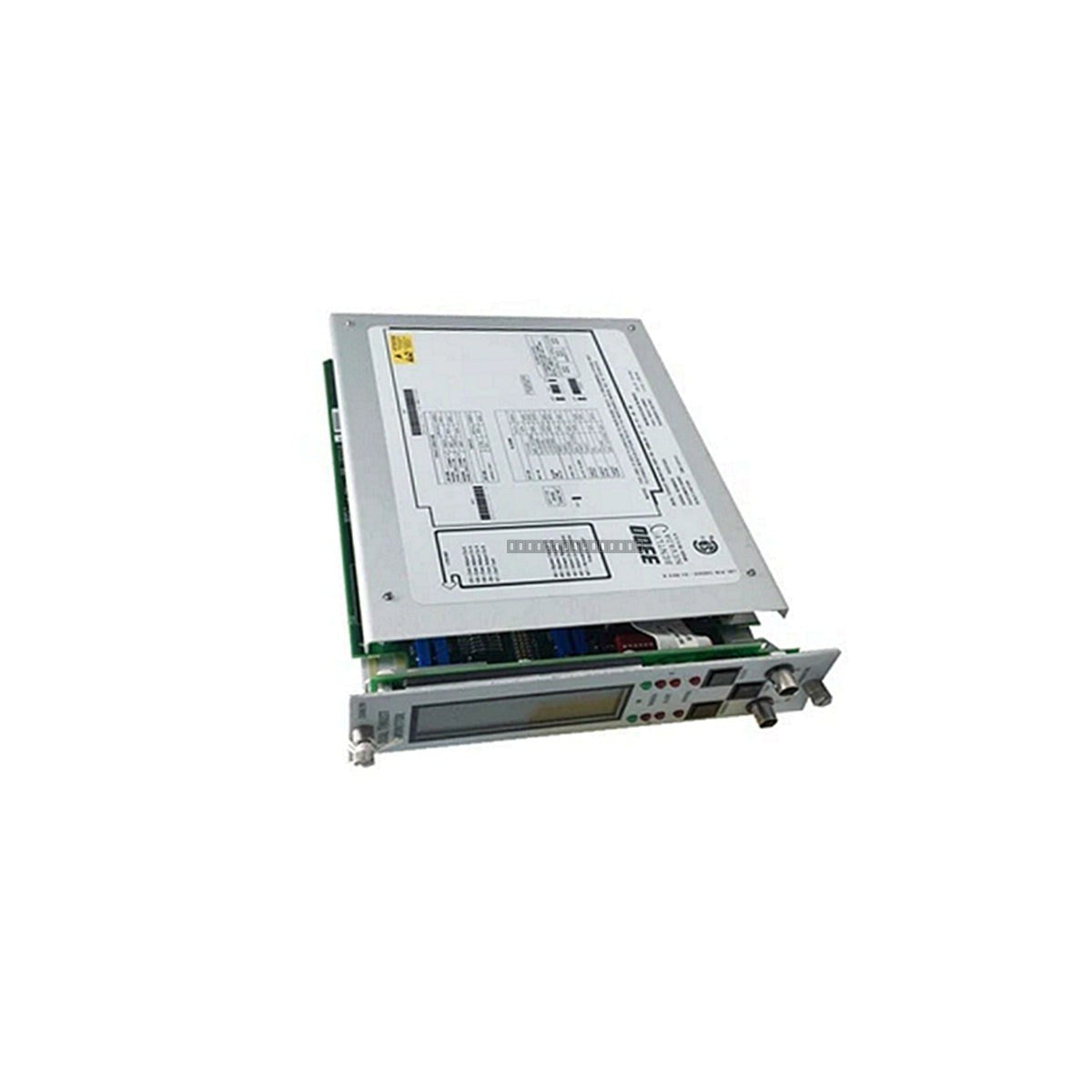

يعد جهاز المراقبة المزدوج السرعة Bently Nevada 3300/55 مكونًا أساسيًا في نظام حماية الآلات من السلسلة 3300. تم تصميم هذه الوحدة لمراقبة سرعة اهتزاز الهيكل من خلال التوصيل بأجهزة استشعار السرعة الكهروضغطية Velomitor. توفر قناتين مستقلتين للمراقبة المستمرة للاهتزاز، ومقارنة قيم الإدخال في الوقت الفعلي بنقاط الضبط المحددة من قبل المستخدم للتنبيه والخطورة لضمان سلامة المعدات الدوارة مثل التوربينات والضواغط والمحركات والمضخات.
الميزات
مراقبة سرعة ثنائية القناة للحماية المتكررة أو متعددة النقاط للآلات.
توافق واجهة مباشر مع أجهزة استشعار السرعة الكهروضغطية Velomitor.
منطق إنذار متكامل مع مخرجات ترحيل مخصصة للتنبيه والخطر.
خرج متناسب 4–20 مللي أمبير للتكامل مع أنظمة التحكم الخارجية PLC أو DCS.
مصمم للتكامل السلس في بيئات رفوف السلسلة 3300 الحالية.
التطبيقات
يستخدم جهاز المراقبة هذا على نطاق واسع في البيئات الصناعية الثقيلة لحماية الأصول الحيوية، بما في ذلك:
مراقبة اهتزاز التوربينات البخارية والغازية.
تحليل اهتزاز هيكل الضاغط الطارد والترددي.
قياس سرعة مبيت محامل المحركات والمضخات الكبيرة.
معدات المصنع الدوارة التي تتطلب مراقبة مستمرة للاهتزاز.
المواصفات الفنية
الموديل
3300/55-01-04-02-02-00-00-04-00
العلامة التجارية
Bently Nevada
نوع الإدخال
مستشعرات السرعة الكهروضغطية Velomitor
المخرجات
إشارات اهتزاز ديناميكية، 4–20 مللي أمبير متناسبة
درجة حرارة التشغيل
0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة
1.5 واط (نموذجي)
إرشادات التثبيت
تأكد من إيقاف تشغيل رف 3300 قبل إدخال أو إزالة وحدة المراقبة لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بالكامل في فتحة الرف وأن مسامير اللوحة الأمامية مشدودة لضمان التأريض المناسب والاستقرار الميكانيكي.
استخدم كابلات زوجية مجدولة محمية لمدخلات المستشعرات لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
تأكد من توجيه أسلاك الإدخال بعيدًا عن خطوط طاقة التيار المتردد عالية الجهد للحفاظ على سلامة الإشارة.
اتبع إجراءات التعامل مع التفريغ الكهروستاتيكي (ESD) القياسية عند لمس دوائر الوحدة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لجهاز المراقبة 3300/55؟
تم تصميم 3300/55 لقياس سرعة الاهتزاز على أغلفة الآلات باستخدام مستشعرات السرعة الكهروضغطية وتوفير مخرجات ترحيل الإنذار لحماية الآلات.
هل هذه الوحدة متوافقة مع مكونات السلسلة 3300 الأخرى؟
نعم، تم تصميم جهاز المراقبة هذا خصيصًا لنظام رف Bently Nevada 3300 Series وهو متوافق مع وحدات إمداد الطاقة والإدخال/الإخراج القياسية من السلسلة 3300.
هل تتطلب هذه الوحدة حواجز خارجية؟
تم تكوين هذا الطراز المحدد (اللاحقة 00 للحواجز) لإدخال قياسي ولا يتضمن حواجز أمان جوهرية.
