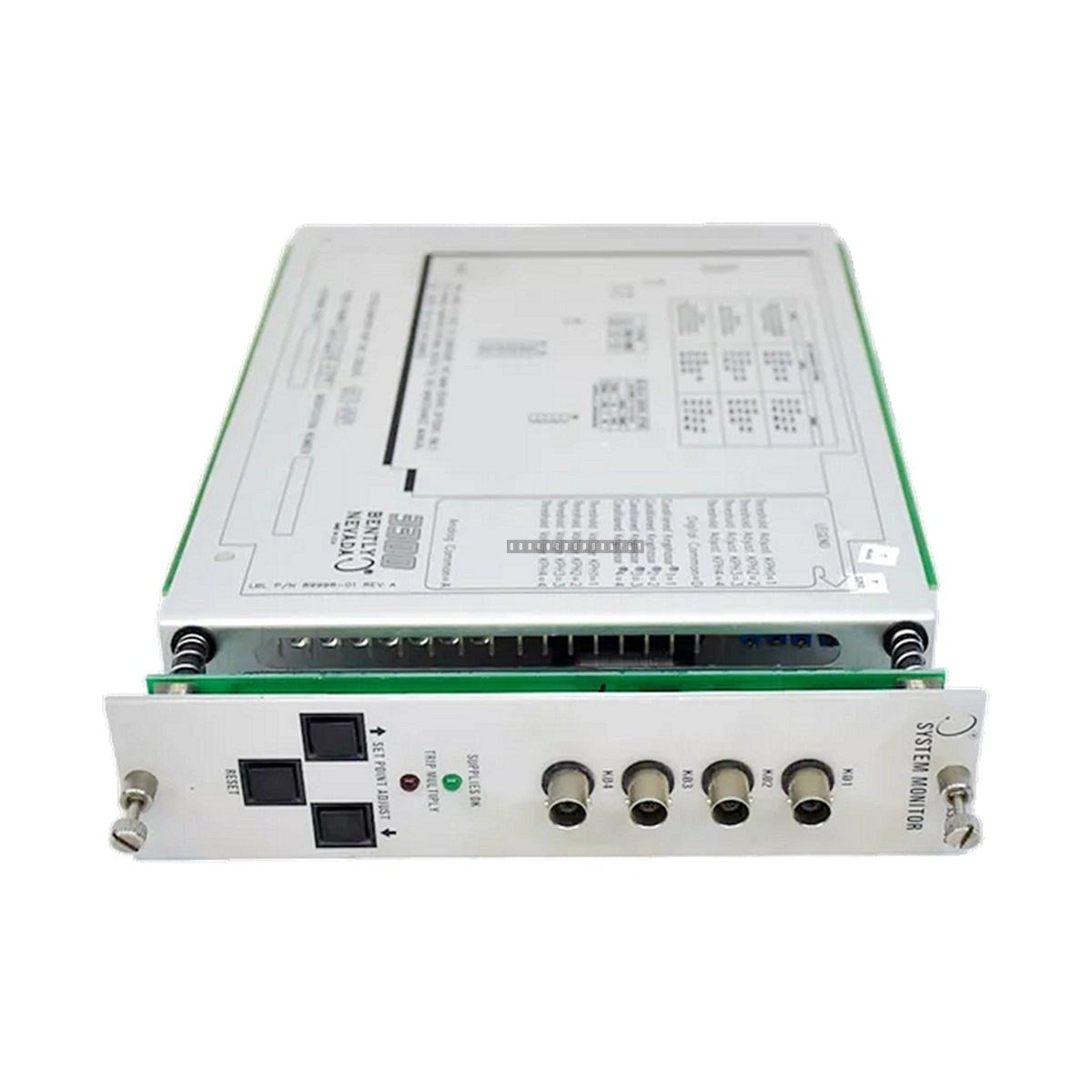

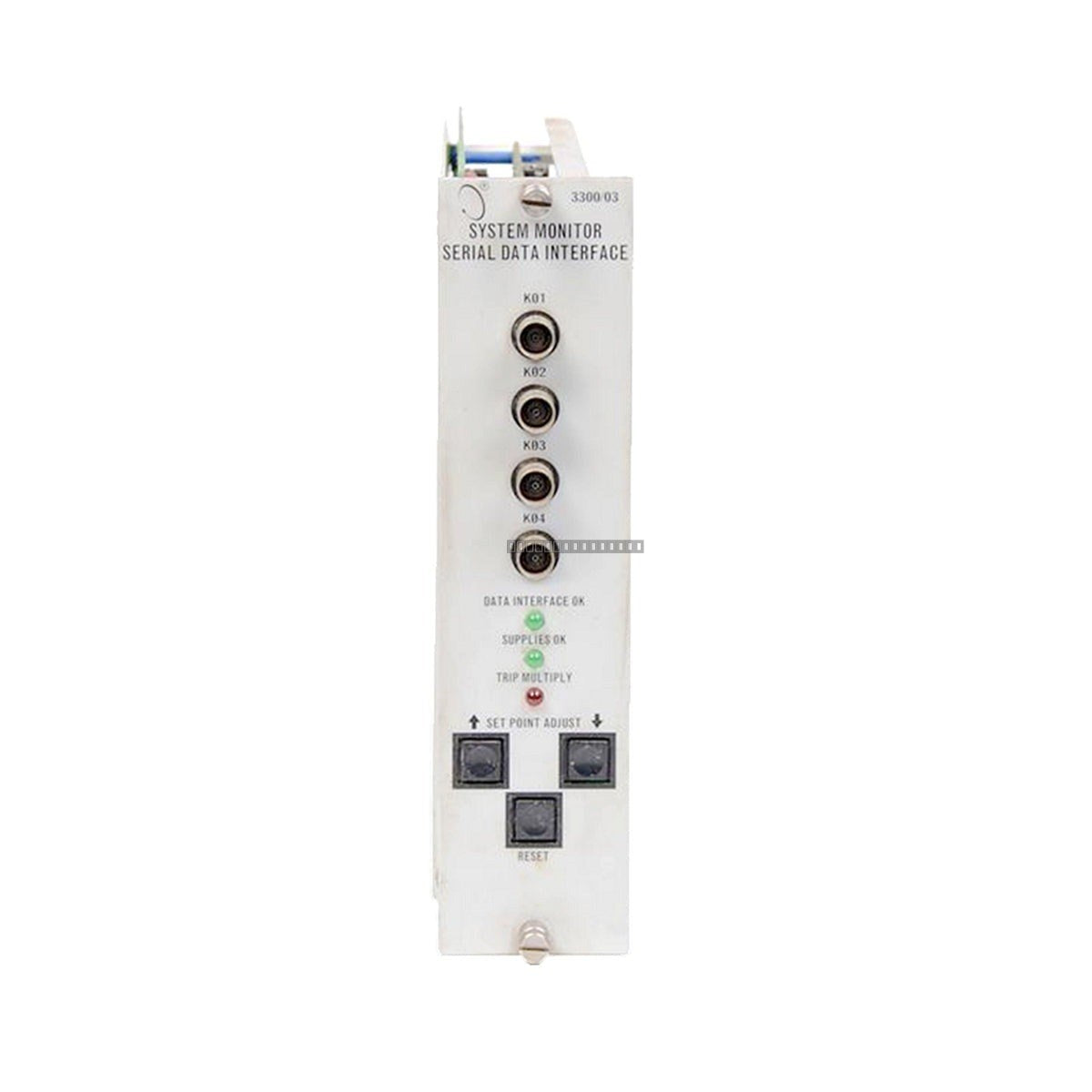

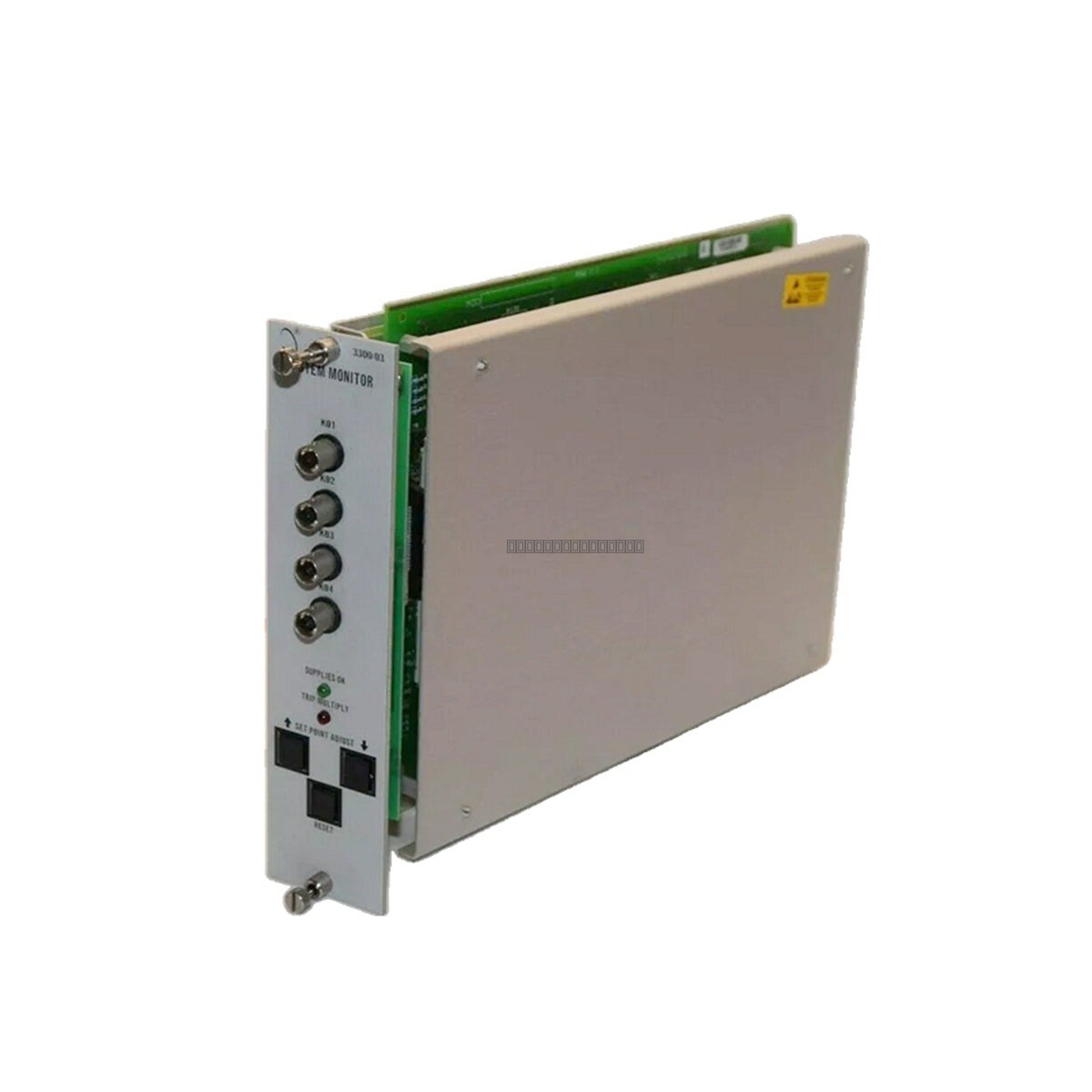

يعتبر جهاز مراقبة النظام Bently Nevada 3300/03 وحدة إشرافية مثبتة على رف ومصممة للإشراف على الصحة التشغيلية وحالة جميع وحدات المراقبة داخل نظام رف من سلسلة 3300. يعمل كمركز محوري للتشخيصات وتنسيق الإنذارات والاتصالات، مما يضمن تكامل أنظمة حماية الآلات للأصول الحيوية مثل التوربينات والضواغط.
الميزات
إشراف مركزي على جميع وحدات المراقبة المثبتة داخل رف 3300.
تنسيق منطق الترحيل OK و Bypass و Alert و Danger لسلامة النظام بالكامل.
مراقبة مستمرة لجهد إمداد الطاقة للرف وحالة ناقل الاتصالات الداخلي.
يوفر إمكانيات واجهة لأنظمة التحكم الخارجية لاستقبال إشارات الإنذار والحالة.
مؤشرات LED مدمجة لتشخيص صحة الرف والوحدة في الوقت الفعلي.
التطبيقات
هذه الوحدة ضرورية لحماية الآلات الدوارة الحرجة، بما في ذلك التوربينات البخارية والغازية، والضواغط الطاردة المركزية، والمضخات الصناعية واسعة النطاق حيث تكون الإدارة المركزية للرف مطلوبة.
المواصفات الفنية
النموذج
3300/03-02-01
العلامة التجارية
Bently Nevada
السلسلة
3300
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
حوالي 2 واط
إرشادات التثبيت
تأكد من إيقاف تشغيل رف 3300 قبل إدخال أو إزالة وحدة مراقبة النظام لمنع التلف الكهربائي.
ادفع الوحدة في الفتحة المخصصة بالرف، مع التأكد من محاذاة موصل اللوحة الخلفية وتثبيته بشكل صحيح.
تأكد من تثبيت الوحدة بإحكام باستخدام براغي التثبيت الأمامية للحفاظ على التأريض المناسب ومقاومة الاهتزازات.
تعامل معها باحتياطات التفريغ الكهروستاتيكي القياسية لحماية الدوائر الداخلية من التفريغ الكهروستاتيكي.
تأكد من وجود تهوية كافية حول الرف للحفاظ على درجة حرارة التشغيل ضمن النطاق من 0 إلى 60 درجة مئوية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لجهاز المراقبة 3300/03؟
يعمل 3300/03 كوحدة إشرافية رئيسية لرف 3300، حيث يدير الاتصالات وتنسيق ترحيل الإنذارات ومراقبة مصدر الطاقة لجميع الوحدات الأخرى في الرف.
هل هذه الوحدة متوافقة مع المكونات الأخرى من سلسلة 3300؟
نعم، تم تصميم 3300/03 خصيصًا للتكامل ضمن بنية رف Bently Nevada من سلسلة 3300.
