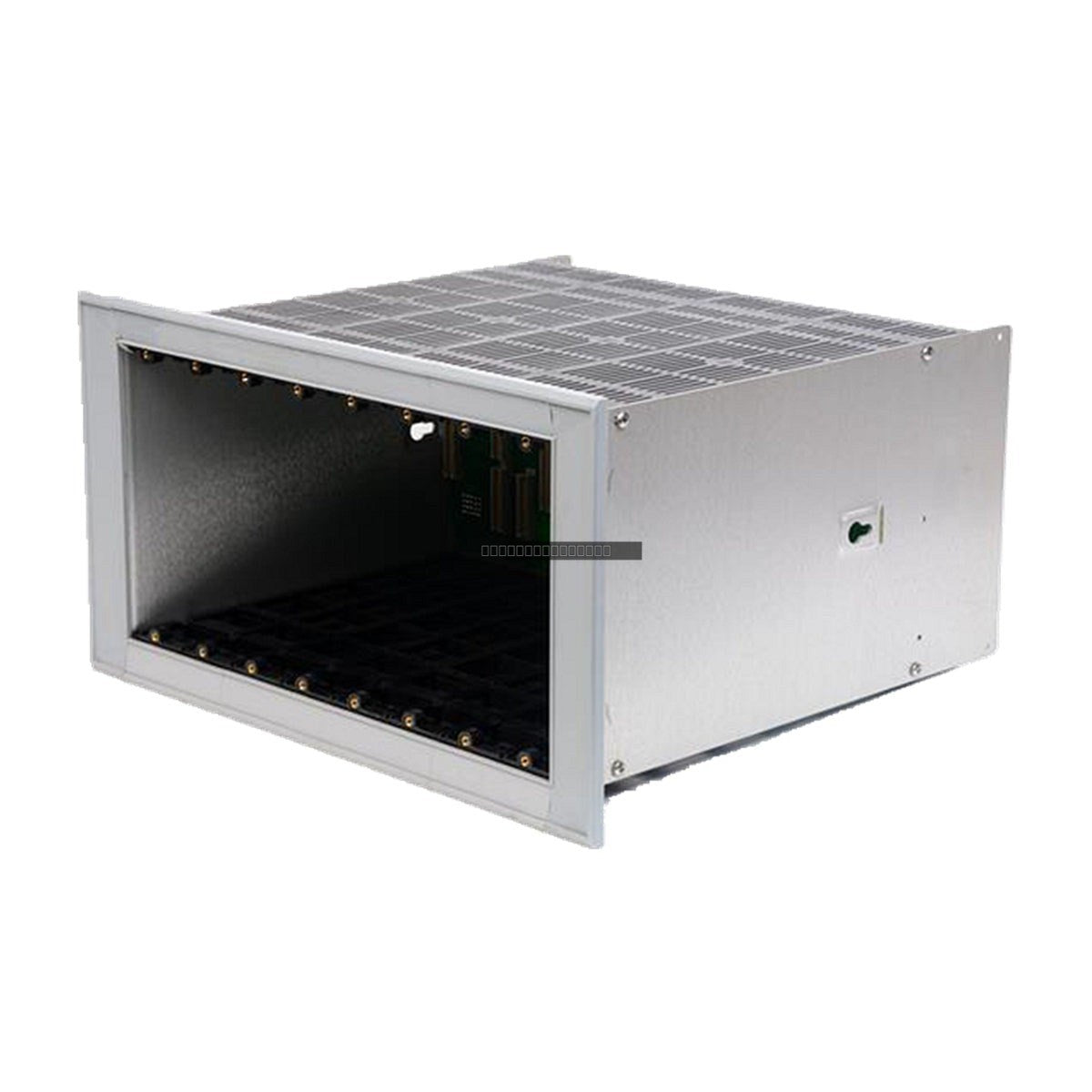

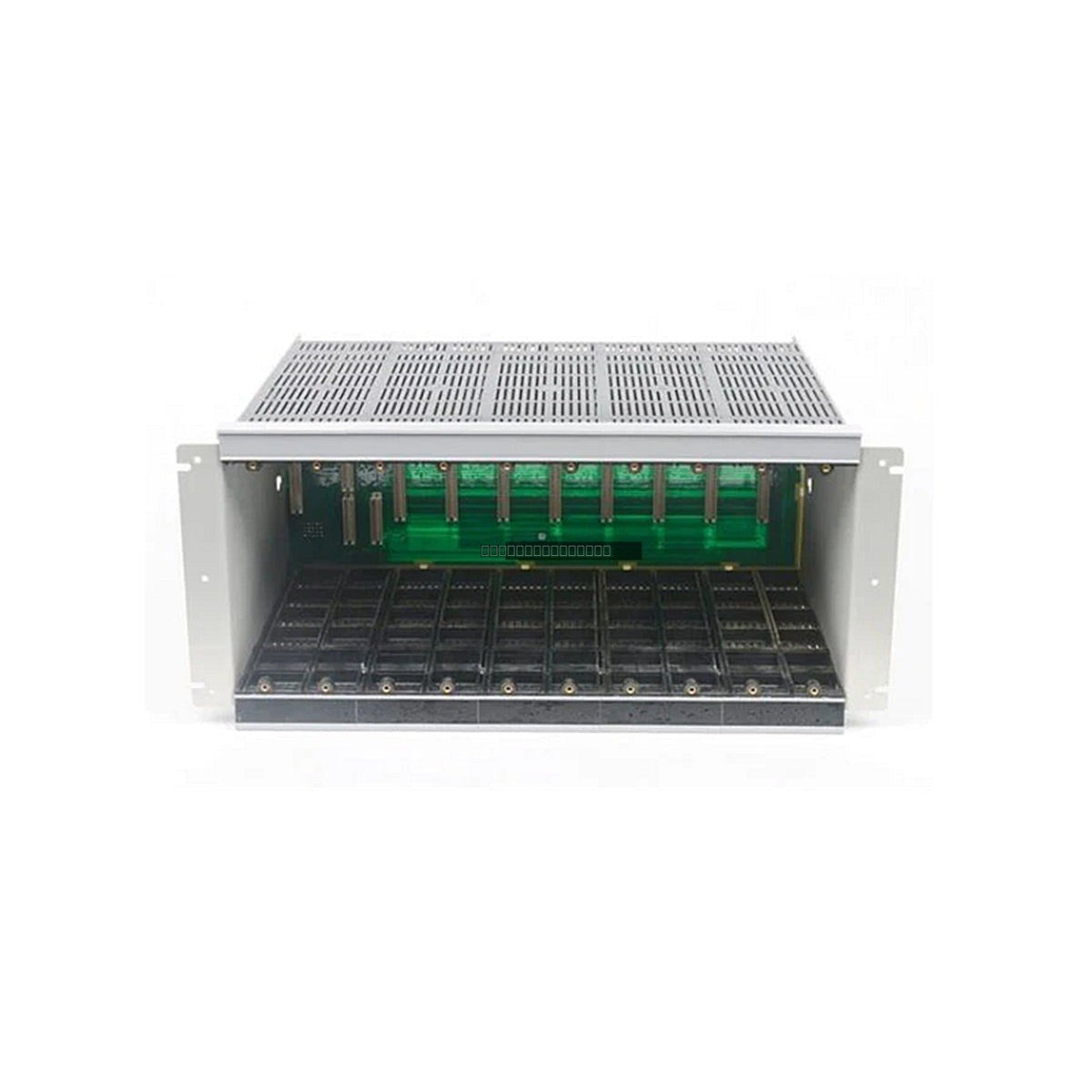

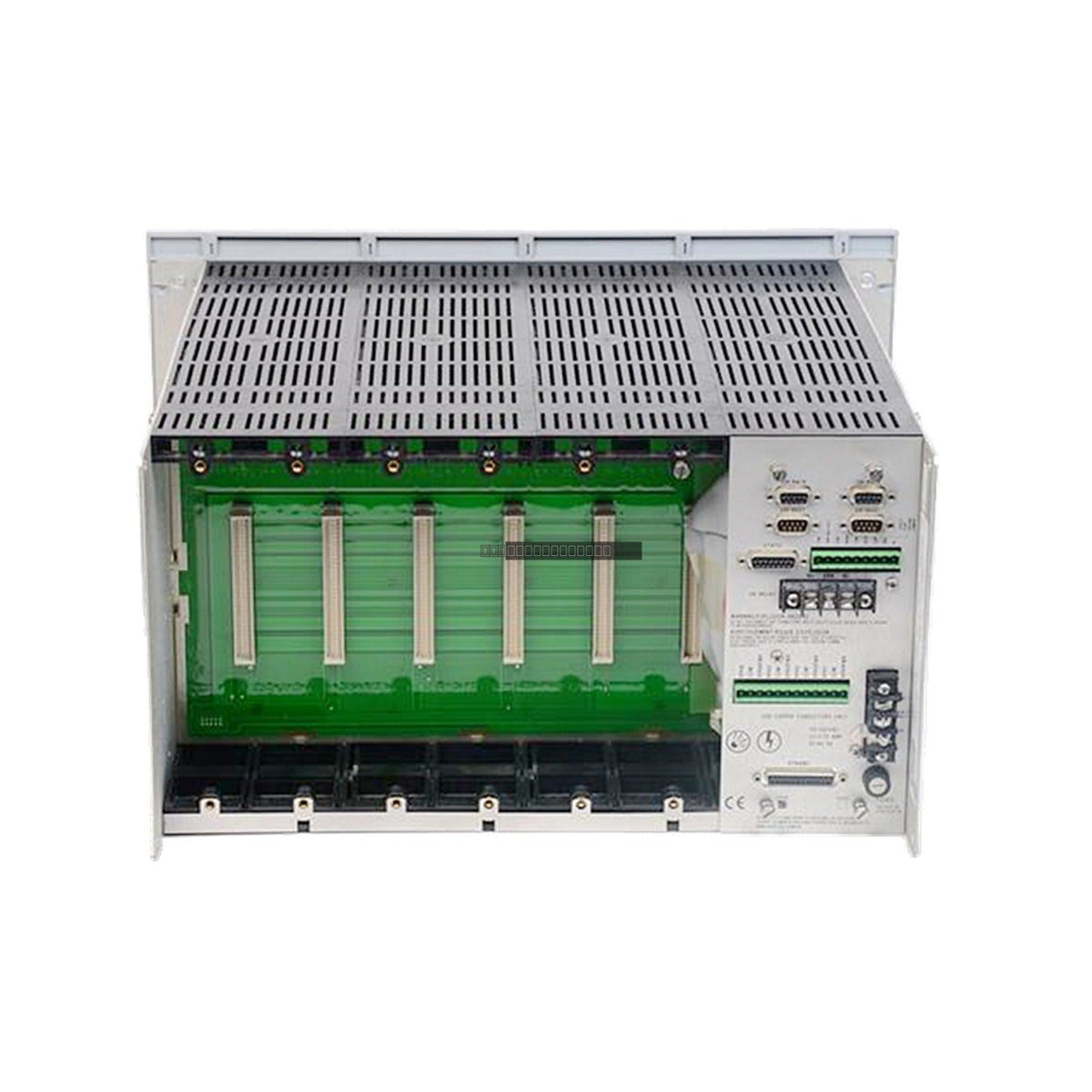

يعمل نظام رف Bently Nevada 3300/05 بمثابة الهيكل الميكانيكي الأساسي واللوحة الخلفية لنظام المراقبة من السلسلة 3300. صُمم هذا الرف من أجل الموثوقية الصناعية، ويوفر الدعم الهيكلي اللازم، واتصال اللوحة الخلفية الكهربائية، وسعة الفتحات المطلوبة لدمج وحدات مراقبة الاهتزاز والدفع والإدخال/الإخراج المختلفة. وهو ضروري لحماية الآلات الدوارة الحيوية، بما في ذلك التوربينات والضواغط والمضخات، من خلال ضمان محاذاة الوحدات المتسقة والاتصال الكهربائي المستقر عبر بنية المراقبة.
الميزات
هيكل ميكانيكي قوي مصمم لبيئات الحماية الصناعية.
لوحة خلفية مدمجة لتوزيع الطاقة الموثوق به واتصال الإشارة بين الوحدات المثبتة.
يدعم مجموعة واسعة من بطاقات المراقبة والإدخال/الإخراج من السلسلة 3300.
مصمم لتكوينات التثبيت على اللوحة القياسية.
يضمن الاستقرار الميكانيكي والاستمرارية الكهربائية للمراقبة عالية التوافر.
معلومات الطلب
رمز الطراز
الوصف
3300/05
نظام الرف الأساسي
22
تكوين حجم الرف
00
خيار التثبيت القياسي
00
الموافقة القياسية للوكالة
المواصفات الفنية
الطراز
3300/05-22-00-00
العلامة التجارية
Bently Nevada
السلسلة
3300
نوع المنتج
نظام الرف
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
توافق مصدر الطاقة
وحدات تزويد الطاقة القياسية من السلسلة 3300
إرشادات التثبيت
تأكد من تركيب الرف في بيئة نظيفة وجافة وذات اهتزازات مخففة.
تحقق من أن سطح التثبيت صلب وقادر على تحمل وزن الرف المكتمل.
استخدم تقنيات تأريض مناسبة لتوصيل الرف بالمشترك العام للنظام لتقليل تداخل EMI/RFI.
أوقف تشغيل النظام قبل إدخال أو إزالة أي وحدات مراقبة لمنع التلف الكهربائي.
تأكد من تدفق الهواء الكافي حول الرف للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد من 0 إلى 60 درجة مئوية.
اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند تركيب أو صيانة الوحدات داخل الرف.
