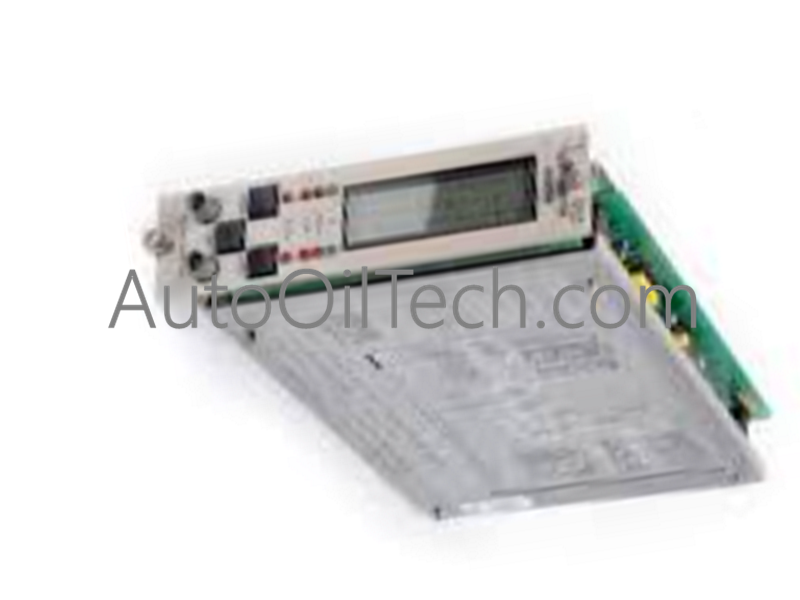

يُعدBently Nevada 3300/14-01-22-02مصدر طاقة تيار مستمر عالي الأداء لـنظام المراقبة من السلسلة 3300. يوفر جهدًا منظمًا لجميع وحدات الرف ومحولات الحقل. تتوافق هذه الوحدة تمامًا معAPI 670. وتتميز بمخرج قابل للبرمجة إما للطاقة -24 فولت تيار مستمر أو -18 فولت تيار مستمر. يراقب مرحل SPDT OK المدمج صحة النظام. يضمن تصميمه المتين حماية مستمرة للآلات في البيئات الصناعية القاسية.
المواصفات الفنية
رقم الموديل:3300/14-01-22-02
خيارات طاقة الإدخال:20-34 فولت تيار مستمر (5.5 أمبير كحد أقصى) أو 90-140 فولت تيار مستمر (1.5 أمبير كحد أقصى)
مخرجات المحول:قابلة للبرمجة من قبل المستخدم -24 فولت تيار مستمر أو -18 فولت تيار مستمر
حماية الصمامات:8 أمبير (لـ 20-34 فولت تيار مستمر) أو 2 أمبير (لـ 90-140 فولت تيار مستمر)
مرحل OK:SPDT، مُنشط عادةً (يزيل تنشيطه عند الفشل)
درجة حرارة التشغيل:0 درجة مئوية إلى +65 درجة مئوية (+32 درجة فهرنهايت إلى +150 درجة فهرنهايت)
الرطوبة:95% غير مكثف
توافق المعايير:API 670 لحماية الآلات
الوزن:2.1 كجم (4.6 رطل)
الميزات الرئيسية والمزايا الهندسية
جهد محول قابل للبرمجة:يوفر المرونة لتشغيل أجيال مختلفة من المستشعرات عن طريق الاختيار بين-24 فولت تيار مستمر(سلسلة 3300 XL الحديثة) أو-18 فولت تيار مستمر(المحولات القديمة).
مراقبة سلامة النظام:يضمنمرحل OK المنشط عادةًأنه إذا تعطلت وحدة الطاقة أو فقدت إدخالها، فإن المرحل يزيل تنشيطه، مما يوفر إشارة آمنة للفشل لنظام DCS أو SCADA الخاص بالمصنع.
نطاق إدخال واسع:مصمم للتعامل مع التقلبات الكبيرة في جهد إدخال التيار المستمر، مما يضمن بقاء الرف قيد التشغيل أثناء الانتقالات الكهربائية أو انتقال البطارية الاحتياطية.
متوافق مع API 670:يلبي المتطلبات الصارمة للمعهد الأمريكي للبترول لأنظمة حماية الآلات، مما يضمن أعلى مستوى من السلامة والموثوقية للأصول الدوارة الحرجة.
تبديد الحرارة الأمثل:يسمح التصميم الميكانيكي المتين والمكونات عالية الكفاءة للوحدة بالعمل بكامل طاقتها في درجات حرارة محيطة تصل إلى+65 درجة مئويةدون الحاجة إلى تبريد خارجي.
