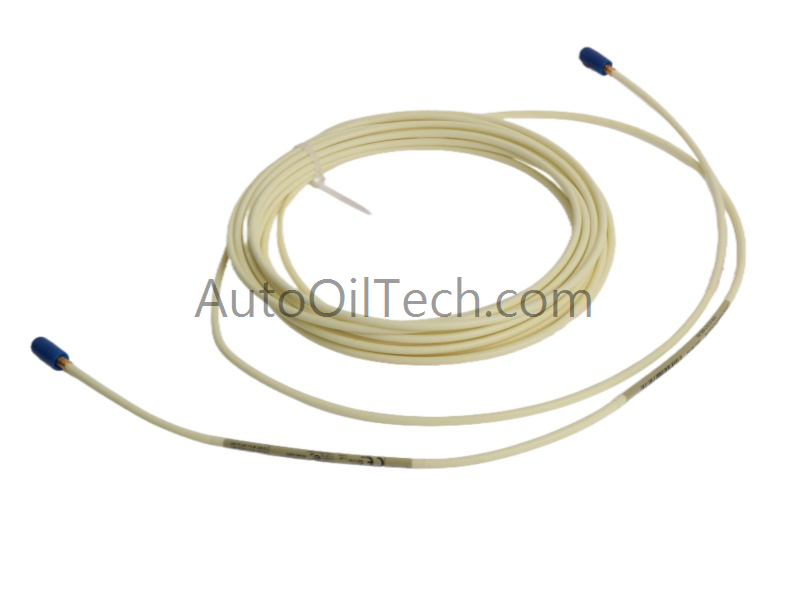

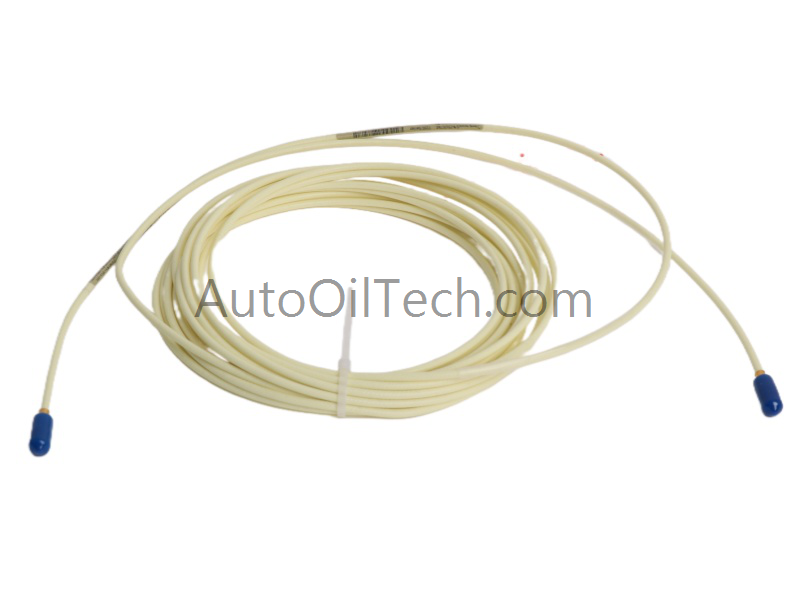

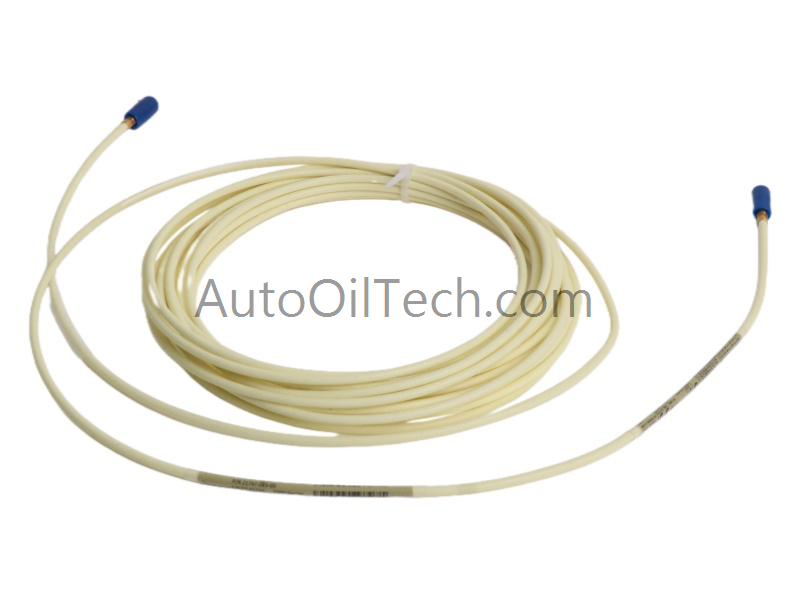

كابل تمديد مسبار بروكسيميتور من بنتلي نيفادا 21747-085-01

ملخص

يدعم كابل التمديد Bently Nevada 21747-085-01 مراقبة دقيقة للاهتزازات وحماية موثوقة للآلات في البيئات الصناعية الصعبة. يحافظ الكابل على نقل إشارة مستقر عبر مسافات طويلة ويتكامل بسلاسة مع نظام محول التقارب 3300 XL.

التصميم الإنشائي

يستخدم جهاز 21747-085-01 كابلًا بطول 25.9 مترًا (85 قدمًا) يدعم جهدًا كهربائيًا يصل إلى 300 فولت تيار متردد/مستمر. يتميز الكابل بسعة ≤95 بيكوفاراد/متر، ويحافظ على أداء ثابت حتى في البيئات ذات التشويش الكهربائي العالي. يقلل غلاف التدريع المصنوع من جديلة نحاسية بنسبة 95% من التداخل، ويضمن وصول إشارة نقية إلى مستشعر بروكسيميتور.

يتحمل الكابل درجات حرارة تتراوح بين -40 درجة مئوية و+150 درجة مئوية، ويمكن تخزينه بأمان في نفس نطاق درجات الحرارة. يتيح نصف قطر الانحناء الأدنى البالغ 75 مم مرونة في التوجيه ضمن تصميمات الآلات المدمجة. يتوافق التصميم مع نمط التثبيت القياسي ذي الأربع فتحات المستخدم في جميع تركيبات 3300 XL.

المواصفات الفنية

المعايير الميكانيكية والكهربائية

سمات إضافية

• يقلل الغلاف النحاسي المضفر من الضوضاء الكهربائية في البيئات ذات التداخل العالي.

• يدعم طول الكابل الطويل مسافات ممتدة بين المجس والمستشعر.

• يتوافق التصميم مع أنماط التثبيت الحالية 3300 و 3300 XL.

• يحافظ الكابل على أداء مستقر في ظروف درجات الحرارة القصوى.

التطبيق والتوافق

أين يُحقق المنتج 21747-085-01 أفضل أداء

يدعم كابل Bently Nevada 21747-085-01 التوربينات والضواغط والمضخات وغيرها من المعدات الدوارة التي تتطلب توصيلات مجسات لمسافات طويلة. يناسب هذا الكابل التركيبات ذات الضوضاء الكهربائية العالية، ومسارات التوصيل الضيقة، والتعرض لدرجات حرارة مرتفعة.

حالات الاستخدام المتوافقة

• تركيبات مجسات التقارب بعيدة المدى

• ترقيات من كابلات 3300 غير XL

• بيئات الآلات ذات درجات الحرارة العالية

• الأنظمة التي تتطلب حماية قوية ضد التداخل الكهرومغناطيسي/التداخل الراديوي

• شبكات مراقبة الاهتزازات الصناعية
