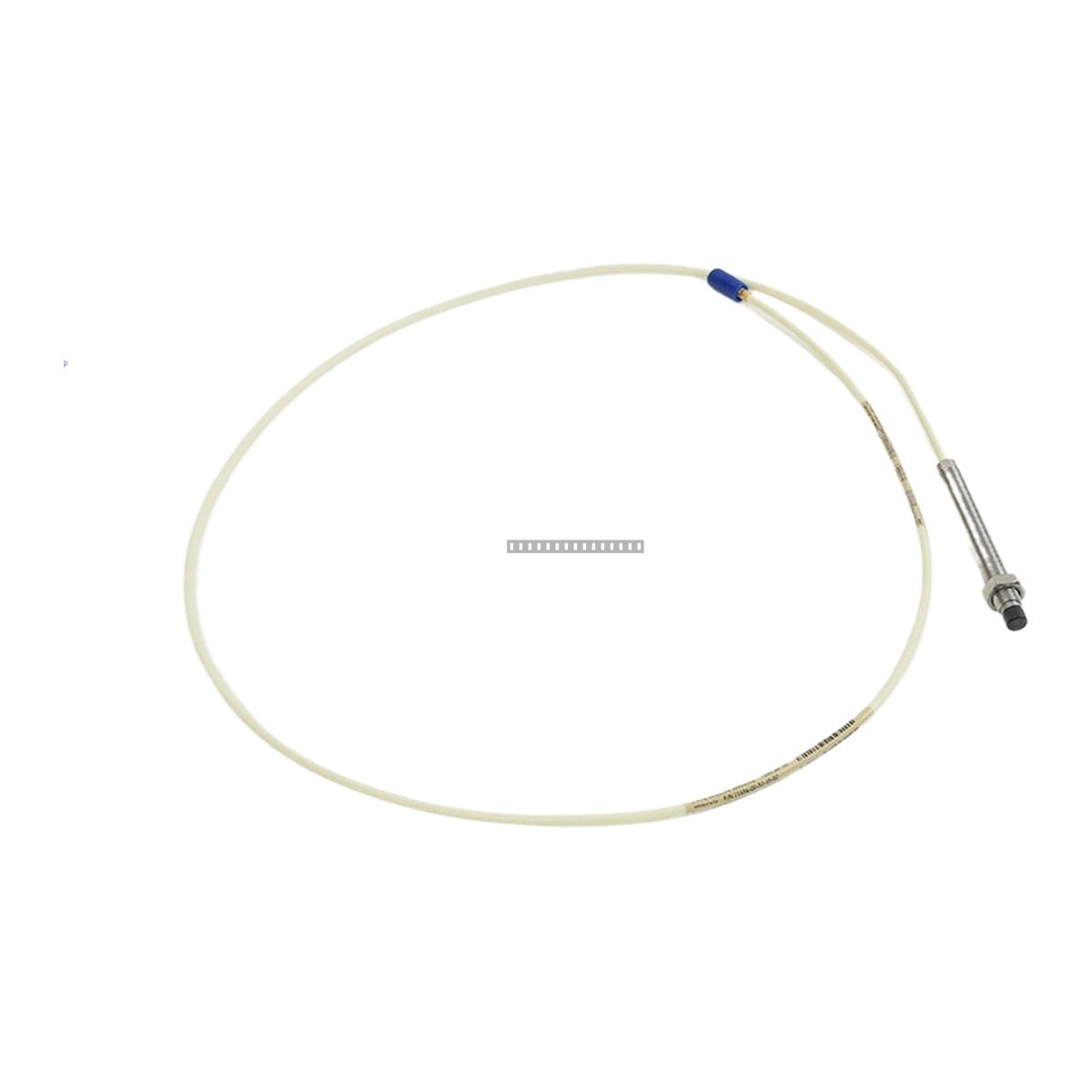

المجس التقاربي Bently Nevada 21504-00-32-10-02 هو مجس تقاربي بقطر 8 مم مصمم لمراقبة الاهتزازات وتحديد المواقع بدون تلامس في الآلات الصناعية الدوارة. باعتباره مكونًا أساسيًا لنظام محول Bently Nevada، يقيس هذا المجس المسافات الثابتة والديناميكية بين طرف المجس والهدف المرصود، مما يوفر بيانات حاسمة لحماية الآلات ومراقبة حالتها.
الميزات
تضمن تقنية القياس بدون تلامس موثوقية طويلة الأمد وتقلل من التآكل.
استجابة ترددية تتراوح من 0 هرتز (تيار مستمر) إلى 10 كيلوهرتز لالتقاط إشارة دقيق.
مصمم للدمج مع أنظمة محول الفجوة إلى الجهد.
قطر مجس قياسي 8 مم للتوافق مع أجهزة التركيب الحالية من Bently Nevada.
مزود بموصل محوري ذكري مصغر لنقل الإشارة بشكل آمن.
التطبيقات
مراقبة اهتزازات التوربينات والضواغط.
قياس موضع العمود والإزاحة المحورية.
تحليل الاهتزازات الشعاعية في المعدات الدوارة عالية السرعة.
أنظمة مراقبة حالة الآلات الصناعية العامة.
المواصفات الفنية
طراز المنتج
21504-00-32-10-02
قطر المجس
8 مم
الاستجابة الترددية
0 هرتز (تيار مستمر) إلى 10 كيلوهرتز
الطول الكلي للغلاف
32 مم
الطول غير الملولب
0.0 بوصة
نوع الموصل
موصل محوري ذكري مصغر
إرشادات التركيب
تأكد من تركيب المجس في دعامة صلبة خالية من الاهتزازات لمنع القراءات الخاطئة.
حافظ على مسافة فجوة مناسبة كما هو محدد في متطلبات معايرة النظام.
استخدم فقط كابلات تمديد محورية عالية الجودة لتقليل تداخل الإشارة والضوضاء.
تجنب توجيه كابلات الإشارة بالقرب من خطوط الطاقة عالية الجهد أو مصادر التداخل الكهرومغناطيسي العالية.
تعامل مع طرف المجس بعناية؛ أي ضرر أو خدوش في الطرف يمكن أن تؤثر على دقة القياس.
تأكد من أن جميع التوصيلات نظيفة ومشدودة بالعزم الموصى به من قبل الشركة المصنعة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للمجس 21504-00-32-10-02؟
يستخدم هذا المجس لقياس الفجوة بين طرف المجس وهدف معدني، مما يسمح للنظام بمراقبة اهتزاز العمود وموضعه في الآلات الدوارة.
هل هذا المجس متوافق مع أنظمة مراقبة Bently Nevada القياسية؟
نعم، هذا مجس تقاربي قياسي بقطر 8 مم مصمم للاستخدام مع أنظمة محول Bently Nevada التقاربي.
كيف يجب توصيل المجس؟
يتميز هذا الطراز بموصل محوري ذكري مصغر، والذي يجب أن يتم توصيله بالموصل الأنثوي المقابل على كابل تمديد Bently Nevada.
