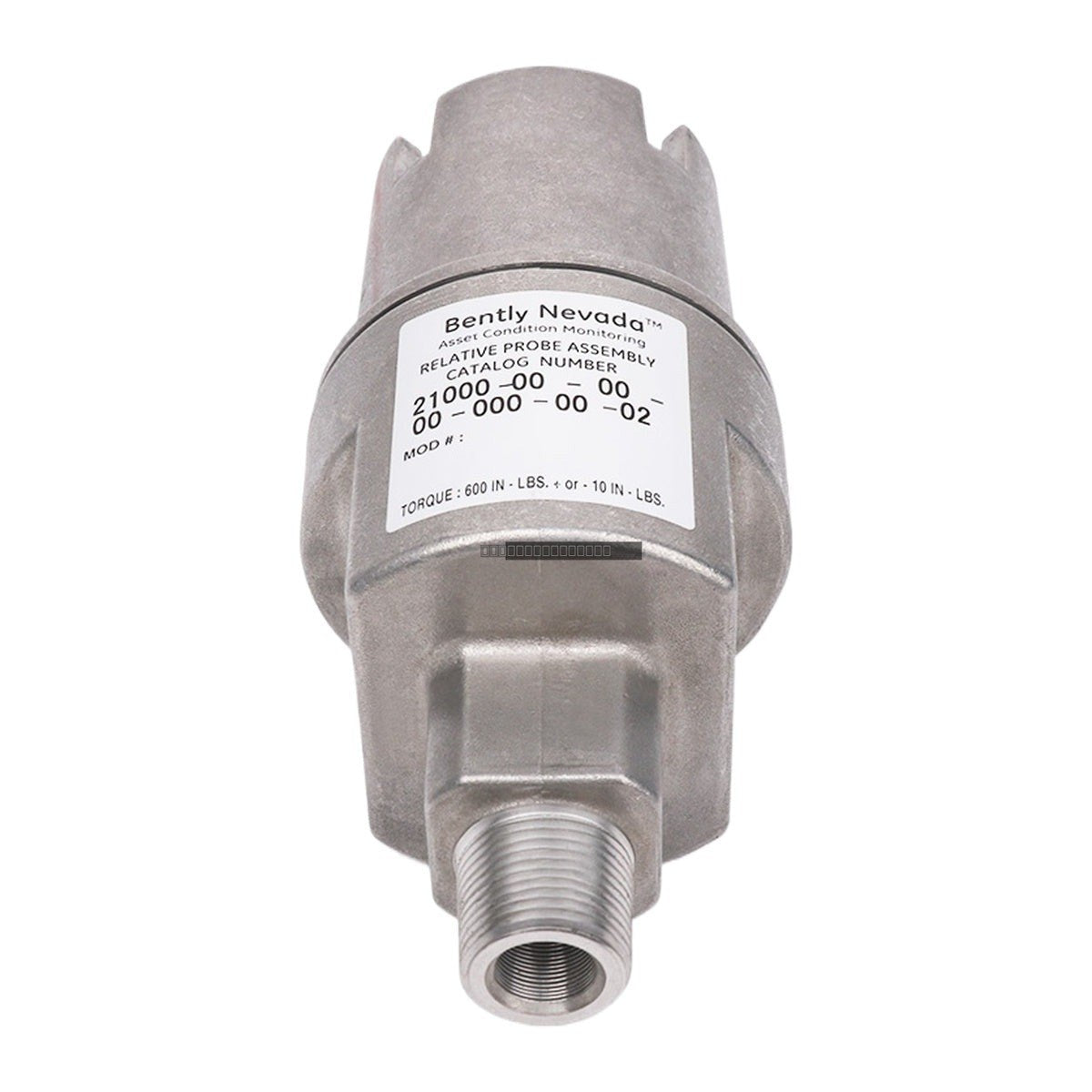

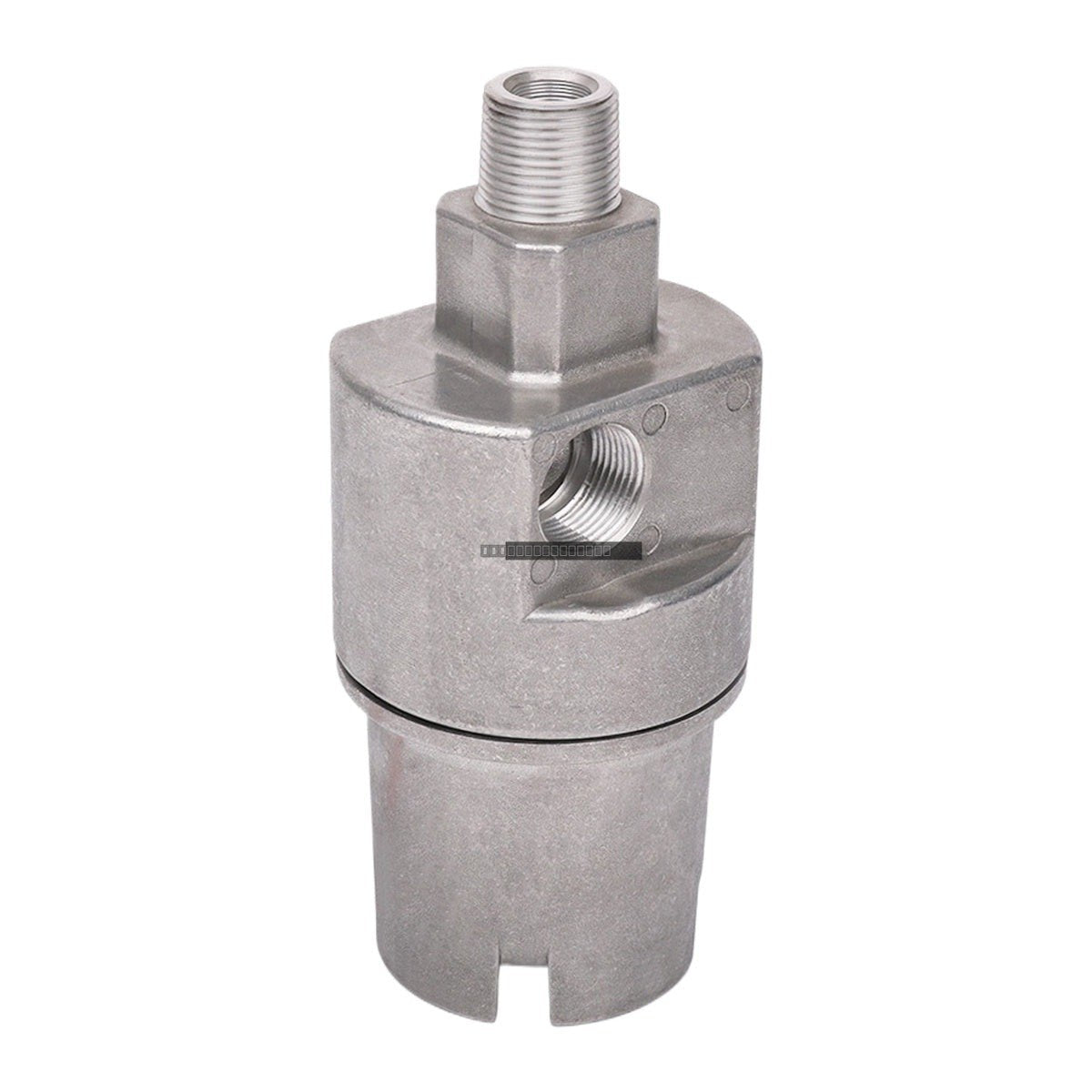

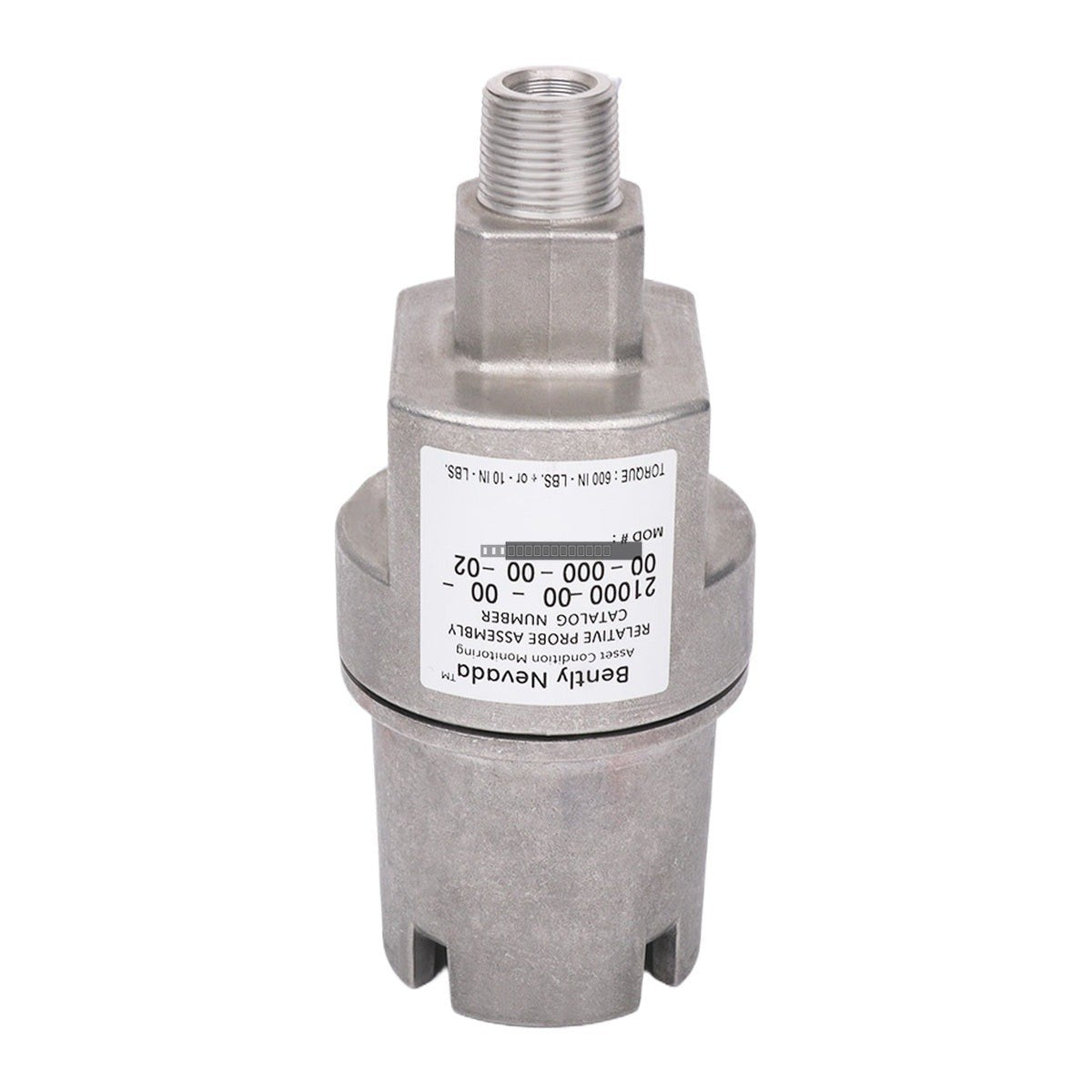

إن Bently Nevada 21000-00-00-00-000-00-02 عبارة عن مجموعة غلاف مسبار تقاربي من الألومنيوم مصممة للتركيب الخارجي لمجسات التقارب على الآلات الصناعية الدوارة. توفر هذه الوحدة حاوية قوية ومحكمة الإغلاق بيئيًا تحمي مسبار التقارب ووصلاته الكهربائية، بينما تتيح تحديدًا دقيقًا لطرف المسبار بالنسبة للسطح المستهدف لمراقبة الاهتزاز والموضع بدقة.
هذا النموذج المحدد هو وحدة غلاف أساسية تم تكوينها بدون مسبار متكامل أو غلاف أو تركيبات مواسير. إنه بمثابة أساس ميكانيكي لمجسات التقارب 3300 XL مقاس 8 مم، مما يسمح بالتثبيتات المخصصة في الموقع. تشتمل المجموعة على جسم الغلاف المصنوع من الألومنيوم، وغطاء قبة، وحلقات دائرية (O-rings)، وختم خيط، مع خيط تركيب 3/4-14 NPT.
الميزات
هيكل من الألومنيوم لمتانة في البيئات الصناعية.
يوفر حماية بيئية لمجسات التقارب وتوصيلات الكابلات.
يسمح بتعديل وصيانة المسبار الخارجي دون تفكيك الجهاز.
مصافي النفط والغاز: حماية مستشعرات مراقبة الاهتزاز على الضواغط والمضخات والتوربينات.
توليد الطاقة: حماية مستشعرات عمود مولد التوربينات في محطات الطاقة المائية والوقود الأحفوري والنووية.
مرافق البتروكيماويات: حماية المسابير من الأجواء المتطايرة أو المسببة للتآكل.
الصناعات الثقيلة: دعم مراقبة آلات المحامل ذات الغشاء السائل في بيئات التشغيل المستمر.
المواصفات الفنية
النموذج
21000-00-00-00-000-00-02
المادة
ألومنيوم
خيط التركيب
3/4-14 NPT
نطاق التعديل
13 مم (±0.5 بوصة)
الوزن
0.8 كجم
المكونات المضمنة
جسم الغلاف، غطاء القبة، حلقات دائرية (O-rings)، ختم خيط
إرشادات التثبيت
تأكد من أن سطح التركيب نظيف ومستوٍ للحفاظ على سلامة إحكام الغلاف.
مرر الأسلاك الميدانية عبر المنافذ الملولبة 3/4-14 NPT المخصصة.
استخدم مقابض إحكام الكابلات المناسبة أو تركيبات الأنابيب للحفاظ على تصنيف الغلاف المقاوم للماء والانفجار.
أحكم ربط غطاء القبة بإحكام باستخدام المسامير المرفقة لضمان بقاء البيئة الداخلية محكمة الإغلاق.
لأطوال اختراق المسبار التي تتجاوز 300 مم (12 بوصة)، قم بتركيب دعم إضافي للغلاف لمنع الرنين.
تحقق دائمًا من الفجوة بين المسبار والهدف أثناء التشغيل باستخدام نطاق التعديل 13 مم.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للمنتج 21000-00-00-00-000-00-02؟
تعمل هذه المجموعة كغلاف واقٍ قابل للتعديل لمجسات التقارب، مما يسمح بمراقبة اهتزاز الماكينة وموضعها مع حماية نظام المحول من المخاطر البيئية.
هل هذا الغلاف متوافق مع جميع مسابير Bently Nevada؟
إنه مصمم بشكل أساسي للاستخدام مع أنظمة محولات التقارب Bently Nevada 3300 و 3300 XL وسلسلة 7200. يرجى الرجوع إلى ورقة بيانات المسبار الخاصة بك لضمان التوافق الميكانيكي.
هل تتضمن هذه الوحدة تركيبات أنابيب؟
لا، هذا النموذج المحدد (00- في موضع التجهيز) يتم توفيره كغلاف أساسي بدون تركيبات أنابيب أو مجسات مثبتة مسبقًا.
