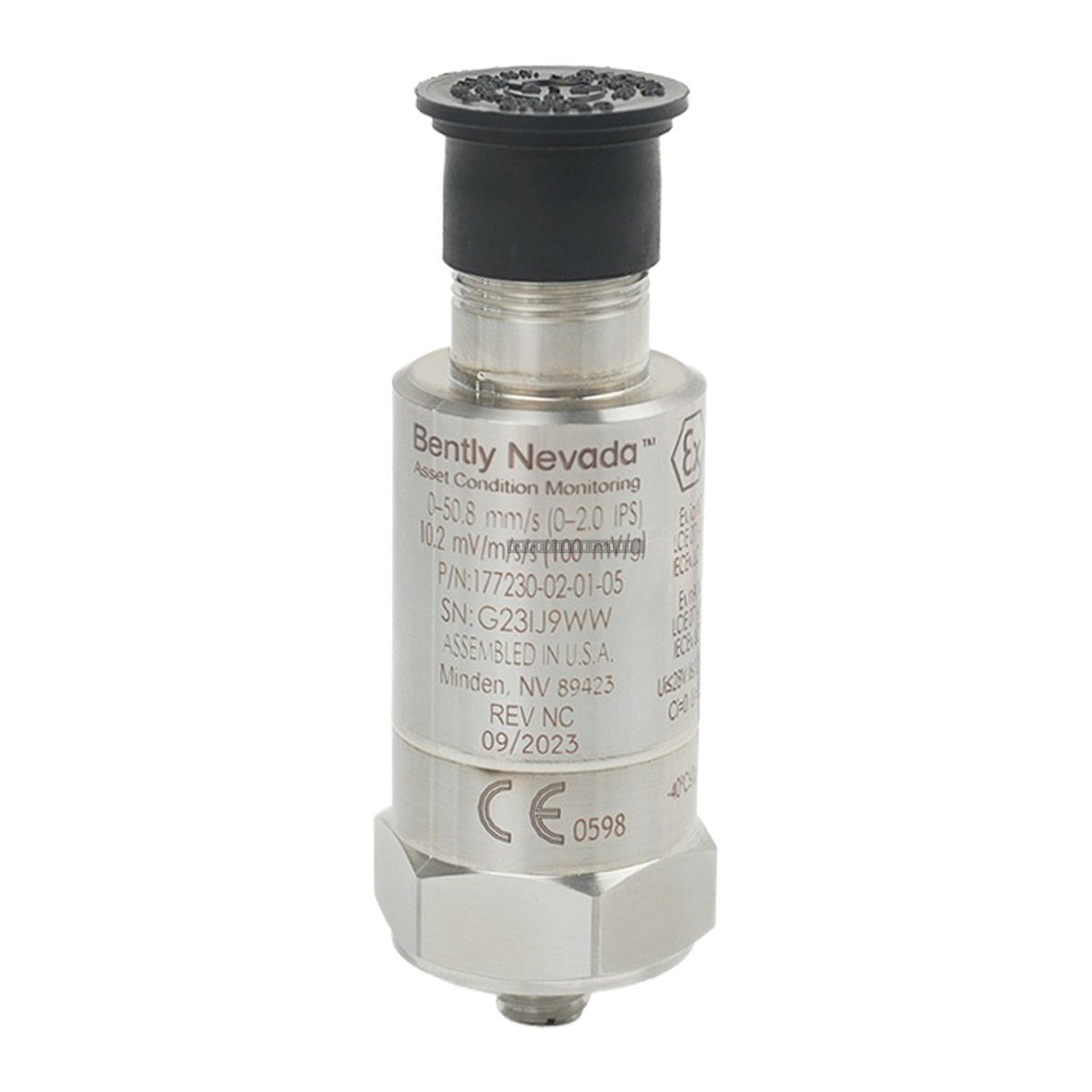

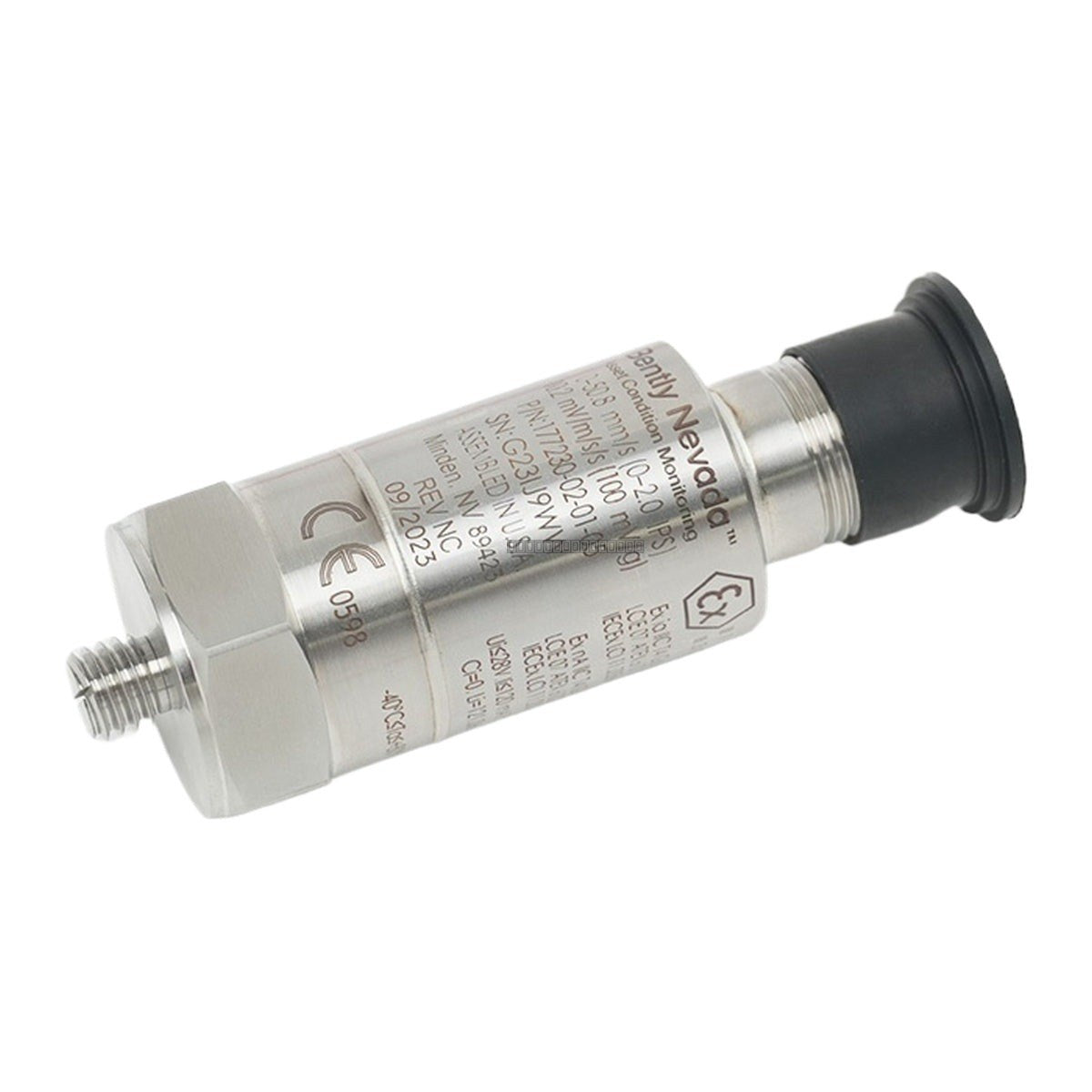

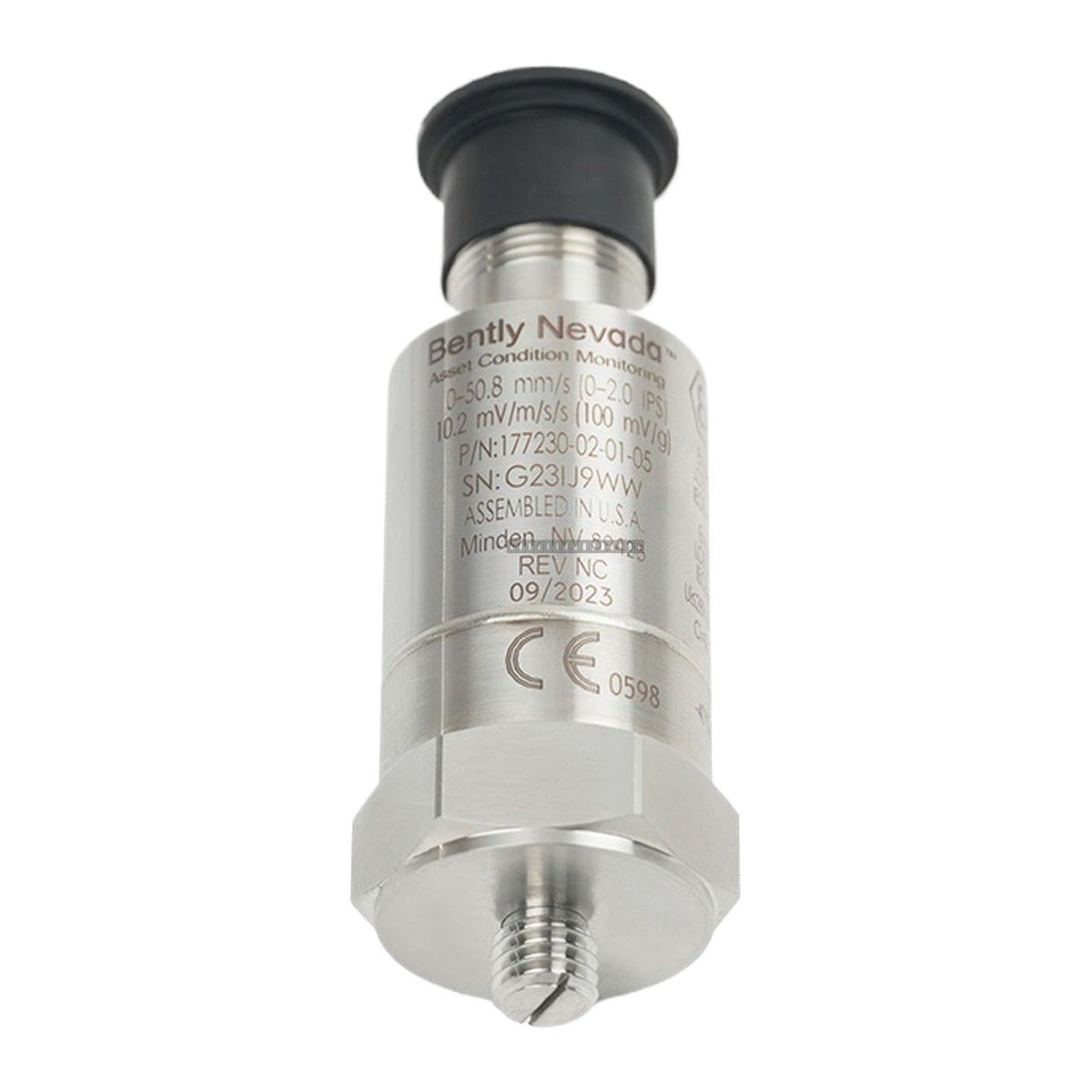

Bently Nevada 177230-02-01-05 هو جهاز إرسال زلزالي يعمل بحلقة مصمم لتوفير حماية موثوقة من الاهتزازات ومراقبة الحالة للآلات ذات الأغراض العامة، بما في ذلك المحركات والمضخات والمراوح. يقوم هذا الجهاز بتحويل الاهتزازات الميكانيكية إلى إشارة قياسية صناعية تتراوح من 4 إلى 20 مللي أمبير، مما يسمح بالتكامل المباشر مع أنظمة PLC أو DCS أو SCADA.
الميزات
تصميم يعمل بالحلقة (خرج من 4 إلى 20 مللي أمبير) لتبسيط التكامل.
لا يتطلب أي تهيئة أو تعديلات ميدانية.
عنصر استشعار سيراميكي/قصي قوي لأداء ثابت.
تصميم واجهة محمية لضمان سلامة الإشارة.
متوافق مع مجموعة متنوعة من كابلات الواجهة القياسية الصناعية.
التطبيقات
صناعة الطاقة الكهربائية: مراقبة اهتزاز المحامل للتوربينات الغازية والتوربينات البخارية ومولدات الطاقة الكهرومائية.
النفط والغاز: مراقبة الاهتزاز لوحدات الضغط في خطوط الأنابيب لمسافات طويلة.
صناعة البتروكيماويات: مراقبة الآلات الدوارة الرئيسية في المصافي ومصانع الأسمدة.
الصناعات التحويلية والتعدين: المراقبة عبر الإنترنت للمحركات الكهربائية الكبيرة والطاردات المركزية وآلات الطحن الثقيلة.
المواصفات الفنية
النموذج
177230-02-01-05
نطاق القياس
0 إلى 50.8 مم/ثانية (0 إلى 2.0 بوصة/ثانية)
استجابة التردد
10 هرتز إلى 1 كيلو هرتز
جهد الإثارة
12 إلى 30 فولت تيار مستمر
عنصر الاستشعار
سيراميك / قصي
درجة حرارة التشغيل
-40 درجة مئوية إلى +85 درجة مئوية
إرشادات التركيب
يتم تركيب الوحدة عادةً مباشرة على الجهاز عبر مسمار تثبيت.
إذا كنت تستخدم قاعدة مغناطيسية، فتجنب "نقر" الوحدة على سطح الجهاز، حيث قد يؤدي ذلك إلى توليد ارتفاعات عالية في السعة قد تلحق الضرر بالإلكترونيات الداخلية. قم دائمًا بلف القاعدة المغناطيسية على السطح.
تأكد من أن مصدر طاقة الحلقة ضمن نطاق 12-30 فولت تيار مستمر قبل التوصيل.
اتبع الممارسات الصناعية القياسية لتوجيه الكابلات المحمية لتقليل تداخل EMI/RFI.
تأكد من أن سطح التركيب نظيف ومستوٍ للحفاظ على استجابة تردد دقيقة.
الأسئلة الشائعة
ما هو 177230-02-01-05؟
Bently Nevada 177230-02-01-05 هو جهاز إرسال زلزالي ثنائي الأسلاك يعمل بالحلقة ومصمم لمراقبة اهتزاز الآلات (السرعة) في البيئات الصناعية.
ما هو نطاق قياس 177230-02-01-05؟
يشير اللاحقة 02 إلى نطاق قياس من 0 إلى 50.8 مم/ثانية (0 إلى 2.0 بوصة/ثانية) سرعة قصوى.
ما هو استجابة التردد لـ 177230-02-01-05؟
يشير اللاحقة 01 إلى استجابة تردد من 10 هرتز إلى 1 كيلو هرتز (600 إلى 60 كيلوبايت/ثانية) قيمة RMS.
ما هي متطلبات الطاقة لـ 177230-02-01-05؟
إنه جهاز يعمل بالحلقة يتطلب جهد إثارة من 12 إلى 30 فولت تيار مستمر.
