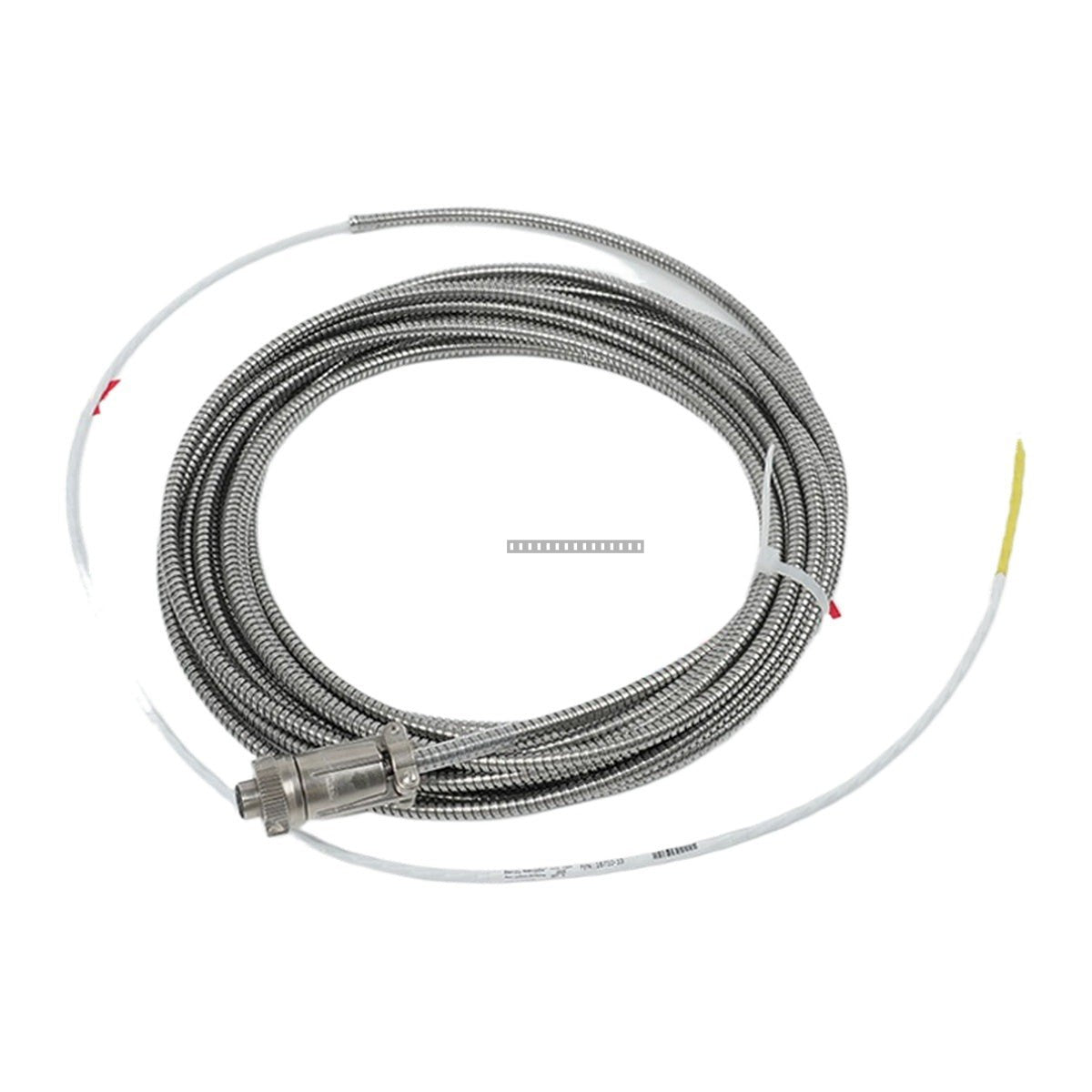

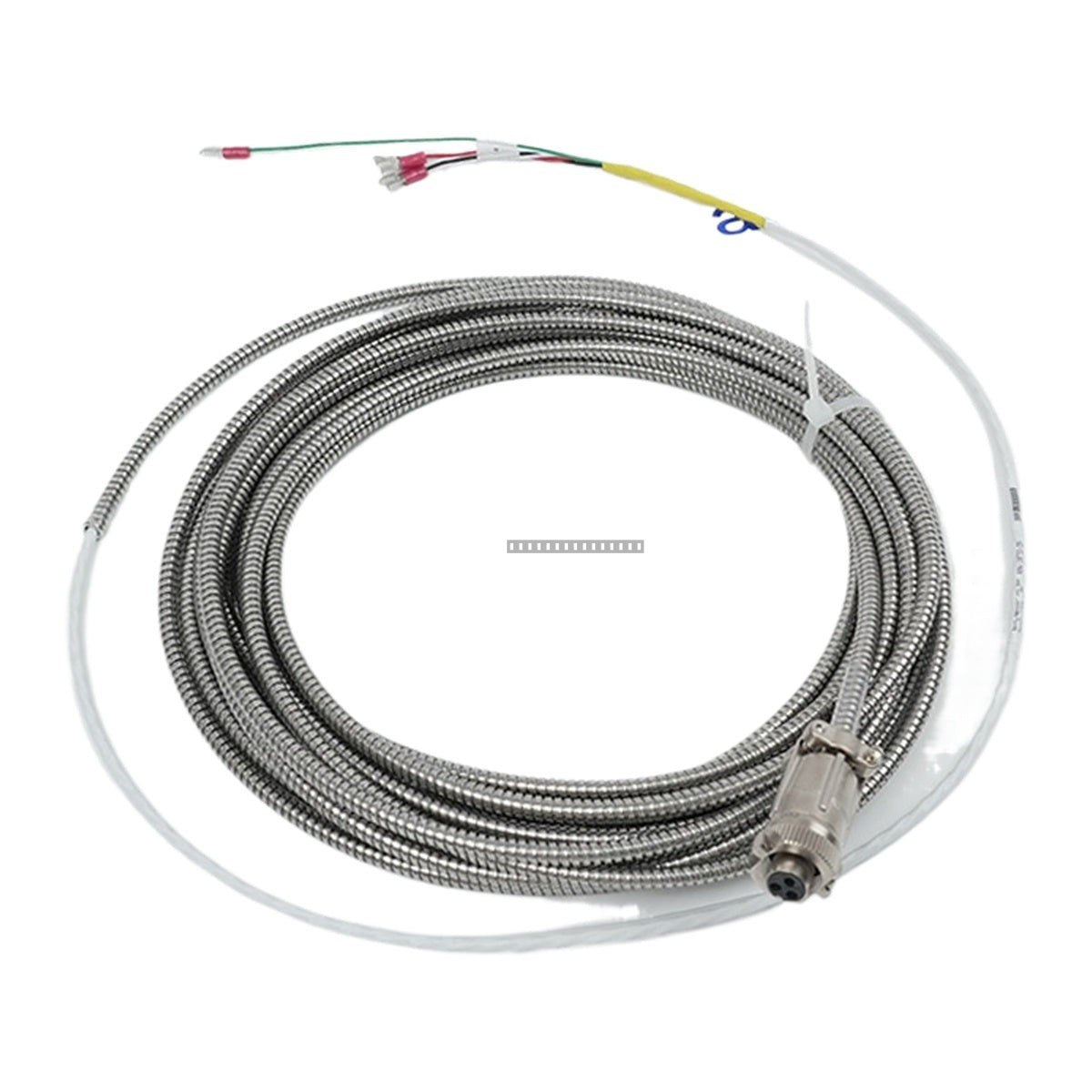

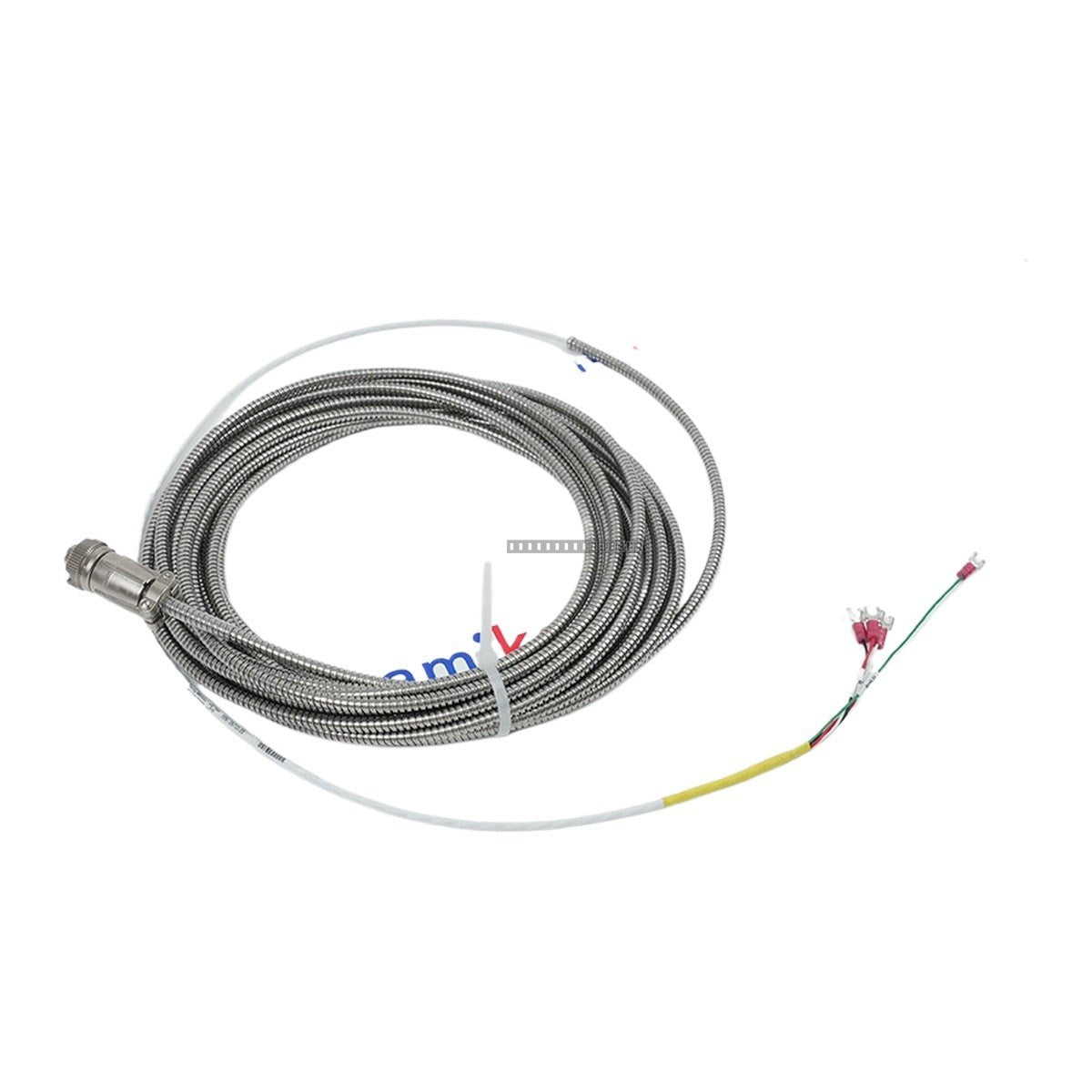

إن Bently Nevada 16710-33 هو كابل توصيل مصفح بطول 33 قدمًا (10.06 مترًا) ومحمي بثلاثة موصلات ومصمم لأنظمة مراقبة حالة الآلات الصناعية. يوفر هذا الكابل مسار إشارة آمن ومنخفض الضوضاء بين مقاييس التسارع Bently Nevada وأجهزة المراقبة. وقد تم تصميمه لتحمل البيئات الصناعية القاسية، مما يضمن سلامة الإشارة لتحليل الاهتزازات الحاسم.
التصنيع الصناعي: نقل الإشارات للمعدات في منشآت الصلب والمعادن والتعدين.
الهندسة البلدية: مراقبة المضخات والمحركات الكبيرة.
المواصفات الفنية
النموذج
16710-33
نوع الكابل
3 موصلات محمية، مصفحة
الطول
33 قدم (10.06 متر)
مقياس السلك
22 AWG (0.5 مم2)
تصنيف الجهد
≤300 فولت RMS
درجة حرارة التشغيل
-55 درجة مئوية إلى +200 درجة مئوية (-67 درجة فهرنهايت إلى +392 درجة فهرنهايت)
السعة
≤15–22 بيكو فاراد/قدم
إرشادات التركيب
نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 15 سم (حوالي 6 بوصات) لمنع تلف الموصلات الداخلية والدرع.
تخفيف التداخل الكهرومغناطيسي/التردد اللاسلكي: قم بتوجيه كابلات المستشعر على بعد 12 بوصة على الأقل من كابلات طاقة التيار المتردد أو أسلاك المحركات. لا تمرر كابلات الإشارة في نفس القناة التي تمر بها الأسلاك عالية الجهد.
الدعم الميكانيكي: استخدم تخفيف الإجهاد عند نقاط الاتصال وقم بتثبيت الكابل بمشابك مناسبة لمنع التعب الناتج عن الاهتزاز على الموصلات.
التعامل: تأكد من إيقاف تشغيل النظام قبل توصيل أو فصل الكابل من المستشعر أو وحدة المراقبة.
الأسئلة الشائعة
ما هو طول كابل 16710-33؟
يبلغ طول طراز 16710-33 33 قدمًا (10.06 مترًا).
ما هو الغرض من كابل 16710-33؟
يستخدم لتوصيل مقاييس التسارع Bently Nevada بأنظمة المراقبة لضمان نقل إشارة مستقر ومحمي في تطبيقات مراقبة الآلات الحرجة.
مع أي أجهزة استشعار يتوافق؟
تم تصميم هذا الكابل خصيصًا للاستخدام مع طرازات مقاييس التسارع من سلسلتي 330400 و 330425.
ما هي أنواع الموصلات؟
يتميز الكابل بقابس بثلاثة مقابس في طرف المستشعر وموصلات طرفية في طرف نظام المراقبة لإنهاء آمن.
