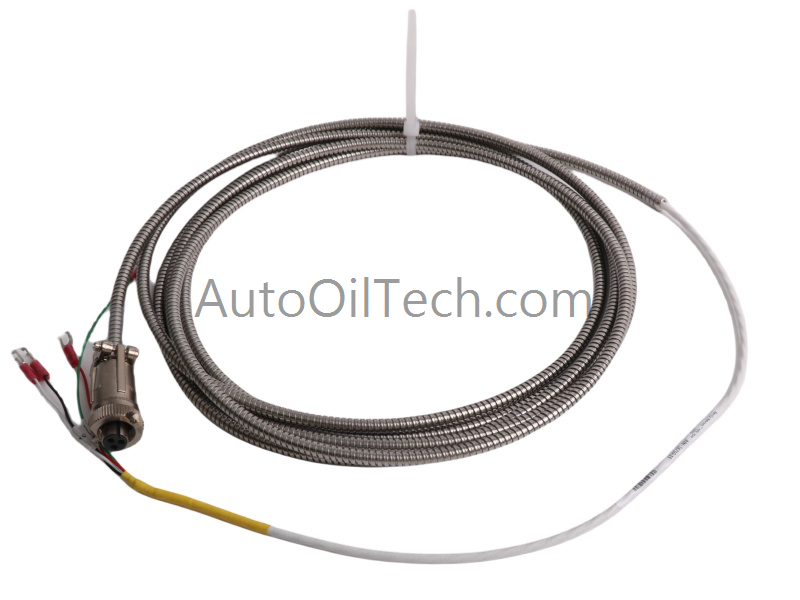

يعمل Bently Nevada 16710-15، والمصنّف أيضًا ككابل الربط البيني 16710، كوصلة إشارة مصفحة مخصصة للتقارب والتوجيه المتعلق بالمرحلات ضمن شبكات مراقبة Bently Nevada.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
16710-15
العلامة التجارية
Bently Nevada
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.131 كجم
الأبعاد
غير محدد
درجة حرارة التشغيل
غير محدد
استهلاك الطاقة
لا ينطبق (كابل سلبي)
مؤشرات الأداء الأساسية
كابل ربط بيني مصفح، طوله 15 قدمًا
تدرج مسبار التيار الدوامي وسلوك جهد الفجوة
ضمن بنيات Bently Nevada، يجب أن تحافظ كابلات الربط البيني على سلامة تدرج مسبار التيار الدوامي والتحقق من جهد الفجوة. يحافظ الكابل 16710-15 على هندسة موصل مستقرة واستمرارية الدرع، مما يمنع الانجراف في جهد الفجوة المرجعي الاسمي -10 فولت تيار مستمر المستخدم بواسطة أنظمة التقارب. يقلل الغلاف المدرع من الحركة الدقيقة ويكبح التداخل عند توجيهه بالقرب من أسلاك الاهتزاز أو المرحل، مما يضمن خلو إشارات ديناميكيات الدوار من الضوضاء المستحثة.
الأسئلة المتداولة
س: هل يمكن توصيل أو إزالة 16710-15 أثناء تشغيل رف المراقبة؟ ج: بصفتك كابلًا سلبيًا، فإن الاستبدال المادي ممكن، ولكن يجب إزالة الطاقة عن الوحدات المتصلة لتجنب تغييرات غير مقصودة في حالة المرحل أو قناة التقارب.
س: هل يؤثر طول الكابل على تدرج مسبار التقارب؟ ج: يؤثر الطول على معاوقة الحلقة الكلية. يجب استخدام أطوال الكابلات المعتمدة فقط للحفاظ على المعايرة الصحيحة للمسبار وخطية جهد الفجوة.
س: هل يلزم تغيير البرامج الثابتة أو التكوين عند استبدال هذا الكابل؟ ج: لا. يقع كل التكوين في وحدة المراقبة؛ لا يحتوي الكابل على أي برامج ثابتة.
إرشادات التثبيت الميداني
حافظ على إنهاء الدرع عند طرف المراقبة لضمان كبح الضوضاء بشكل صحيح.
قم بتوجيه الكابل المدرع بعيدًا عن مغذيات المحركات عالية التيار لتقليل التداخل المستحث.
تجنب الانحناءات الحادة التي قد تؤثر على تباعد الموصلات أو الغلاف المدرع.
تحقق من تثبيت الموصلات قبل تشغيل وحدات المراقبة المرتبطة.
امنع الإجهاد الميكانيكي عن طريق تثبيت الكابل على طول مساره بمشابك مناسبة.
