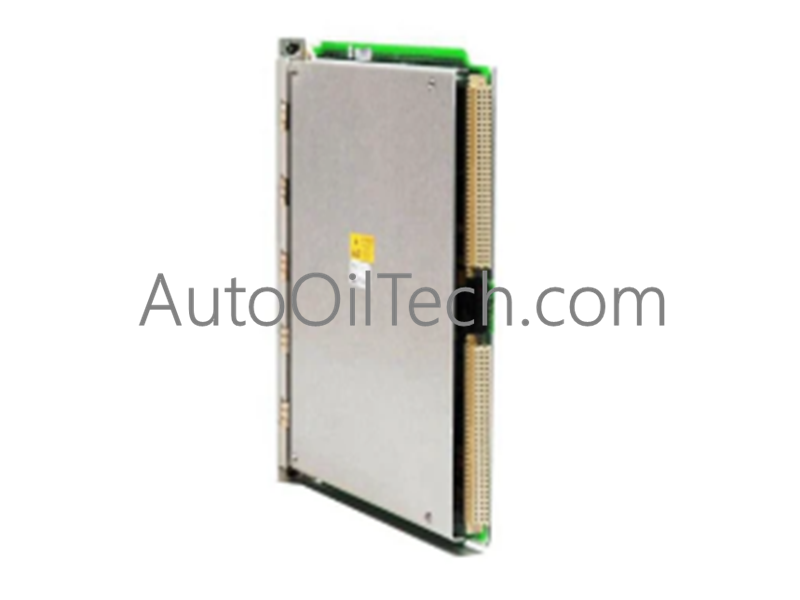

وحدةBently Nevada 149744هيوحدة مسح ديناميكي (DSM)عالية الأداء مصممة لتكون وحدة الذكاء المركزية لنظام مراقبة حالة Trendmaster. وهي متخصصة في الحصول السريع على البيانات من مئات النقاط عبر المصنع، مما يسد الفجوة بين مستشعرات الحقل وبرنامجSystem 1.
المواصفات الفنية
نوع المنتج:وحدة المسح الديناميكي (DSM)
بنية النظام:هيكل ذو 5 فتحات (1 للاتصالات، 4 للمدخلات العامة)
طاقة الإدخال:20 إلى 30 فولت تيار مستمر (18 واط كحد أقصى للاستهلاك)
أخذ العينات والدقة:دقة 16 بت مع كسب تلقائي (حتى 16x)
النطاق الترددي:حتى 24 كيلو هرتز لتحليل الاهتزاز عالي التردد
سعة خط TIM:تدعم خطين TIM لكل بطاقة؛ حتى 255 TIM لكل خط
توافق المستشعر:التسارع، السرعة، القرب، Keyphasor®، و 4-20 مللي أمبير
درجة حرارة التشغيل:-20 درجة مئوية إلى +65 درجة مئوية
قابلية توسع هائلة:من خلال بنية خط TIM الفريدة، يمكن لوحدة DSM واحدة إدارة مئات نقاط المستشعرات، مما يجعلها الحل الأكثر فعالية من حيث التكلفة لمراقبة أصول "ميزان المصنع".
أوضاع معالجة متقدمة:تدعم أخذ العيناتالمتزامنوغير المتزامن. أخذ العينات المتزامن أمر بالغ الأهمية لربط بيانات الاهتزاز بدوران العمود الدقيق (عبر Keyphasor®).
تشخيصات عالية الدقة:مع نطاق ترددي 24 كيلو هرتز ودقة 16 بت، توفر 149744 عمق البيانات المطلوب لتحليل طيف FFT المعقد وعرض شكل الموجة القائم على الوقت.
مرونة بيئية:عند وضعها في غلافها المقاوم للعوامل الجوية، تم تصنيف الوحدة لتحمل رطوبة تكثيف 100٪، مما يسمح بنشرها في البيئات الخارجية الأكثر تحديًا أو بيئات الغسيل.
اتصال حديث:يضمن دعم إيثرنت الأصلي وتكامل Modbus TCP/IP سهولة الوصول إلى بيانات صحة الماكينة لأنظمة DCS و SCADA على مستوى المصنع.
