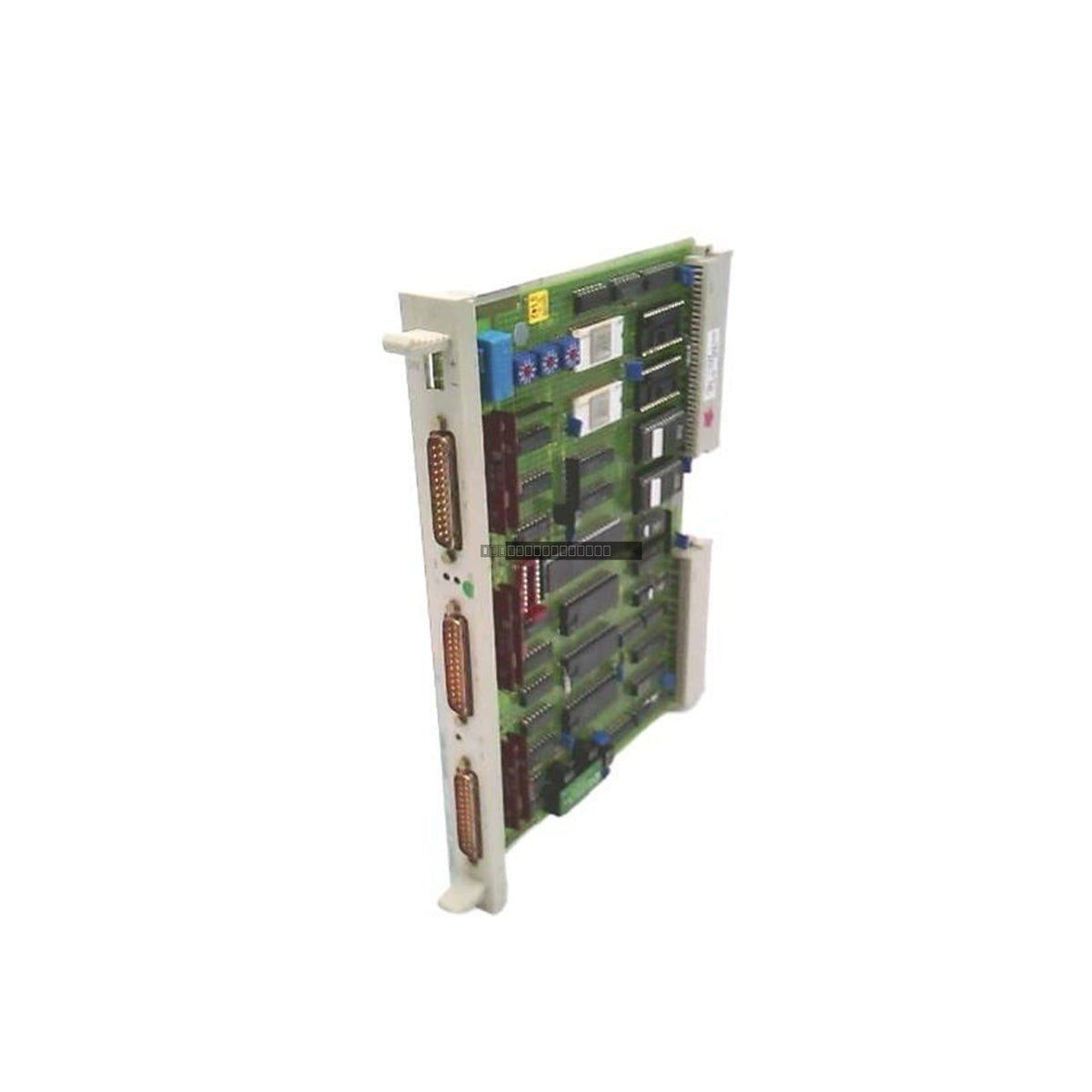

وحدة Siemens 6ES5512-5BC21 هي وحدة واجهة AS512 مصممة للدمج ضمن بنيات أتمتة Siemens Simatic S5-130 و S5-150 القديمة. تعمل هذه الوحدة كلوحة توسعة مخصصة، مما يسهل الاتصال عالي السرعة وتوسيع الناقل بين وحدة التحكم المركزية ورفوف الإدخال/الإخراج الموزعة. تم تصميمها لبيئات صناعية متطلبة، مما يضمن تدفقًا ثابتًا للبيانات والحفاظ على التوقيت الحتمي في تطبيقات التحكم الحرجة.
الميزات
توفر جسرًا فيزيائيًا وكهربائيًا موثوقًا عبر ناقل اللوحة الخلفية Simatic S5.
تتميز بوجود دوائر إرسال واستقبال مخصصة لمقاومة الضوضاء وقمع التداخل.
تحسن أداء وحدة المعالجة المركزية عن طريق تفريغ مهام إدارة الناقل على مستوى الأجهزة.
تدعم الاتصال بين الرفوف الفرعية لمسافات طويلة دون تدهور الإشارة.
مصممة للأداء عالي التوفر في طوبولوجيا التحكم متعددة المستويات.
التطبيقات
تستخدم هذه الوحدة عادة في أنظمة الأتمتة الصناعية واسعة النطاق، بما في ذلك مصانع المعالجة الكيميائية ومرافق توليد الطاقة وعمليات التعدين، حيث يكون الاتصال القوي وطويل المدى بين وحدات التحكم المركزية ووحدات الإدخال/الإخراج الموزعة ضروريًا.
المواصفات الفنية
الموديل
6ES5512-5BC21
الماركة
سيمنز
السلسلة
Simatic S5-130/150
نوع الوحدة
وحدة واجهة AS512
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية
استهلاك الطاقة
5.5 واط (اسمياً عبر اللوحة الخلفية)
بروتوكول الناقل
ناقل لوحة خلفية متوازٍ خاص بـ Simatic S5
أقصى مسافة توسعة
200 متر (مع كابلات محمية)
إرشادات التثبيت
تأكد من فصل طاقة النظام بالكامل قبل إدخال أو إزالة الوحدة من الرف.
قم بتثبيت الوحدة في فتحة الواجهة المخصصة داخل الرف المركزي S5-130 أو S5-150.
استخدم فقط كابلات ناقل Siemens المحمية المعتمدة للحفاظ على سلامة الإشارة وتلبية تصنيف مسافة 200 متر.
تأكد من التأريض الصحيح للرف للتخفيف من التداخل الكهرومغناطيسي.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لمنع تلف الدوائر الداخلية الحساسة.
تحقق من أن الوحدة مثبتة بالكامل وأن آلية القفل تعمل لضمان اتصال موثوق باللوحة الخلفية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 6ES5512-5BC21؟
تعمل الوحدة 6ES5512-5BC21 كوحدة واجهة لسلسلة Simatic S5-130/150، مما يسمح بتوسيع ناقل اللوحة الخلفية إلى رفوف الإدخال/الإخراج الموزعة.
ما هي أقصى مسافة للكابل لهذه الوحدة؟
عند استخدام كابلات ناقل Siemens محمية ومناسبة، تدعم الوحدة مسافات توسعة تصل إلى 200 متر.
هل تتطلب هذه الوحدة طاقة خارجية؟
لا، يتم تشغيل الوحدة مباشرة عبر اللوحة الخلفية Simatic S5 باستهلاك اسمي يبلغ 5.5 واط.
