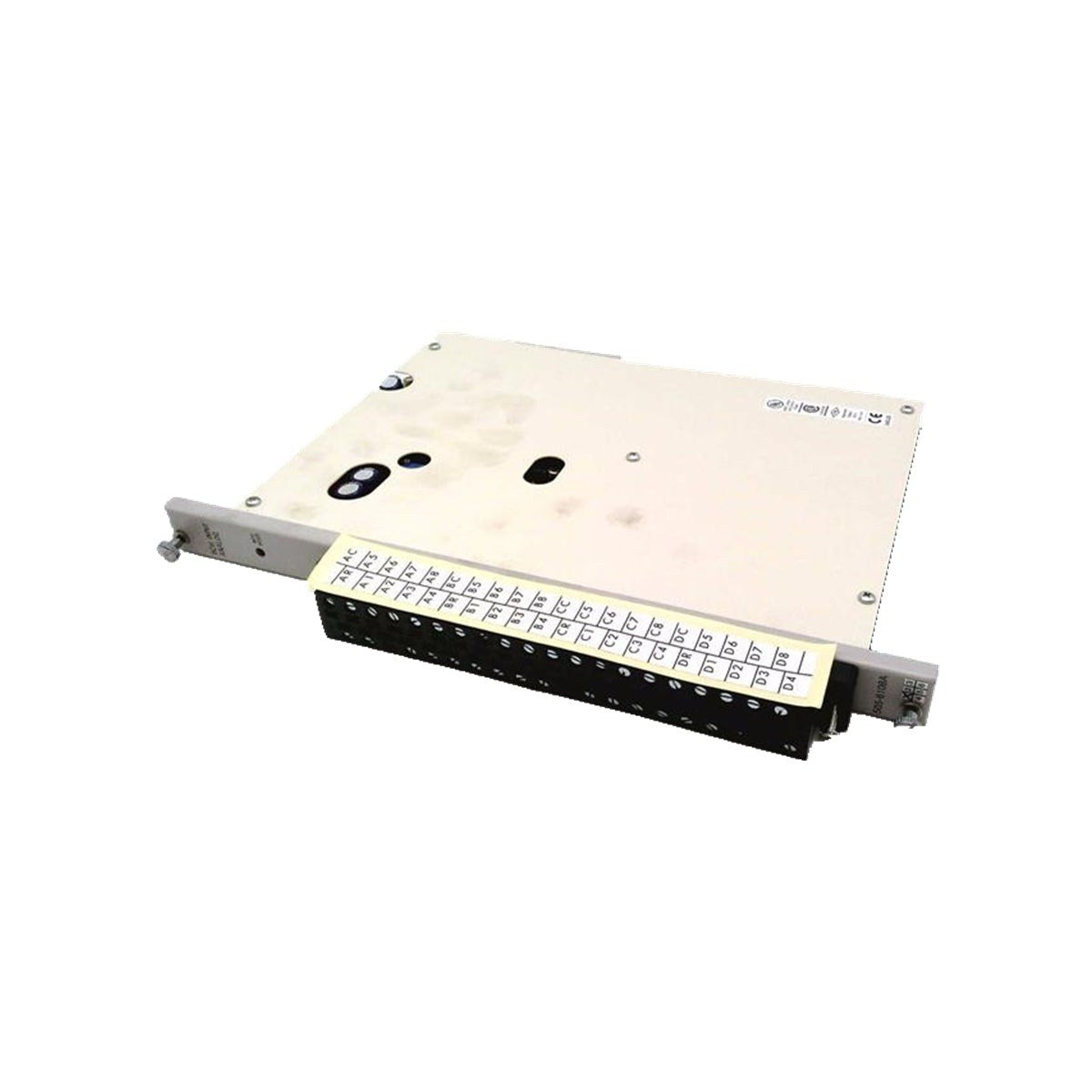

وحدة Siemens 505-6108A هي وحدة إدخال تناظري ذات 8 قنوات مصممة لأنظمة التحكم المنطقي القابلة للبرمجة (PLC) من سلسلة SIMATIC TI 505. توفر هذه الوحدة الحصول على بيانات عالية الدقة لتطبيقات التحكم الصناعي، وتدعم كلاً من إشارات الإدخال الحالية والجهد. كوحدة أحادية العرض ذات 12 بت، تتكامل مباشرة في قاعدة الإدخال/الإخراج TI 505، مما يسمح بتوسيع فعال لقدرات المراقبة التناظرية في بيئات الأتمتة القديمة.
الميزات
سعة إدخال تناظري ذات 8 قنوات لمراقبة الإشارات المتنوعة.
دقة 12 بت لتحويل تناظري إلى رقمي دقيق.
متوافقة مع أرفف الإدخال/الإخراج القياسية من سلسلة Siemens TI 505.
تدعم كلاً من تكوينات إدخال الجهد والتيار.
تصميم وحدة أحادية العرض لتركيب موفر للمساحة على الرف.
التطبيقات
تستخدم هذه الوحدة عادة في صناعات التحكم في العمليات حيث تتطلب مراقبة المتغيرات التناظرية مثل الضغط أو درجة الحرارة أو التدفق أو المستوى. توجد بشكل شائع في خطوط التصنيع القديمة، ومنشآت معالجة المياه، وأنظمة التحكم في توليد الطاقة التي تعتمد على بنية TI 505.
المواصفات الفنية
النموذج
505-6108A
المصنع
Siemens
السلسلة
SIMATIC TI 505
نوع الوحدة
إدخال تناظري
القنوات
8
الدقة
12 بت
عامل الشكل
أحادي العرض
رمز التعريفة الجمركية
8538907080
إرشادات التركيب
تأكد من فصل طاقة رف PLC قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بالكامل في موصل اللوحة الخلفية لضمان اتصال موثوق به مع وحدة المعالجة المركزية.
استخدم كابلات زوج ملتوي محمية لجميع المدخلات التناظرية لتقليل التداخل الكهرومغناطيسي (EMI) وتشويش الإشارة.
قم بتوجيه كابلات الإشارة بعيدًا عن خطوط التيار المتردد عالية الجهد ومبتدئات المحركات الثقيلة للحفاظ على سلامة الإشارة.
اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس دائرة الوحدة.
الأسئلة الشائعة
هل لا تزال وحدة Siemens 505-6108A قيد الإنتاج؟
لا، لقد توقفت الشركة المصنعة عن إنتاج هذه الوحدة. نحن نوفر وحدات موثوقة ومختبرة لدعم الصيانة المستمرة لأنظمة TI 505 الحالية.
هل يمكن لهذه الوحدة التعامل مع مدخلات الجهد والتيار على حد سواء؟
نعم، تم تصميم 505-6108A لدعم كل من أنواع إشارات التيار والجهد التناظرية، مما يجعلها حلاً مرنًا لاحتياجات الأجهزة المختلفة ضمن سلسلة TI 505.
