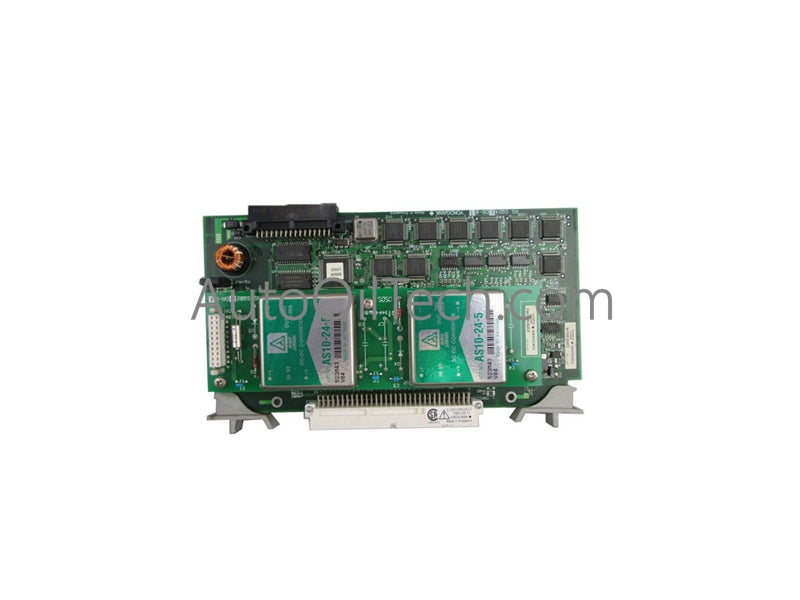

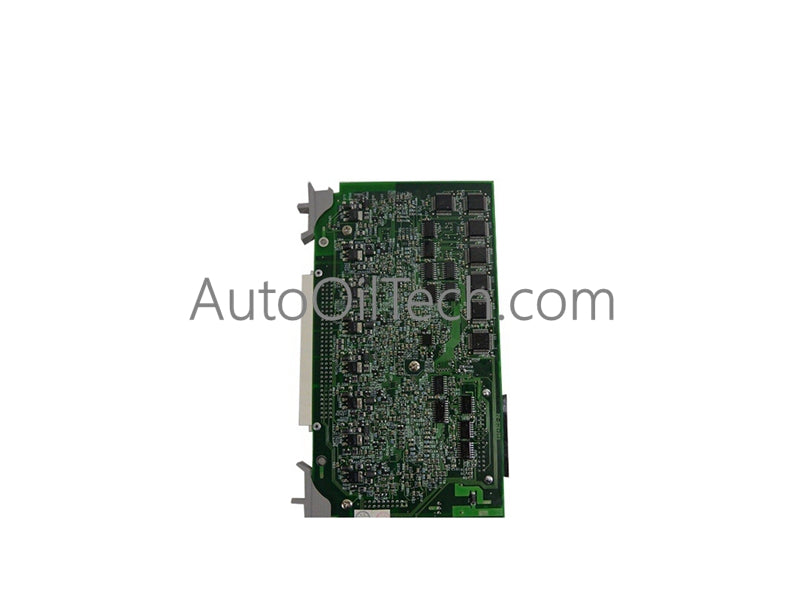

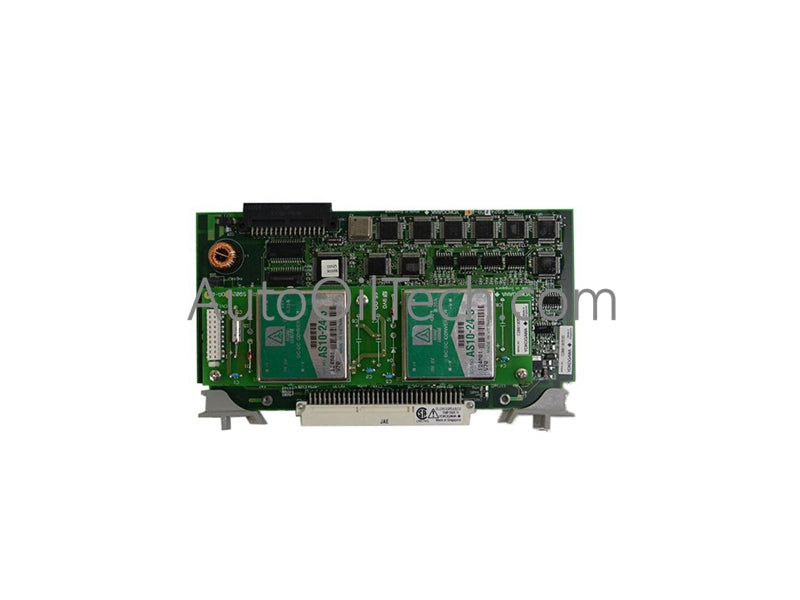

AMM52 | يوكوجاوا | لوحة دوائر كهربائية

الوصف

تعمل لوحة الدوائر الكهربائية Yokogawa AMM52، والمُسجلة أيضًا باسم AMM52، كمكون أجهزة مخصص لتوجيه البيانات وتكييف الإشارة محليًا ضمن منصات نظام التحكم الموزع CENTUM. تتميز بطاقة الدائرة الصناعية هذه، الجديدة بنسبة 100% ومختومة من المصنع، بعامل شكل مدمج يبلغ 6.3 سم × 6.3 سم × 14.1 سم، مما يوفر ترجمة إشارة محددة، وتعدد إرسال متعدد القنوات، وتصفية متقدمة عبر مصفوفة اللوحة الخلفية الداخلية للنظام.

مواصفات الأجهزة

بروتوكول حلقة 4-20 مللي أمبير HART وعزل القناة إلى القناة

يتضمن تصميم AMM52 شبكات عزل داخلية مخصصة لتتبع الإشارات مصممة لمنع الضوضاء الكهربائية الناتجة عن المجال من تعطيل طبقة منطق النظام الرئيسية. عند نشرها ضمن حلقات التحكم في العمليات، يقوم التصميم الكثيف للتركيب السطحي للوحة بتنفيذ مطابقة دقيقة للمقاومة وتصفية المسار التناظري للقضاء على التداخل المتقاطع أثناء دورات تعدد الإرسال المتسلسل السريع. يحمي هذا الحاجز العازل متعدد الطبقات عناصر المعالج الدقيق الحساسة من تقلبات الجهد ذات الوضع المشترك عالية السعة، مما يحافظ على عتبات إشارة نظيفة عبر شبكة ناقل التحكم الموزع.

الأسئلة المتداولة

س: كيف يتم تأمين الواجهة المادية بين بطاقة AMM52 واللوحة الخلفية لنظام التحكم الموزع المضيف؟

ج: تتميز البطاقة بموصل حافة متعدد المسامير مُشكل بدقة على طول حافتها الخلفية. عند إدخالها في هيكل فتحة الإدخال/الإخراج القياسي، يتصل هذا الموصل بسلاسة بكتلة الاستقبال في اللوحة الخلفية، مما يؤمن كلاً من توزيع طاقة مستوى المنطق ومسارات الاتصال الداخلية.

س: هل تحتوي لوحة الدوائر AMM52 على مقاومات متغيرة (potentiometers) قابلة للتعديل من قبل المستخدم على اللوحة لمعايرة إشارة المجال يدويًا؟

ج: لا. تستخدم AMM52 مكونات تشخيصية تعمل بالبرمجيات ذات حالة صلبة. تتم جميع عمليات معايرة نطاق القناة، وتصفير المعلمات، وتعديلات نطاق الإشارة عبر بيئة طرفية هندسة CENTUM المضيفة، مما يلغي مخاطر الانجراف اليدوي للأجهزة.

إرشادات التثبيت الميداني

• تطبيق حماية التفريغ الكهروستاتيكي (ESD): ارتدِ حزامًا معصميًا مؤرضًا بشكل صحيح لمكافحة التفريغ الكهروستاتيكي قبل إزالة بطاقة الدائرة من عبوتها الواقية المختومة من المصنع أو إدخالها في الفتحة.
• المحاذاة الميكانيكية لقضبان التوجيه: قم بتحريك اللوحة بسلاسة على طول قضبان التوجيه الخاصة بفتحة الإدخال/الإخراج لمنع عدم تطابق المسامير أو خدش المسارات على موصل الحافة الخلفي.
• فحص تهوية الخزانة: حافظ على مسارات هوائية غير مقيدة فوق وتحت فتحة الوحدة لتسهيل التبديد الحراري الكافي ومنع ركود درجة الحرارة المحيطة المحلية داخل الخزانة.
• عزل فصل المجال: تأكد من فصل جميع مصادر الطاقة عن الفتحة المستهدفة أو حلقات المجال قبل تنفيذ إزالة اللوحة لتجنب حدوث قوس كهربائي موضعي عبر مسامير اللوحة الخلفية.
