AMM42T | يوكوجاوا | وحدة مضاعف الإرسال لمدخلات جهاز الإرسال ثنائي الأسلاك

الوصف

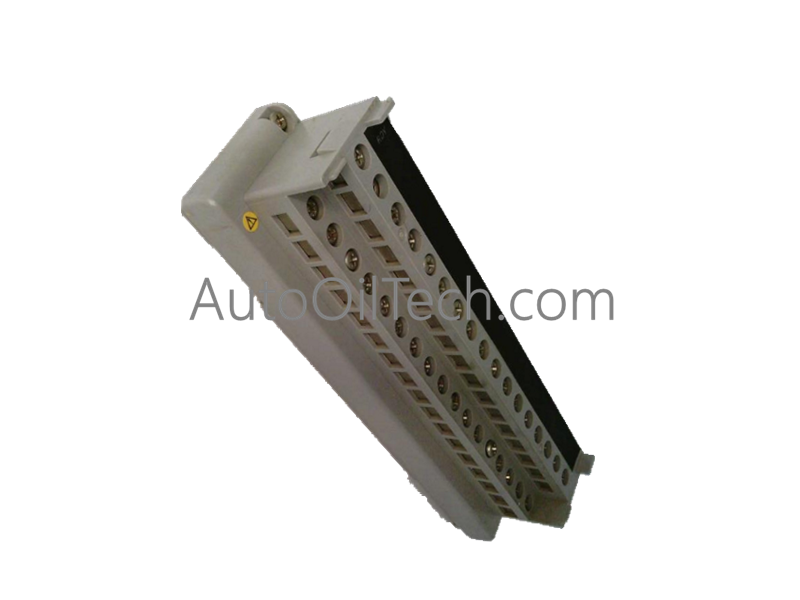

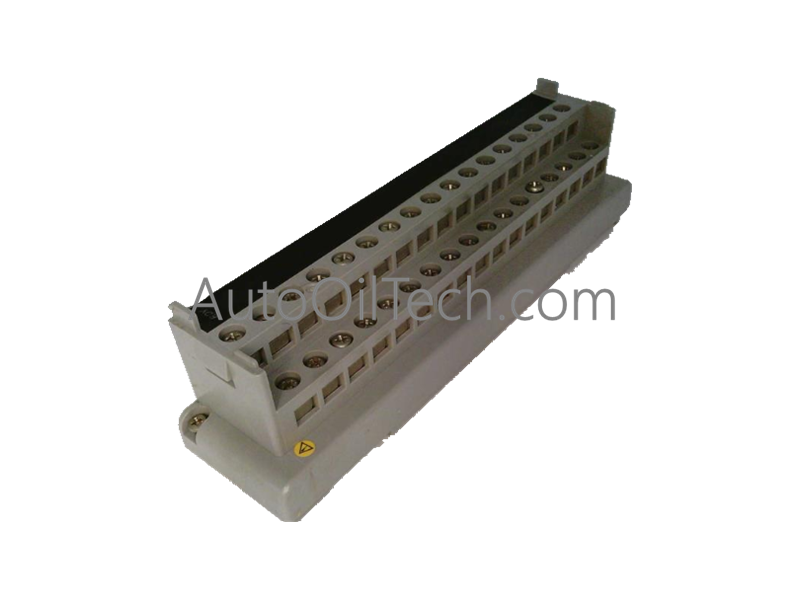

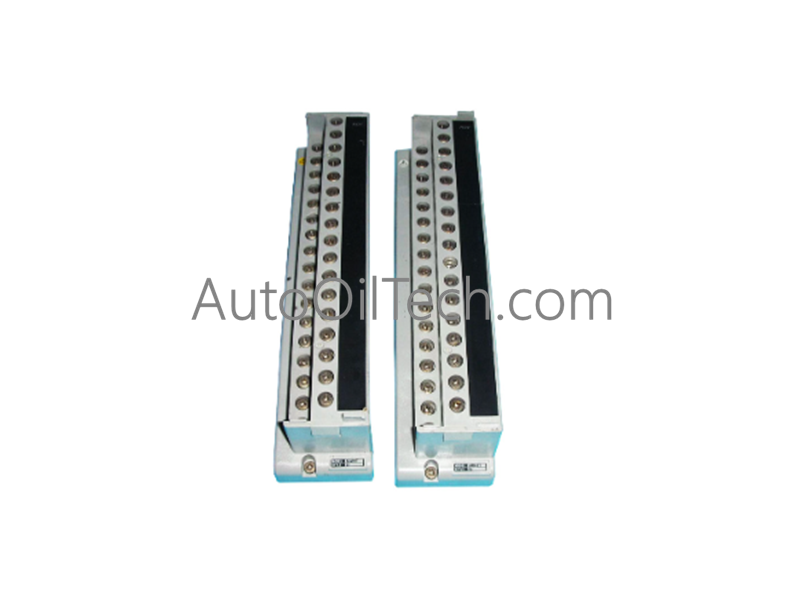

تعمل وحدة Yokogawa AMM42T، والمصنفة أيضًا باسم AMM42T وهي وحدة تجميع إدخال جهاز إرسال ثنائي الأسلاك، كمكون أجهزة مخصص لتنظيم حلقة التيار الموضعية داخل شبكات نظام التحكم الموزع CENTUM. تتصل هذه الوحدة مباشرة بأجهزة الإرسال الميدانية ثنائية الأسلاك النهائية، وتوزع إمداد حلقة تيار مستمر من 23.5 إلى 24.5 فولت، بينما تقوم في الوقت نفسه بتجميع القياس عن بعد للتيار التناظري الوارد من -4 إلى 20 مللي أمبير تيار مستمر عبر قنوات قياس غير معزولة في دورة تحديث بيانات مدتها ثانية واحدة.

مواصفات الأجهزة

بروتوكول حلقة HART بـ 4-20 مللي أمبير وعزل قناة-إلى-قناة

تتميز وحدة AMM42T بهيكل غير معزول يتطلب انضباطًا صارمًا في التأريض، حيث إنها لا توفر أي عزل بين نظام التحكم والمجال، أو بين مسارات القياس الفردية. وهي محسنة لواجهات مجال بروتوكول حلقة HART المباشرة بـ 4-20 مللي أمبير، وتحافظ كل عقدة مجمعة على مقاومة إدخال أساسية تبلغ 250 أوم لتحويل مدخلات التيار إلى جهود داخلية متناسبة، والتي يمكن تعديلها إلى 70 أوم عند إقرانها بحواجز عزل أمان داخلي خارجية. توفر دائرة إخراج مصدر طاقة جهاز الإرسال المتكامل ما يصل إلى 60 مللي أمبير لكل حلقة لتشغيل الأجهزة الميدانية، مما يدفع مصفوفة التحويل التناظري إلى الرقمي المشتركة لتحديث قيم سجلات المضيف في وقت واحد كل ثانية واحدة.

الأسئلة الشائعة

س: ما هي شروط التركيب ومخاطر الدائرة المرتبطة بالتصميم غير المعزول لوحدة AMM42T؟

ج: نظرًا لأن الوحدة لا توفر عزلًا بين النظام والمجال أو بين القنوات، فإن جميع حلقات التيار المتصلة تشترك في مرجع كهربائي مشترك للتأريض. أي فروق في جهد التأريض أو أعطال عابرة عالية الجهد على سلك ميداني واحد ستؤثر مباشرة على القنوات المجاورة ويمكن أن تنتشر إلى اللوحة الخلفية لنظام التحكم الموزع المضيف، مما يستدعي عزلًا خارجيًا مركزيًا أو مخططات تأريض أحادية النقطة.

س: كيف يجب تغيير معلمة مقاومة الإدخال الداخلية عند توجيه إشارات المجال عبر حاجز أمان داخلي؟

ج: عند توصيل مدخلات تيار AMM42T بحواجز الأمان، يجب تغيير مقاومة الإدخال الافتراضية البالغة 250 أوم إلى المواصفات 70 أوم عبر معلمات إنهاء الأجهزة. يؤدي هذا الانخفاض في المقاومة إلى تعويض الممانعة المضافة للحاجز، مع الحفاظ على إجمالي جهد حلقة التيار ومعلمات التيار ضمن التفاوتات التشغيلية والسلامة الصحيحة.

إرشادات التركيب الميداني

• التحقق من ميزانية طاقة النظام: تحقق من أن مصدر الطاقة الرئيسي بجهد 5.0 فولت تيار مستمر في فتحة الإدخال/الإخراج المضيفة يمكنه التعامل مع أقصى استهلاك للتيار المنطقي للوحدة والذي يصل إلى 4 أمبير تحت الحمل الكامل.

• مساواة جهد التأريض: قم بتوصيل جميع هياكل أجهزة الإرسال الميدانية بقضيب تأريض مرجعي مركزي واحد قبل إجراء توصيلات الأطراف لمنع تيارات الحلقة الأرضية من زعزعة استقرار مصفوفة القياس غير المعزولة.

• قيود حد تيار الخرج: قم بتقييد أحمال الحلقة الخارجية لضمان بقاء إجمالي سحب التيار على مصدر طاقة جهاز الإرسال الداخلي أقل من الحد الأقصى للخرج وهو 60 مللي أمبير لكل قناة.

• تخفيف التيار الزائد الخارجي: قم بتركيب مصاهر خارجية سريعة المفعول على أسلاك الحلقة الميدانية لحماية مقاومات التحويل الداخلية من الدوائر القصيرة الميدانية التي تتجاوز عتبة التيار المسموح به للإدخال البالغة 40 مللي أمبير.
