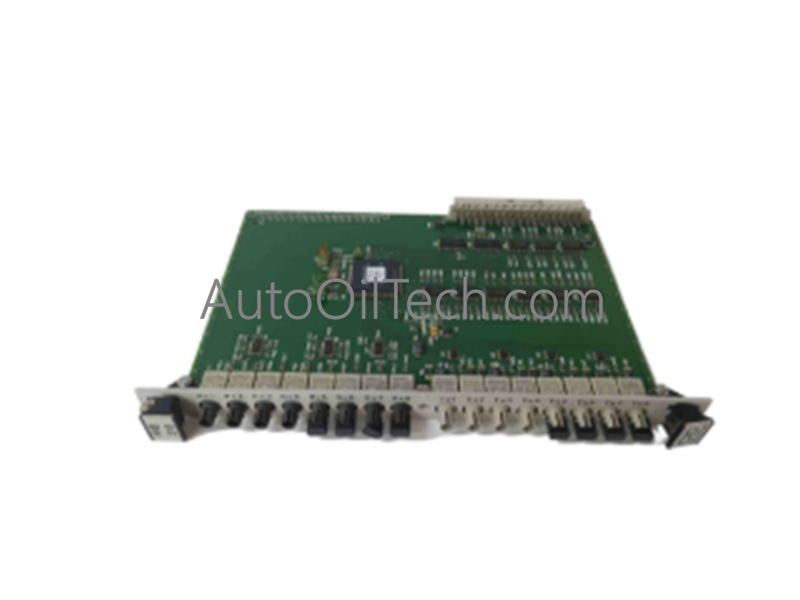

ALSTOM واجهة الطاقة PIB310

تم تكوين Alstom PIB310 (لوحة واجهة الطاقة PIB310) للتحكم في الحركة والحماية في منصات الأتمتة الصناعية، ويوفر التنفيذ المادي/الكهربائي المباشر لخوارزميات PID ومعالجة الإشارات والتشابك الترحيلي.

تفصيل اللاحقة ومصفوفة النموذج

تعمل لوحة PIB310 كمنصة أجهزة مزدوجة الغرض. يعمل تكوين "PCB" كوحدة تحكم في الحركة (IP20)، بينما يستخدم تكوين "Relay" مدخلات تقييد توافقي متكامل ومدخلات CT (لوحة أمامية IP52) لتطبيقات حماية نظام الطاقة.

مواصفات الأجهزة

خصائص التحكم الصناعي والشبكة

• سرعة اتصال ناقل اللوحة الخلفية: تستخدم لوحة PIB310 تكاملًا عالي السرعة للوحة الخلفية لإدارة تبادل البيانات المتزامن. هذه السرعة ضرورية لدعم حلقات التحكم في الحركة المحددة وتوقيت الحماية التفاضلية تحت الدورة عبر منصات التحكم Alstom.
• شبكات Profinet / EtherNet/IP المحددة: تسهل الوحدة التكامل في الشبكات الصناعية عبر قناتين RS485 ومنافذ إيثرنت 10/100 ميجابت في الثانية، مما يضمن اتصالًا منخفض التأخير بين منطق التحكم والمشغلات الفعلية أو عقد الترحيل الوقائي.
• قياس كثافة الإدخال/الإخراج: يدعم التوجيه عالي الكثافة تصميمًا متعدد الطبقات، مما يسمح بدمج قنوات الإدخال/الإخراج الرقمية ومدخلات CT ضمن بصمة معيارية، ومناسبة لتطبيقات الروبوتات المعقدة أو المحطات الفرعية.
• توافق فلاش البرامج الثابتة: تدعم بنية الأجهزة البرامج الثابتة القابلة للترقية ميدانيًا، مما يسمح بالانتقال بين منطق التحكم في الحركة وخوارزميات الترحيل الوقائي لاستيعاب متطلبات التطبيقات الصناعية المتطورة.

الأسئلة المتداولة

س: هل تدعم لوحة PIB310 التبديل السريع داخل رف التحكم؟

ج: تم تصميم لوحة PIB310 للتركيب المعياري للرفوف؛ ومع ذلك، لا يتم دعم التبديل السريع. تأكد من فصل طاقة التحكم قبل الإدخال أو الإزالة لمنع ارتفاعات الجهد الكهربائي من إتلاف دبابيس الإشارة عالية الكثافة على موصل اللوحة الخلفية.

س: كيف يتم تنفيذ ميزة تقييد التوافقية في متغير الترحيل؟

ج: يستخدم متغير الترحيل معدل أخذ عينات يبلغ 64 عينة/دورة لأداء معالجة الإشارات الرقمية في الوقت الفعلي، مما يمكّن الجهاز من حظر التوافقيات الثانية والخامسة أثناء ظروف تدفق المحول، وبالتالي منع سوء تشغيل نظام الحماية التفاضلية.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت وحدة PIB310 في الرف الصناعي أو غلاف اللوحة المخصص. تأكد من حماية متغير PCB داخل بيئة مصنفة IP20، بينما يجب إغلاق اللوحة الأمامية لمتغير الترحيل لتلبية معايير حماية الدخول IP52.
• التأريض: قم بإنهاء توصيل تأريض الهيكل بالناقل الأرضي ذي المقاومة المنخفضة للخزانة. هذا إلزامي لضمان سلامة الإشارة لمسارات التردد العالي 100 ميجاهرتز وتسهيل قمع الضوضاء الكهرومغناطيسية في حلقات الحركة عالية السرعة.
• الأسلاك: استخدم الكابلات المزدوجة الملتوية والمحمية لجميع الاتصالات (RS485/إيثرنت) ومسارات إشارة CT. قم بتوجيه هذه الخطوط عبر قنوات مخصصة منفصلة على بعد 150 مم على الأقل من أسلاك المحركات عالية التيار أو دوائر تبديل الطاقة لمنع حقن التداخل التحريضي.
