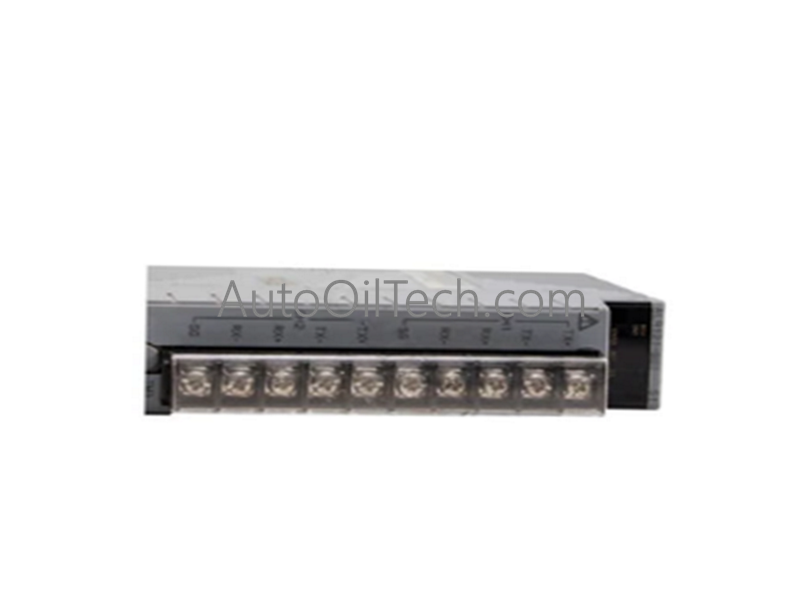

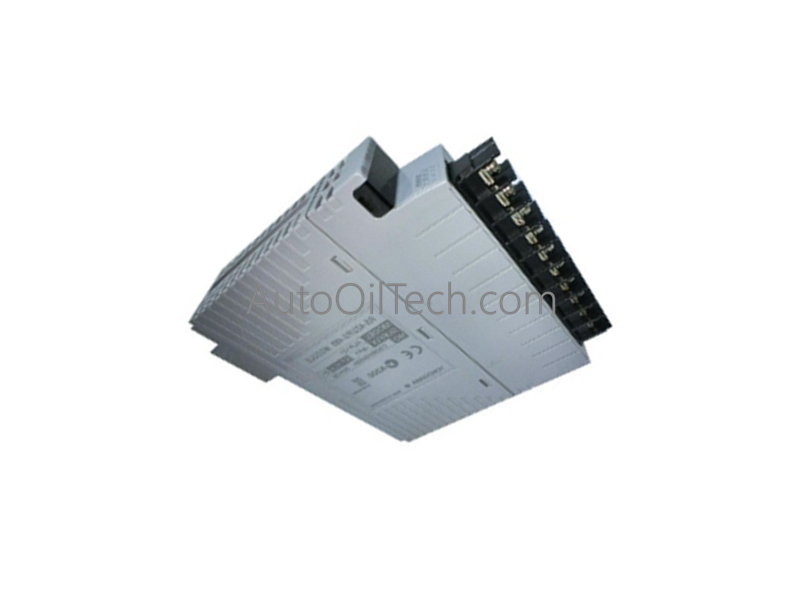

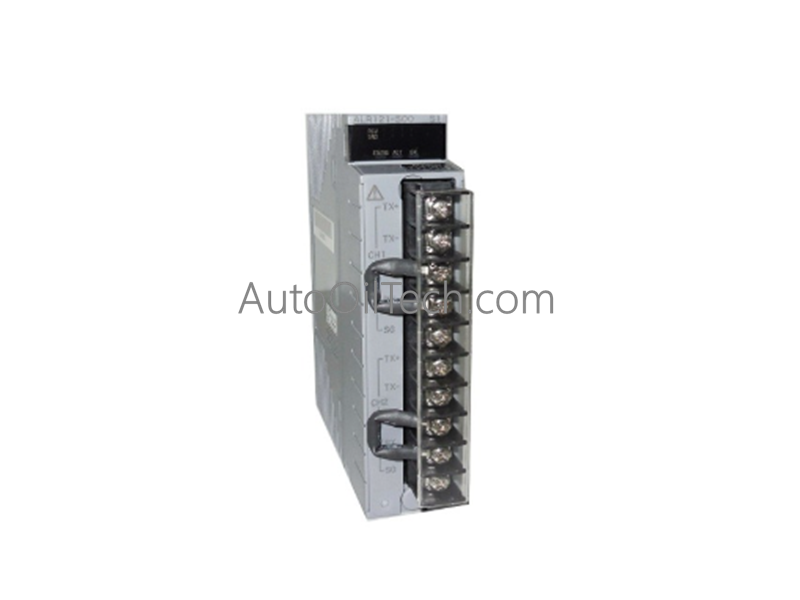

تعمل وحدة Yokogawa ALR121-S51، والمُدرجة أيضًا باسم وحدة الاتصال التسلسلي ALR121، كمكون مادي مخصص لتكامل الأنظمة الفرعية مزدوجة الاتجاه غير المتزامن وتحويل البيانات داخل بنى نظام التحكم الموزع (DCS).
تصنيف اللاحقة ومصفوفة النموذج
تستخدم سلسلة ALR121 لاحقات هندسية واضحة لتحديد الإنشاءات المادية، ومتغيرات واجهة الاتصال، ومراجعات نمط الأجهزة. فيما يلي التفصيل الفني لتكوين ALR121-S51:
ALR121: معرف النموذج الأساسي لوحدة الاتصال التسلسلي ذات المنفذ المزدوج.
-S: أساس بناء من النوع القياسي لتركيب حاوية صناعية قياسية.
5: محدد طلاء توافقي للحماية من البيئات القاسية ضد الغازات المسببة للتآكل.
1: رمز النمط الذي يشير إلى مراجعة التصميم المادي للأجهزة أو الجيل المحدّث للمكونات الفرعية.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
ALR121-S51
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
0.34 كجم (صافي) / 1.5 كجم (الشحن)
الأبعاد
حجم بصمة فتحة الإدخال/الإخراج القياسية لسلسلة CENTUM
درجة حرارة التشغيل
تطبق المعايير البيئية لحاويات الصناعة القياسية
استهلاك الطاقة
يُستمد داخليًا عبر تتبع لوحة التوصيل الخلفية لعقدة الإدخال/الإخراج
نوع المنتج
وحدات الاتصال التسلسلي
واجهة الاتصال
RS-422 / RS-485 (نظام 4 أسلاك)
طريقة الاتصال
من نقطة إلى نقطة (RS-422) / متعدد النقاط (RS-485)
وظيفة الاتصال
تتبع نصف مزدوج (Half-duplex tracking)
طريقة المزامنة
مزامنة البدء-التوقف (غير متزامنة)
سرعة الإرسال
1200 / 2400 / 4800 / 9600 / 19200 / 38400 بت في الثانية
الحماية البيئية
لوحة مكسوة بطلاء متوافق
مواصفات نظام التحكم بالعملية
تحكيم شبكة بروتوكول حلقة 4-20 مللي أمبير HART تنشئ وحدة الاتصال التسلسلي بوابة أجهزة حتمية عبر قنواتها المزدوجة RS-422/RS-485 ذات 4 أسلاك، لربط الأنظمة الفرعية الخارجية مثل PLCs أو محللات الغاز المتخصصة مباشرة بالهيكل الرئيسي لنظام التحكم الموزع (DCS). وهي تربط المتغيرات الخارجية بكتل سجل النظام الداخلية، مما يسمح بدمج بيانات النظام الفرعي الرقمي مع حلقات تنظيم 4-20 مللي أمبير المركزية.
أداء العزل بين القنوات يتم قمع الحلقات الأرضية والضوضاء الناتجة عن الوضع المشترك عبر حواجز العزل الكهربائي المدمجة. يمنع هذا التصميم الشذوذات الكهربائية من جانب المجال، والارتفاعات المفاجئة الناتجة عن الصواعق، أو الدوائر القصيرة المحلية على خطوط RS-485 التفاضلية لمسافات طويلة من الانتقال إلى مسارات الاتصال المجاورة أو تعطيل ناقل المنطق الداخلي للوحة التوصيل الخلفية.
