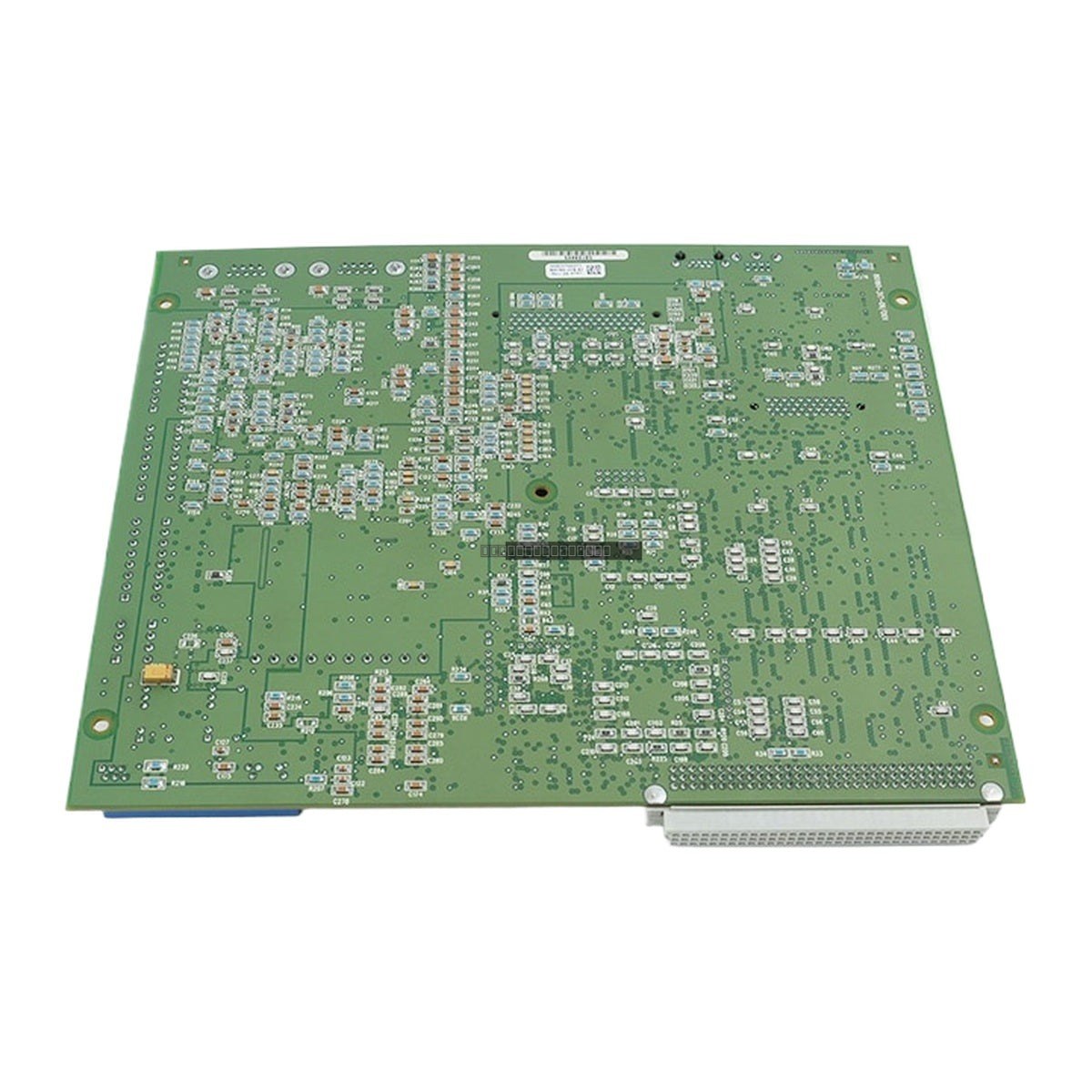

تُعد لوحة Allen-Bradley 80190-320-03-R لوحة واجهة عميل (CIB) مُصممة لأنظمة محركات الجهد المتوسط من سلسلة PowerFlex 7000. تعمل هذه الوحدة كمركز اتصال رئيسي ولوحة تحكم رئيسية، مما يسهل الارتباط الأساسي بين المشغل والمحرك للتكوين والمراقبة في الوقت الفعلي وإدارة النظام.
الميزات
مصممة خصيصًا لمحركات الجهد المتوسط من سلسلة PowerFlex 7000.
منفذ واجهة مدمج لتكوين وتشخيص الوصول.
واجهة مستخدم مدمجة تتميز بـ 4 أزرار ضغط لمسية.
اتصال إيثرنت 10/100 Base-T RJ-45 للتكامل مع الشبكة.
دعم الإدخال/الإخراج الرقمي المتوازي مع 3 مدخلات تيار مستمر 24 فولت.
منطق حماية متقدم لحماية المحرك والمحرك.
التطبيقات
النفط والغاز: إدارة مضخات نقل النفط الخام، ضواغط الغاز الطبيعي، وأنظمة الحفر البحرية.
التعدين والمعادن: التحكم في سيور النقل للخدمة الشاقة، مصاعد المناجم، المطاحن، والمراوح الصناعية.
المياه والمواد الكيميائية: تشغيل محطات ضخ معالجة مياه الصرف الصحي واسعة النطاق، والمبثقات، ومعدات الخلط.
المواصفات الفنية
النموذج
80190-320-03-R
الشركة المصنعة
Allen-Bradley (Rockwell Automation)
واجهة المستخدم
4 أزرار ضغط لمسية
الإيثرنت
1 × 10/100 Base-T RJ-45
الإدخال/الإخراج الرقمي
3 مدخلات تيار مستمر 24 فولت
درجة حرارة التشغيل
-20 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
5 - 95% رطوبة نسبية (غير مكثفة)
الوزن
0.4 كجم
إرشادات التثبيت
إيقاف التشغيل: تأكد دائمًا من فصل الطاقة عن نظام القيادة تمامًا وإغلاقه قبل محاولة تركيب أو إزالة لوحة الواجهة.
احتياطات التفريغ الكهروستاتيكي (ESD): استخدم حزامًا معصميًا مؤرضًا وإجراءات التعامل السليمة مع التفريغ الكهروستاتيكي لمنع تلف المكونات الإلكترونية الحساسة.
التثبيت: تأكد من تثبيت اللوحة بالكامل في الفتحة المخصصة لها داخل رف التحكم في القيادة للحفاظ على اتصال كهربائي موثوق.
توجيه الكابلات: أبقِ كابلات الاتصال (إيثرنت/RS-485) بعيدًا عن خطوط الطاقة ذات الجهد العالي لتقليل التداخل الكهرومغناطيسي (EMI).
البيئة: تأكد من أن خزانة القيادة نظيفة وأن مسارات التهوية واضحة للحفاظ على نطاق درجة حرارة التشغيل المحدد.
الأسئلة الشائعة
هل هذه اللوحة متوافقة مع جميع محركات PowerFlex؟
تم تصميم هذه اللوحة خصيصًا لسلسلة PowerFlex 7000. يرجى التحقق من مراجعة الأجهزة المحددة لبرنامج التشغيل الخاص بك ومتطلبات التوافق قبل التثبيت.
ما هو الدور الأساسي لهذه اللوحة؟
تعمل لوحة 80190-320-03-R كمنسق مركزي للمنطق والحماية، حيث تعالج خوارزميات التحكم وتدير واجهة المستخدم لتكوين محرك الأقراص ومراقبة الأعطال.
هل تدعم هذه اللوحة المراقبة عن بعد؟
نعم، تتضمن اللوحة منفذ إيثرنت RJ-45، مما يسمح بدمجها في الشبكات الصناعية للمراقبة عن بعد وتكوين المعلمات.
