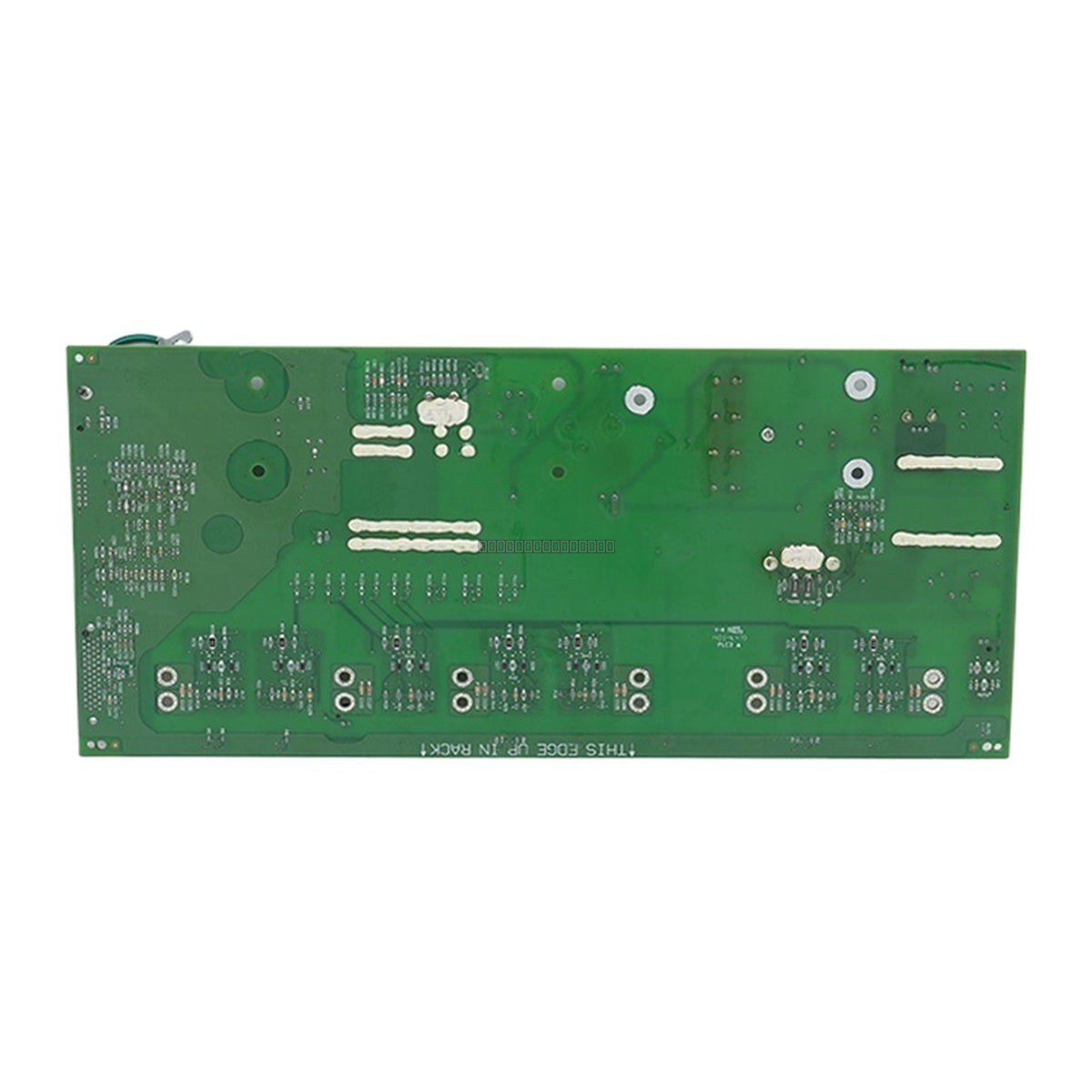

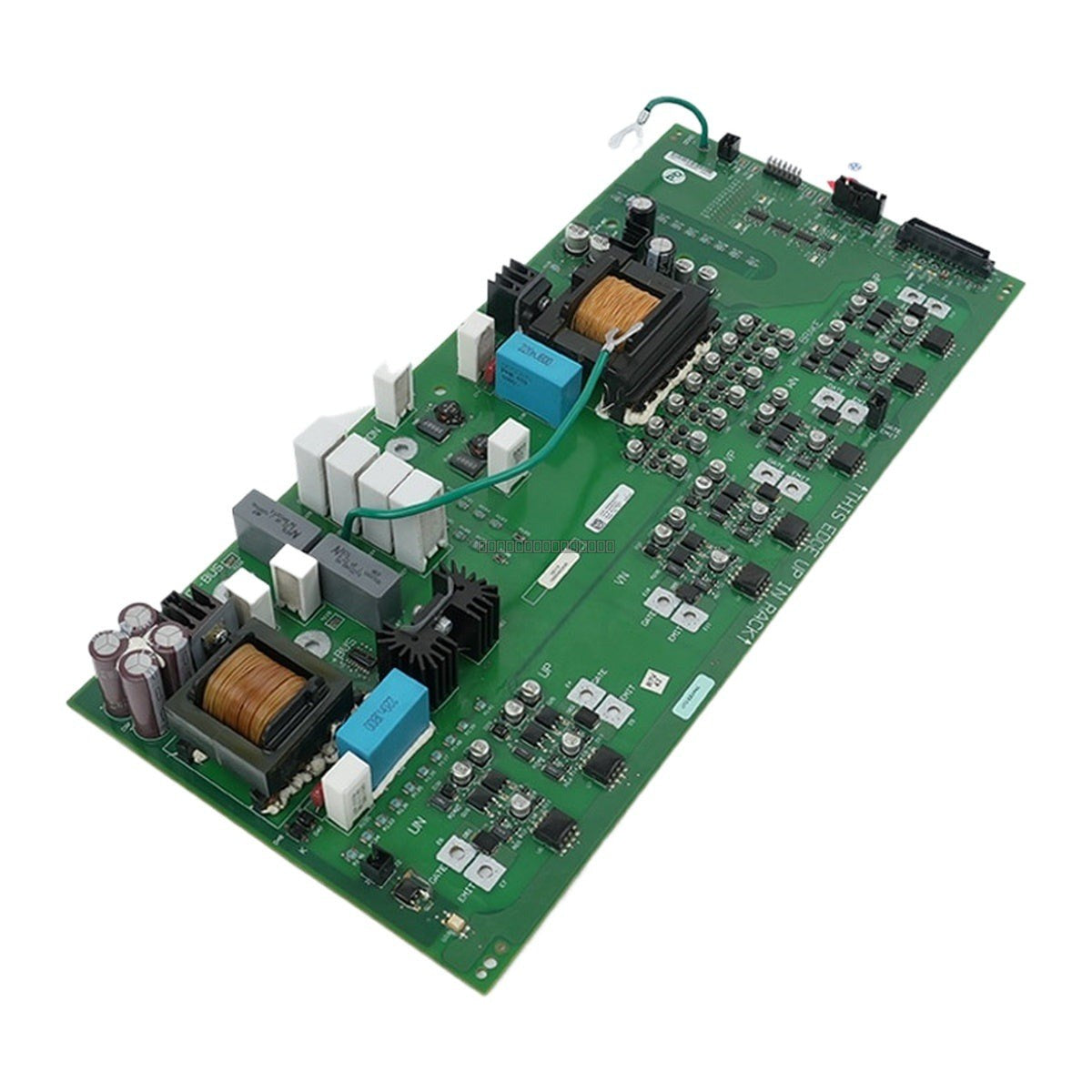

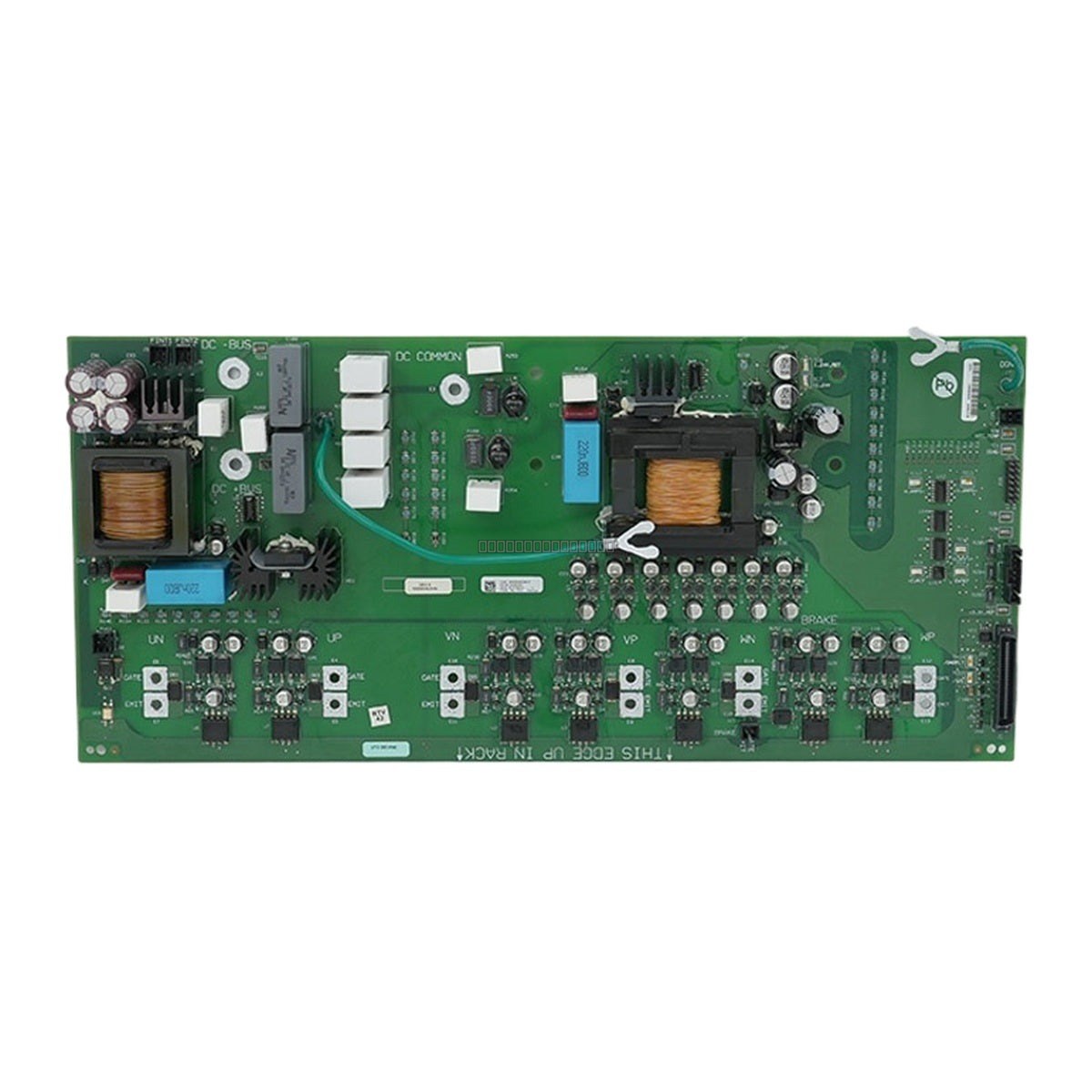

تُعد لوحة Allen-Bradley 333299-A01 لوحة واجهة طاقة (PIB) مصممة لمشغلات التردد المتغير للتيار المتردد من سلسلة PowerFlex 750. يعمل هذا المكون كواجهة مادية وكهربائية حاسمة بين وحدة التحكم ذات الجهد المنخفض ومرحلة الطاقة ذات الجهد العالي، وقد تم تصميمها خصيصًا لتكوينات محركات الإطار 7 المصنفة عند 300 حصان.
الميزات
متوافقة مع طرازات محركات PowerFlex 753 و PowerFlex 755
تُسهّل إشارات قيادة البوابة عالية الطاقة لوحدات طاقة IGBT
تُوفر ملاحظات فورية عن حالة التشغيل وظروف الأعطال الحرجة (التيار الزائد/الجهد الزائد)
مصممة لأنظمة القيادة 480 فولت تيار متردد
التطبيقات
السيارات والإطارات: النقل المتزامن لأنظمة التجميع والتأطير عالية السرعة
الأغذية والمشروبات: إدارة المكونات وتتبع الامتثال للعمليات
المياه ومياه الصرف الصحي: تنظيم التدفق والضغط القائم على محرك التردد المتغير VFD لتحقيق كفاءة الطاقة
النفط والغاز: أتمتة استخراج وخطوط الأنابيب البرية والبحرية
المواصفات الفنية
طراز المنتج
333299-A01
توافق المحرك
سلسلة PowerFlex 750 (الإطار 7)
جهد ناقل التيار المستمر
510-750 فولت تيار مستمر
تيار الخرج
حتى 1200 أمبير
تردد التبديل
2-16 كيلو هرتز
درجة حرارة التشغيل
0 درجة مئوية إلى +50 درجة مئوية (ينطبق خفض التصنيف فوق 50 درجة مئوية)
درجة حرارة التخزين
-25 درجة مئوية إلى +55 درجة مئوية
الرطوبة النسبية
5% إلى 95% غير مكثفة
إرشادات التركيب
السلامة أولاً: بعد إزالة طاقة الإدخال، انتظر 5 دقائق على الأقل حتى يتم تفريغ مكثفات ناقل التيار المستمر بالكامل قبل التعامل معها.
التحقق: استخدم دائمًا مقياسًا رقميًا متعددًا معايرًا للتحقق من أن جهد ناقل التيار المستمر عند نقاط الاختبار +DC و -DC صفر قبل إجراء الصيانة.
حماية ضد التفريغ الكهروستاتيكي: تحتوي هذه اللوحة على مكونات إلكترونية حساسة. استخدم حزام معصم للتحكم في الكهرباء الساكنة مؤرضًا بشكل صحيح واتبع إجراءات التخفيف من التفريغ الكهروستاتيكي القياسية أثناء التركيب.
الارتفاع: مُصنّفة للتركيب حتى 1000 متر دون تخفيض التصنيف؛ طبق تخفيضًا بنسبة 1.2% لكل 100 متر للتركيبات بين 1000 متر و 4000 متر.
الأسئلة الشائعة
ما هي وظيفة اللوحة 333299-A01؟
تعمل كلوحة واجهة طاقة رئيسية، مسؤولة عن تحويل أوامر التحكم ذات الجهد المنخفض إلى إشارات قيادة بوابة عالية الطاقة لوحدات IGBT لإدارة سرعة المحرك وعزمه.
هل هذه اللوحة متوافقة مع جميع محركات PowerFlex؟
تم تصميمها خصيصًا لسلسلة PowerFlex 750 (طرازات 753 و 755) في تكوينات الإطار 7، 480 فولت.
ما هي فترة الضمان؟
نقدم ضمانًا لمدة 12 شهرًا من تاريخ التسليم لهذا المكون.
