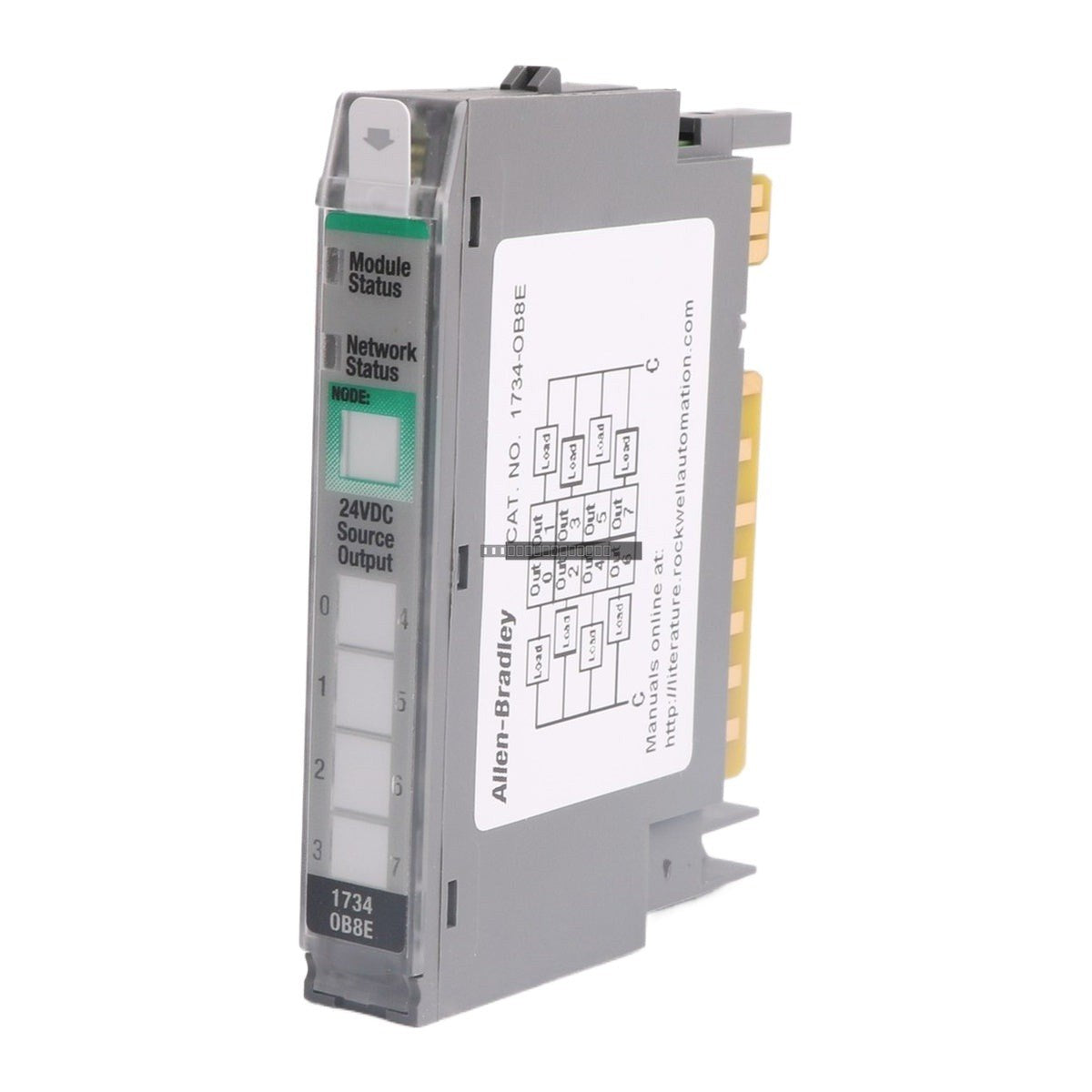

Allen-Bradley 1734-OB8E هو وحدة إخراج رقمية عالية الكثافة مصممة لنظام POINT I/O. توفر هذه الوحدة ثماني (8) قنوات إخراج مصدر، مصممة خصيصًا لتطبيقات 24 فولت تيار مستمر. وهي محمية إلكترونيًا، مما يضمن أداءً قويًا في بيئات التحكم الصناعية المتطلبة. كجزء من عائلة POINT I/O، توفر بصمة مدمجة ومعيارية تتيح التوسع المرن للنظام والاستخدام الفعال للمساحة داخل خزانات التحكم.
الميزات
ثماني (8) قنوات إخراج رقمية مصدر.
مخرجات محمية إلكترونيًا لتعزيز الموثوقية.
تصميم مدمج مناسب للتثبيت على قضيب DIN في الأماكن الضيقة.
متوافق مع اللوحة الخلفية POINTBus للاتصال السلس مع المحول.
تبديد طاقة منخفض يبلغ 2.0 واط.
المواصفات الفنية
النموذج
1734-OB8E
عدد المخارج
8
جهد الخرج
24 فولت تيار مستمر (نطاق 10-28.8 فولت تيار مستمر)
تيار الخرج
3 أمبير لكل وحدة
تيار الاندفاع
2 أمبير لمدة 10 مللي ثانية (يمكن تكرارها كل 3 ثوانٍ)
سحب التيار
75 مللي أمبير عند 5 فولت تيار مستمر
تبديد الطاقة
2.0 واط
تيار POINTBus
75 مللي أمبير
إرشادات التثبيت
تأكد من فصل طاقة النظام قبل تثبيت أو إزالة الوحدة من قاعدة POINT I/O.
قم بتركيب الوحدة على قضيب DIN قياسي، وتأكد من تثبيتها بإحكام في القاعدة الطرفية.
حافظ على خلوص مناسب حول الوحدة للسماح بالتهوية الكافية وتبديد الحرارة.
استخدم كابلات محمية لإشارات الخرج لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات عالية الضوضاء.
تحقق من أن مستويات الجهد تتطابق مع مواصفات الوحدة قبل توصيل الطاقة لمنع تلف دائرة الإخراج.
تعامل بحذر لمنع تلف التفريغ الكهروستاتيكي (ESD)؛ استخدم حزام معصم مؤرض عند التعامل مع المكونات الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1734-OB8E؟
الوحدة 1734-OB8E هي وحدة إخراج رقمية تستخدم لربط وحدة تحكم بأجهزة ميدانية مثل المرحلات أو الملامسات أو مصابيح المؤشر، وتوفر 8 قنوات إخراج مصدر بجهد 24 فولت تيار مستمر.
هل هذه الوحدة محمية إلكترونيًا؟
نعم، تتميز الوحدة 1734-OB8E بحماية إلكترونية لحماية الوحدة من الأعطال الكهربائية الشائعة.
ما هو تصنيف التيار لهذه الوحدة؟
تدعم الوحدة تيار إخراج إجمالي يبلغ 3 أمبير لكل وحدة، مع قدرات تيار اندفاع محددة تبلغ 2 أمبير لمدة 10 مللي ثانية.
