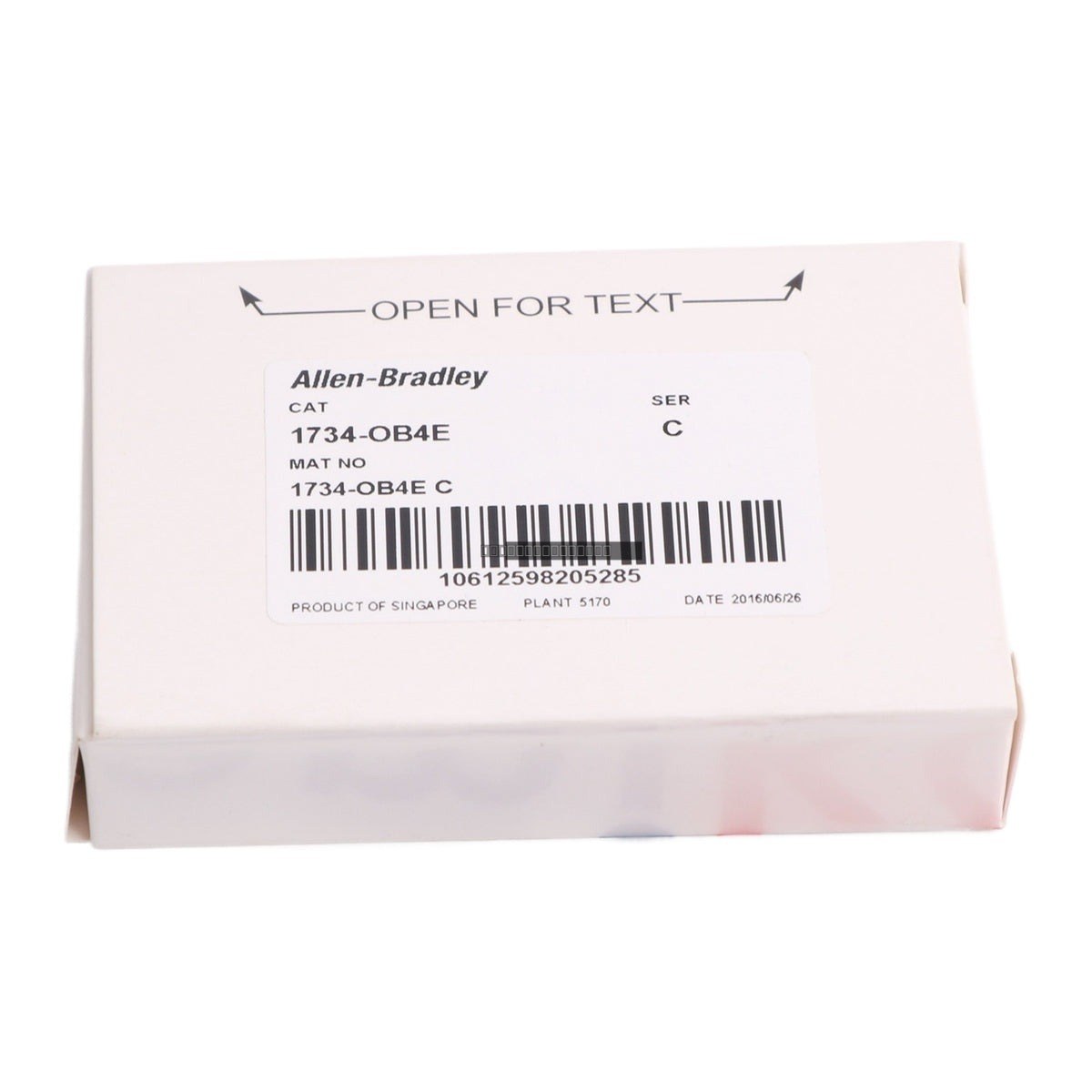

Allen-Bradley 1734-OB4E هي وحدة إخراج تيار مستمر رقمية مدمجة بأربع قنوات تنتمي إلى عائلة POINT I/O. تم تصميم هذه الوحدة لتطبيقات الإدخال/الإخراج الموزعة عالية الكثافة، وتوفر تبديلًا موثوقًا لأحمال تيار مستمر 24 فولت. تتميز بحماية إلكترونية للحماية من الدوائر القصيرة والحمل الزائد، مما يضمن استمرارية التشغيل في بيئات التحكم الصناعية.
الميزات
أربع قنوات إخراج مصدر مستقلة.
جهد تشغيل اسمي 24 فولت تيار مستمر.
حماية إلكترونية متكاملة لدوائر الإخراج.
تصميم مدمج ومعياري مناسب لخزائن التحكم ذات المساحة المحدودة.
قابلية التركيب على سكة DIN لسهولة التركيب والإزالة السريعة ضمن نظام POINT I/O.
التطبيقات
تستخدم هذه الوحدة بشكل شائع في أنظمة التصنيع الآلي، والتحكم في العمليات، وأنظمة مراقبة مستوى الماكينة. وهي مثالية للتوصيل بالمشغلات، والمرحلات، والمؤشرات التي تتطلب إشارة مصدر تيار مستمر 24 فولت من PLC أو عقدة تحكم موزعة.
المواصفات الفنية
النموذج
1734-OB4E
نوع الوحدة
إخراج تيار مستمر رقمي
عدد القنوات
4
نوع الإخراج
تزويد تيار
تصنيف الجهد
24 فولت تيار مستمر
الحماية
إلكترونية
التركيب
سكة DIN
نوع العلبة
نمط مفتوح
إرشادات التثبيت
تأكد من فصل طاقة النظام قبل تركيب أو إزالة الوحدة من قاعدة POINT I/O.
قم بتركيب الوحدة على سكة DIN قياسية 35 مم.
تحقق من أن الوحدة مثبتة ومحكمة بالكامل في واجهة الاتصال أو القاعدة الطرفية المجاورة.
حافظ على خلوص مناسب حول الوحدة للسماح بتدفق الهواء الكافي وتبديد الحرارة.
استخدم كابلات محمية لإشارات الإدخال/الإخراج لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
الالتزام بالقوانين الكهربائية المحلية لممارسات التأريض والأسلاك.
الأسئلة الشائعة
هل 1734-OB4E محمية ضد الدوائر القصيرة؟ نعم، تتضمن الوحدة ميزات حماية إلكترونية لمنع التلف الناتج عن الدوائر القصيرة والحمل الزائد على قنوات الإخراج.
ما هي طريقة التركيب لهذه الوحدة؟ تم تصميم 1734-OB4E للتركيب على سكة DIN، مما يسمح لها بالاندماج بسلاسة في تكوينات رفوف POINT I/O القياسية.
