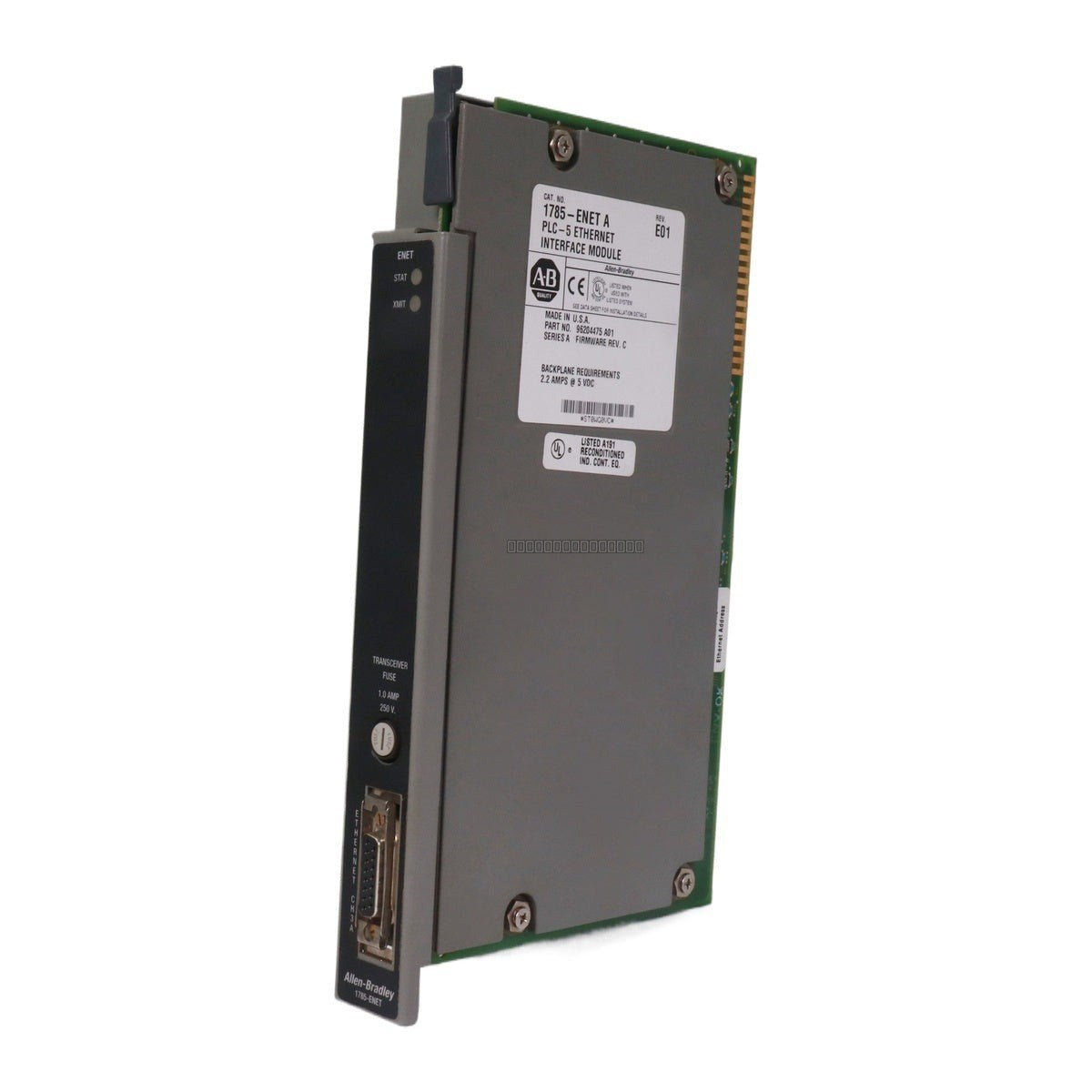

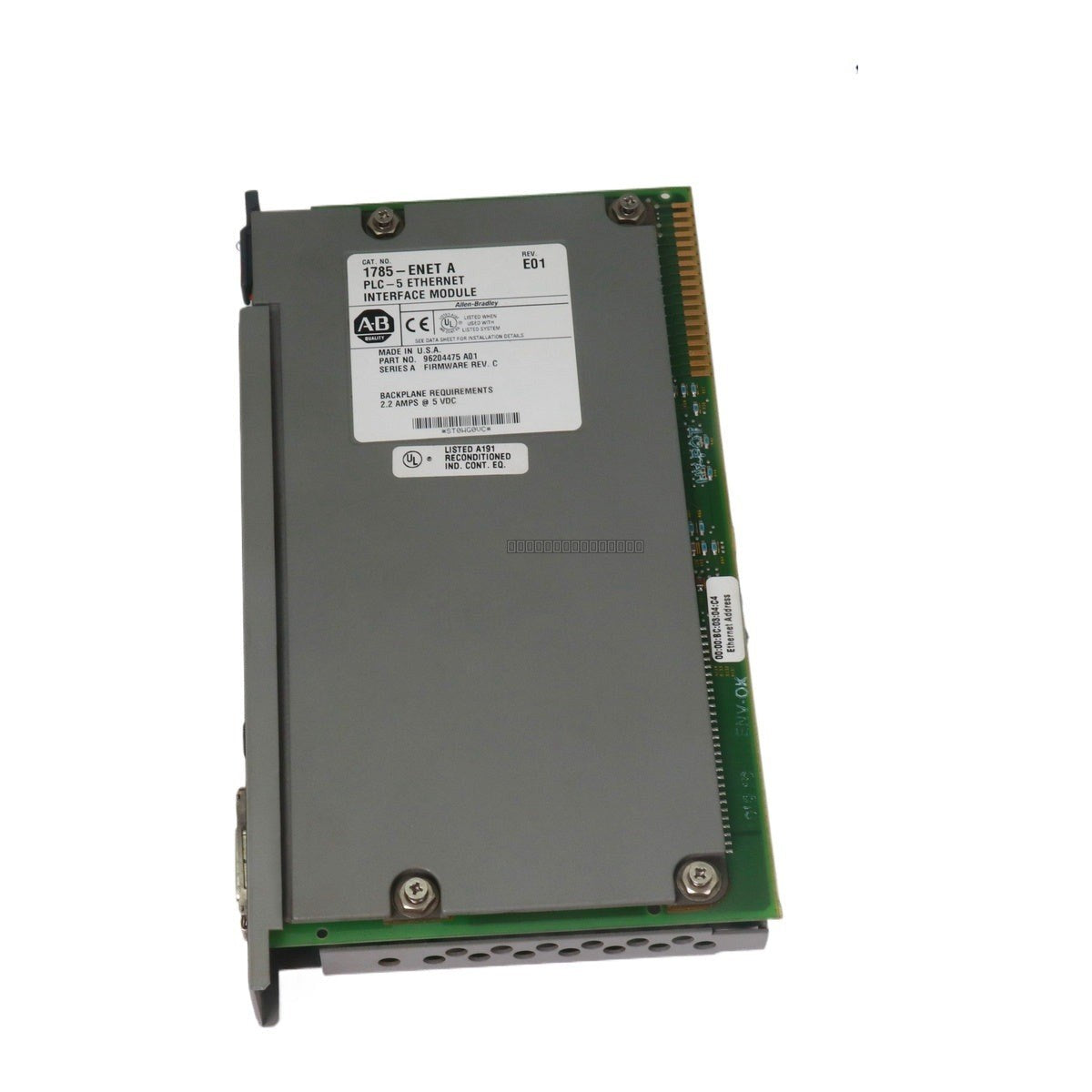

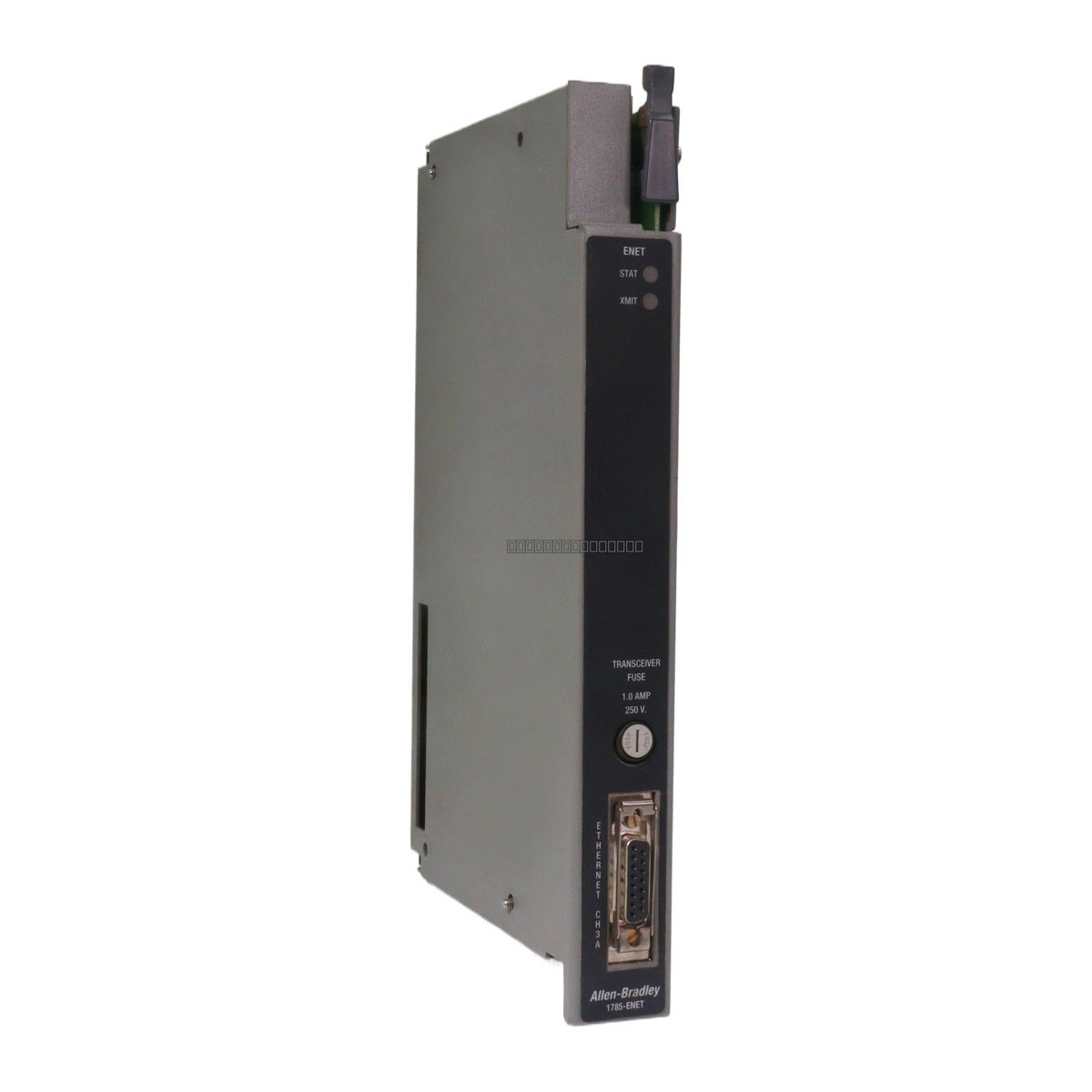

وحدة Allen-Bradley 1785-ENET هي وحدة واجهة اتصال متخصصة مصممة لتوفير اتصال Ethernet/IP لوحدات التحكم المبرمجة PLC-5. تعمل هذه الوحدة كوحدة جانبية، حيث تُركب مباشرة على جانب معالج PLC-5 لتسهيل تبادل البيانات عالي السرعة عبر شبكات Ethernet TCP/IP القياسية.
الميزات
توفر إمكانيات اتصال Ethernet/IP لمعالجات PLC-5 المحسنة.
توصيل فيزيائي مباشر بالجانب الأيسر من معالج PLC-5 عبر رأس موصل 62 دبوسًا.
تدعم سرعات نقل بيانات 10/100 ميجابت في الثانية مع التفاوض التلقائي.
مزودة بمنفذ إيثرنت RJ45 للتكامل الشبكي القياسي.
مؤشرات حالة مدمجة (STAT، 100M، 10M) لمراقبة الارتباط والنشاط في الوقت الفعلي.
تدعم قدرة الارتباط المزدوج عند استخدامها مع وحدات تحكم PLC-5 محددة مزودة بإيثرنت.
التطبيقات
إنتاج السيارات: تنسيق عالي السرعة بين وحدات تحكم متعددة في خطوط توليد الطاقة والطلاء.
مناولة المواد: توجيه وتتبع أنظمة توزيع الأمتعة والشحن والطرود.
معالجة المياه: رابط اتصال SCADA لمرافق المياه والصرف الصحي البلدية.
إنتاج المعادن: تحكم في الوقت الفعلي لعمليات تشكيل المعادن والصب.
الأغذية والمشروبات: مراقبة عمليات التخمير والتخمير في المنشآت الكبيرة.
المواصفات الفنية
الموديل
1785-ENET
بروتوكول الاتصال
Ethernet TCP/IP
الواجهة
8-pin RJ45
التيار الخلفي
1.0 A @ 5V DC
تبديد الطاقة
5 واط
تبديد الحرارة
17.06 وحدة حرارية بريطانية/ساعة
جهد العزل
50 فولت
فئة الأسلاك
2 (على منافذ الاتصال)
رمز درجة الحرارة
T5
إرشادات التركيب
إيقاف التشغيل: تأكد من فصل جميع الطاقة عن هيكل الإدخال/الإخراج 1771 ووحدة التحكم PLC-5 قبل التركيب لمنع فقدان الذاكرة أو أعطال المعالج.
التعامل مع ESD: استخدم احتياطات التفريغ الكهربائي الساكن (ESD) القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
رأس الموصل: قم بتثبيت رأس الموصل ذي الـ 62 دبوسًا في الموصل المقابل على الجانب الأيمن من وحدة 1785-ENET.
التركيب: قم بمحاذاة رأس الموصل مع المنفذ المقابل على الجانب الأيسر من معالج PLC-5. اضغط بقوة لتثبيت الاتصال وتأمين التجميع باستخدام براغي التثبيت المرفقة.
التوافق: تحقق من سلسلة ومراجعة معالج PLC-5 الخاص بك مقابل مصفوفة توافق 1785-ENET لضمان التشغيل السليم.
الأسئلة الشائعة
ما هو 1785-ENET؟
Allen-Bradley 1785-ENET هي وحدة جانبية مصممة لتوفير إمكانيات اتصال Ethernet لمعالجات PLC-5 المحسنة.
ما هو نوع اتصال 1785-ENET؟
يتم تركيب الوحدة مباشرة على الجانب الأيسر من معالج PLC-5 باستخدام رأس 62 دبوسًا وتوفر موصل RJ45 لاتصال Ethernet بسرعة 10/100 ميجابت في الثانية.
ما الذي يشير إلى إعداد 1785-ENET خاطئ؟
سيومض مؤشر LED الخاص بحالة الوحدة (STAT) برمز خطأ 37 إذا كان معالج PLC-5 المتصل غير متوافق مع الوحدة.
هل يمكنني استخدام بطاقتين في PLC واحد؟
لا، تدعم Rockwell Automation بطاقة 1785-ENET واحدة فقط لكل معالج. لمتطلبات الشبكة الفرعية المزدوجة، فكر في استخدام معالج مزود بإيثرنت مدمج.
