وحدة تحكم ألن برادلي 1766-L32BWA مايكرو لوجيك 1400

الوصف

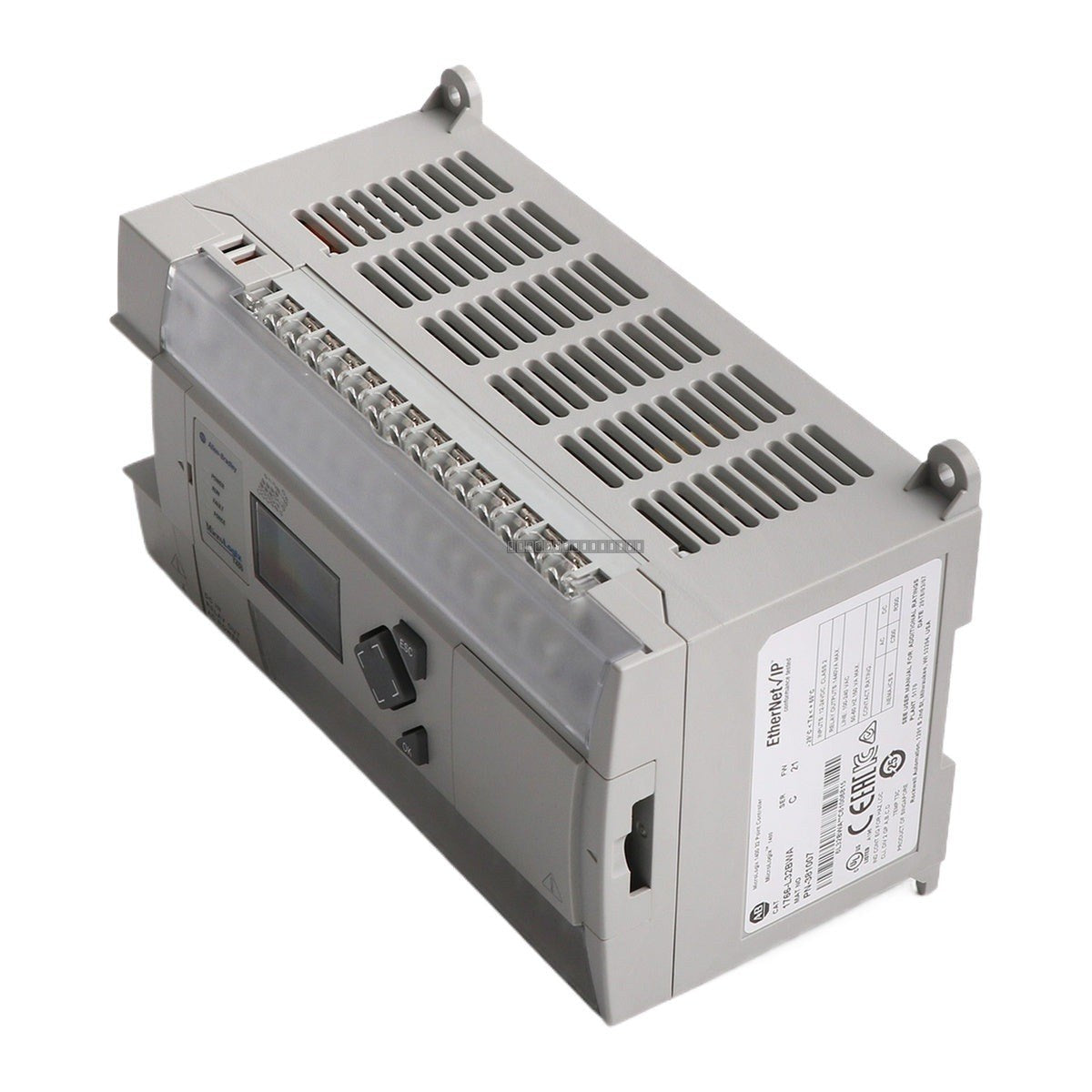

Allen-Bradley 1766-L32BWA هو وحدة تحكم منطقية قابلة للبرمجة (PLC) من طراز MicroLogix 1400 عالية الأداء، مصممة لتطبيقات الأتمتة الصناعية الصغيرة والمتوسطة الحجم. تدمج وحدة التحكم المدمجة هذه إمكانيات اتصال متقدمة، بما في ذلك منفذ إيثرنت، ومنفذ RS-232/RS-485 مدمج ومعزول، ومنفذ RS-232 غير معزول، مما يسهل التكامل السلس في الشبكات الصناعية الحديثة. ويتميز بشاشة LCD مدمجة ذات إضاءة خلفية للمراقبة المحلية، وتشخيص الحالة، وتكوين الشبكة.

الميزات

• وحدات الإدخال/الإخراج المدمجة: 12 مدخلًا سريعًا 24 فولت تيار مستمر، 8 مدخلات عادية 24 فولت تيار مستمر، و12 مخرجًا تتابعًا.
• عد عالي السرعة: يدعم ما يصل إلى 6 عدادات عالية السرعة مدمجة بتردد 100 كيلو هرتز.
• الاتصال: إيثرنت مدمج (يدعم DNP3، خادم ويب، وبريد إلكتروني)، ومنافذ RS-232، وRS-485.
• التوسع: يدعم ما يصل إلى 7 وحدات إدخال/إخراج توسيع إضافية من سلسلة 1762.
• واجهة LCD: شاشة بإضاءة خلفية لعرض حالة وحدة التحكم، ومراقبة وحدات الإدخال/الإخراج، وأكواد الأخطاء.
• ساعة الوقت الحقيقي: ساعة RTC مدمجة للتحكم والتسجيل الزمني.

التطبيقات

• مناولة المواد: أنظمة النقل، الفرز، وأتمتة خطوط التجميع.
• التعبئة والتغليف والأغذية/المشروبات: التحكم في آلات التعبئة ومعدات المعالجة.
• التدفئة والتهوية وتكييف الهواء وأتمتة المباني: التحكم في المضخات، إدارة الإضاءة، ومراقبة البيئة.
• المياه/الصرف الصحي: تكامل SCADA وتسجيل البيانات عن بعد.
• معدات OEM: التكامل في الآلات التجارية مثل الغسالات الصناعية ووحدات البيع الآلي.

المواصفات الفنية

إرشادات التركيب

• الاتجاه: يجب تركيب وحدة التحكم أفقيًا لضمان التبديد الحراري المناسب. لا يدعم التركيب الرأسي.
• البيئة: قم بالتركيب في بيئة صناعية نظيفة وجافة. تأكد من أن موقع التركيب لا يتجاوز فئة الجهد الزائد II.
• الأسلاك: تحقق من مصدر الطاقة 100/240 فولت تيار متردد قبل التوصيل. ارجع إلى مخططات الكتلة الطرفية المحددة لأسلاك الإدخال/الإخراج لمنع التلف.
• السلامة: قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة الوحدات أو إجراء تغييرات في الأسلاك.
• التعامل مع التفريغ الكهروستاتيكي: استخدم احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لحماية الدوائر الداخلية.

الأسئلة الشائعة

ما هو 1766-L32BWA؟

Allen-Bradley 1766-L32BWA هو وحدة تحكم منطقية قابلة للبرمجة (PLC) من طراز MicroLogix 1400 مصممة لمهام التحكم الصناعي. تعمل على طاقة 100/240 فولت تيار متردد وتوفر 20 مدخلاً رقميًا و12 مخرجًا تتابعًا.

هل يحتوي على وحدات إدخال/إخراج تناظرية؟

لا تتضمن الوحدة الأساسية 1766-L32BWA وحدات إدخال/إخراج تناظرية مدمجة، ولكن يمكن توسيعها بما يصل إلى سبع وحدات توسيع إدخال/إخراج من سلسلة 1762 لإضافة إمكانيات تناظرية أو رقمية إضافية.

كيف يمكنني مراقبة حالة وحدة التحكم؟

تتميز الوحدة بشاشة LCD مدمجة ولوحة مفاتيح، مما يسمح للمستخدمين بعرض حالة وحدات الإدخال/الإخراج، وتغيير عناوين IP، ومراقبة رموز الأخطاء مباشرة على الجهاز.
