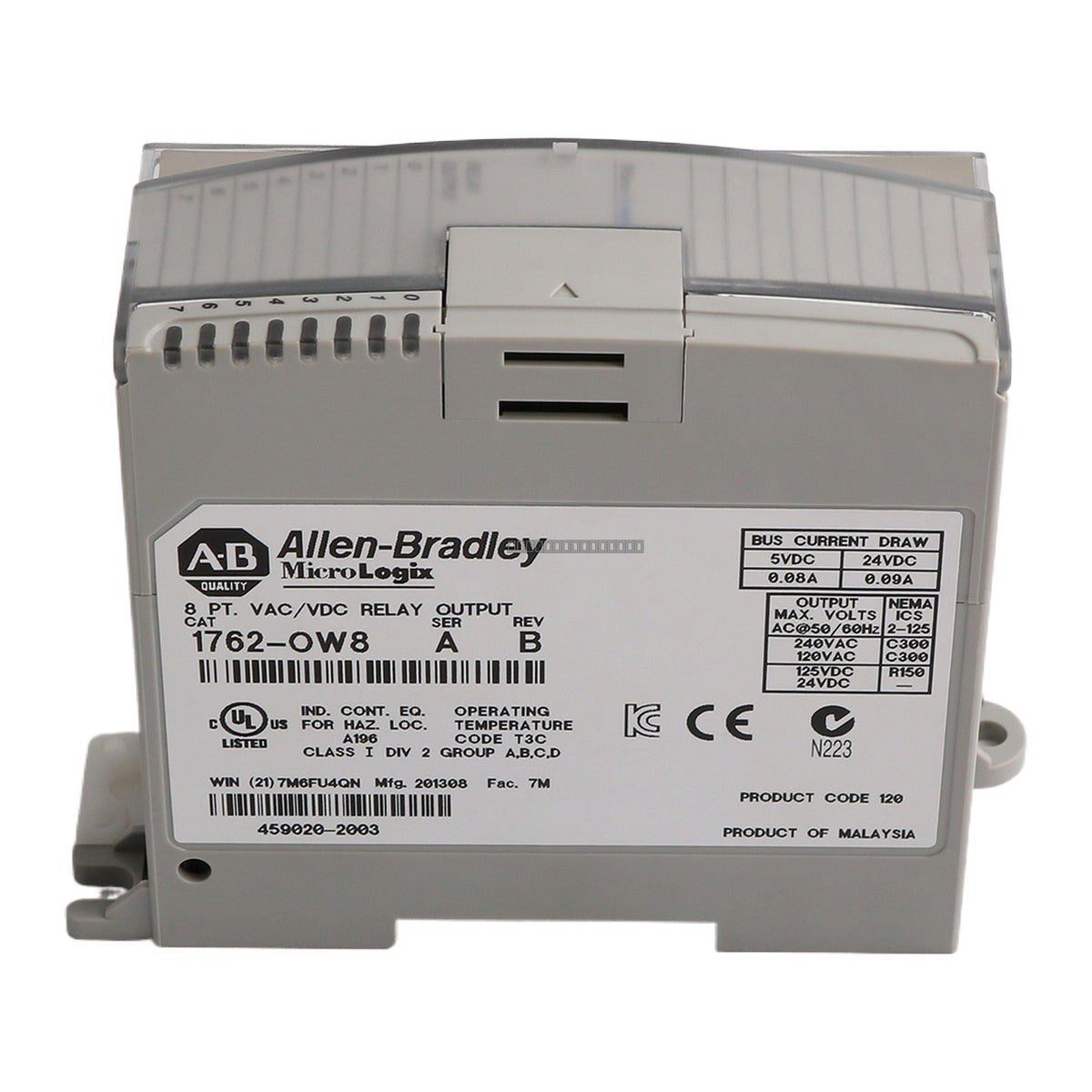

Allen-Bradley 1762-OW8 هو وحدة تمديد مخرج مرحل متخصصة مصممة لعائلات وحدات التحكم MicroLogix 1100 و 1200 و 1400. توفر هذه الوحدة ثماني نقاط مخرج مرحل معزولة، مما يتيح التحكم في أجهزة المجال المختلفة مثل مشغلات المحركات، والموصلات، وصمامات الملف اللولبي. تم تصميمها لتوفير قدرات تحويل مرنة لتطبيقات حمل التيار المتردد والتيار المستمر ضمن أنظمة التحكم الصناعية.
الميزات
ثماني (8) قنوات مخرج مرحل مستقلة للتيار المتردد/التيار المستمر.
منظمة في مجموعتين (2) معزولتين من أربع (4) قنوات لكل منهما.
متوافقة مع وحدات التحكم المنطقية القابلة للبرمجة MicroLogix 1100 و 1200 و 1400.
تدعم نطاق جهد تشغيل واسع لتكامل أجهزة المجال المتنوعة.
تصميم مدمج مناسب لخزائن التحكم ذات المساحات المحدودة.
خيارات تركيب على سكة DIN أو لوحة لتركيب مرن.
المواصفات الفنية
طراز المنتج
1762-OW8
نوع المخرج
مرحل مفتوح عادةً
عدد المخارج
8
المجموعات
2 (4 نقاط لكل مجموعة)
نطاق جهد التشغيل
5-265 فولت تيار متردد؛ 5-125 فولت تيار مستمر
الحد الأقصى للتيار لكل نقطة
2.5 أمبير
تأخير الإشارة
10 مللي ثانية
التركيب
سكة DIN أو تثبيت على لوحة
تصنيف مسافة مصدر الطاقة
6 وحدات
إرشادات التثبيت
تأكد من فصل طاقة وحدة التحكم قبل تركيب أو إزالة الوحدة لمنع الصدمة الكهربائية أو تلف اللوحة الخلفية.
يجب تركيب الوحدة في بيئة نظيفة وجافة ضمن نطاق درجة حرارة التشغيل المحدد.
استخدم كابلات محمية لأسلاك الإخراج لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
تأكد من التأريض الصحيح لسكة DIN أو اللوحة للحفاظ على سلامة النظام.
تحقق من أن تيار الحمل لا يتجاوز التصنيف البالغ 2.5 أمبير لكل نقطة لمنع تدهور ملامسة المرحل.
حافظ على خلوص كافٍ حول الوحدة للسماح بتبديد الحرارة وتدفق الهواء بشكل صحيح.
الأسئلة الشائعة
ما هي وحدات التحكم المتوافقة مع 1762-OW8؟
تم تصميم 1762-OW8 خصيصًا للاستخدام مع وحدات التحكم Allen-Bradley MicroLogix 1100 و 1200 و 1400.
هل يمكن لهذه الوحدة التعامل مع أحمال التيار المتردد والتيار المستمر؟
نعم، تتميز 1762-OW8 بمخارج مرحل قادرة على تبديل كل من أحمال التيار المتردد (5-265 فولت) والتيار المستمر (5-125 فولت)، مما يجعلها متعددة الاستخدامات للغاية لتطبيقات الجهد المختلط.
كيف يتم تجميع المخارج في هذه الوحدة؟
تنقسم المخارج الثمانية إلى مجموعتين معزولتين، مع أربع قنوات في كل مجموعة، مما يسمح بتكوينات منفصلة لمصدر الطاقة إذا تطلب التطبيق ذلك.
