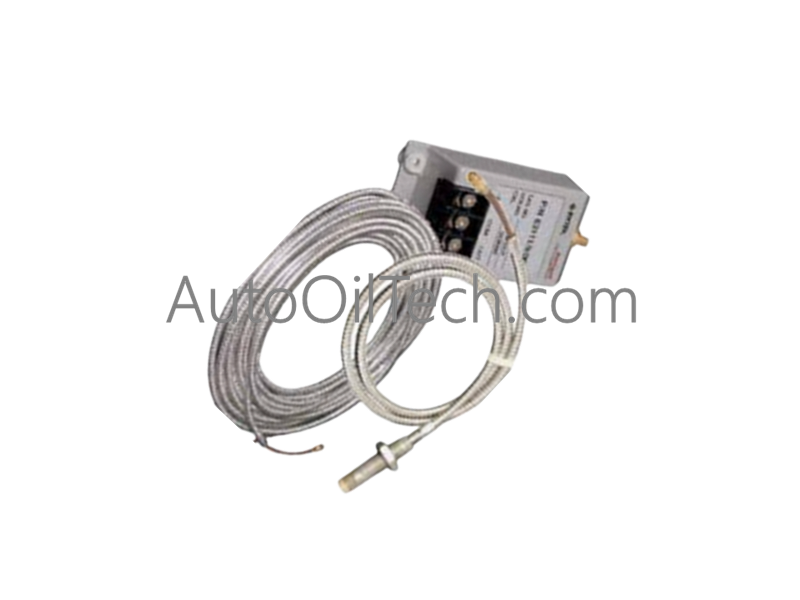

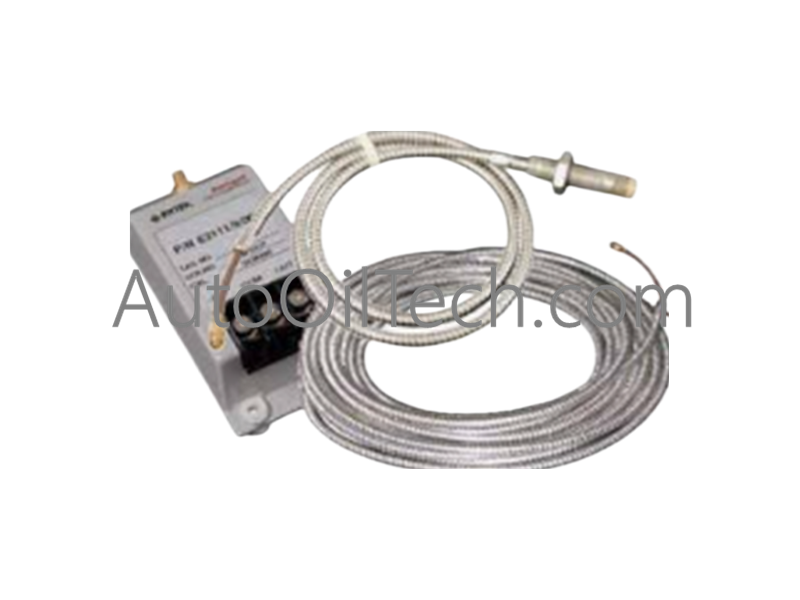

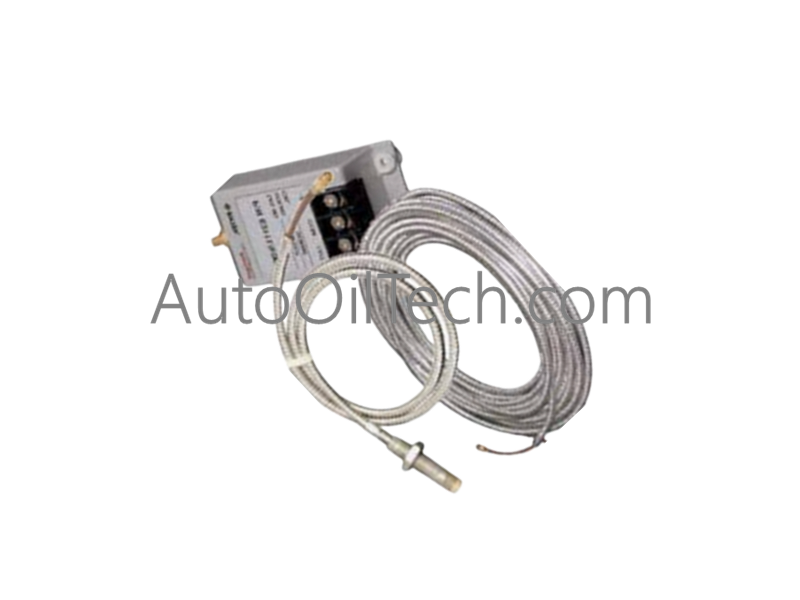

مستشعرات التقارب Allen-Bradley EK-2110-30-05-1-10

في الأوراق المالية!

Part Number: EK-2110-30-05-1-10
Brand: Allen-Bradley
Type: حساسات التقارب
Barcode: USA

Tags: Allen-Bradley 2100 Condition Monitoring , Proximity Sensors

وصف المنتج

يعمل Allen-Bradley EK-2110-30-05-1-10، والمفهرس أيضًا باسم مسبار إزاحة التيار الدوامي EK-2110-30-05-1-10، كمكون مادي مخصص لقياس اهتزاز العمود غير المتصل، والإزاحة المحورية، وموضع الدوار داخل منصات سلسلة 2100 لمراقبة الحالة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	EK-2110-30-05-1-10
الماركة	Allen-Bradley
الأصل	الولايات المتحدة الأمريكية
الوزن	0.35 كجم (0.77 رطل)
الأبعاد	63.5 ملم × 88.9 ملم × 12.7 ملم
درجة حرارة التشغيل	-20 إلى +85 درجة مئوية (-4 إلى +185 درجة فهرنهايت)
استهلاك الطاقة	يعمل بواسطة وحدة تشغيل سلسلة 2100
قطر المسبار	30 ملم
تجميع الكابلات	قسم مدرع مدمج بطول 1 متر / كابل تمديد بطول 5 متر
نوع التثبيت	تثبيت ملولب (M20 / 1/2-20 UNF مكافئ)
إشارة الخرج	خرج جهد تناظري (±1 فولت أو 0-10 فولت حسب النظام)
معيار الامتثال	مقياس متوافق مع API 670

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يستخدم مسبار Allen-Bradley EK-2110-30-05-1-10 تحريضًا كهرومغناطيسيًا عالي التردد للحفاظ على معايرة خطية لمسبار التيار الدوامي عبر هياكل حماية الآلات المتوافقة مع API 670. تم تصميم طرف المستشعر، المصمم للمراقبة في الوقت الفعلي لديناميكيات الدوار عالية السرعة، لتوليد خرج جهد تناظري يتوافق مباشرة مع اهتزاز العمود الديناميكي وإزاحة الهدف الثابت. يضمن التحقق من جهد الفجوة أثناء الإعداد الميداني التباعد المادي الصحيح بين طرف المسبار وسطح العمود المستهدف، مما يضمن كبتًا موثوقًا للتداخل وسلامة الإشارة عبر الكابل المدرع بطول 1 متر وتجميع كابل التمديد بطول 5 أمتار في البيئات الصناعية الملوثة.

الأسئلة المتكررة

س: كيف يتم التحقق من جهد فجوة الهدف المادية في EK-2110-30-05-1-10 أثناء تثبيت المسبار؟

ج: يتم التحقق من موضع المسبار الثابت من خلال مراقبة خرج جهد الفجوة المستمر (DC) عند وحدة تشغيل سلسلة 2100 المتصلة، وتعديل عمق المسبار حتى يقرأ الجهد عند القيمة المستهدفة في منتصف المقياس API 670 المحددة (عادةً -10 VDC في معايرات نظام المسبار القياسية).

س: ما هي الحماية الميكانيكية التي يوفرها القسم المدرع المدمج لكابل الإشارة؟

ج: يغلف القسم المدرع المدمج بطول 1 متر الموصل المحوري الداخلي في قناة مرنة من الفولاذ المقاوم للصدأ، مما يحمي مسار الإشارة من السحق الميكانيكي، وحطام المعادن الساخنة، والتآكل المادي بالقرب من المعدات الدوارة.

س: هل يمكن تشغيل مسبار EK-2110-30-05-1-10 بشكل مستقل بدون وحدة تشغيل متطابقة؟

ج: لا. يتطلب مسبار التيار الدوامي تيارًا محركًا عالي التردد مستمرًا يوفره وحدة تشغيل سلسلة 2100 متطابقة لتشكيل دائرة قياس معايرة كاملة.

إرشادات التركيب الميداني

قم بتركيب جسم المسبار الذي يبلغ قطره 30 ملم بإحكام في منفذ الغلاف الملولب للآلة (M20 أو 1/2-20 UNF مكافئ).
اضبط فجوة طرف المسبار باستخدام مقياس شعاعي أو بقراءة جهد الفجوة المستمر (DC) عند خرج وحدة التشغيل في ظروف السرعة الصفرية.
أحكم ربط صامولة قفل المسبار مقابل غطاء الآلة لمنع فك الربط الميكانيكي تحت الاهتزاز الهيكلي.
مرر القسم المدرع بطول 1 متر وكابل التمديد بطول 5 متر عبر قناة مخصصة، مع الحفاظ على نصف قطر انحناء لا يقل عن 25 ملم.
قم بربط موصلات الكابلات الملولبة يدويًا وقم بختم جميع التوصيلات الطرفية المكشوفة بشريط عازل مقاوم للرطوبة.
