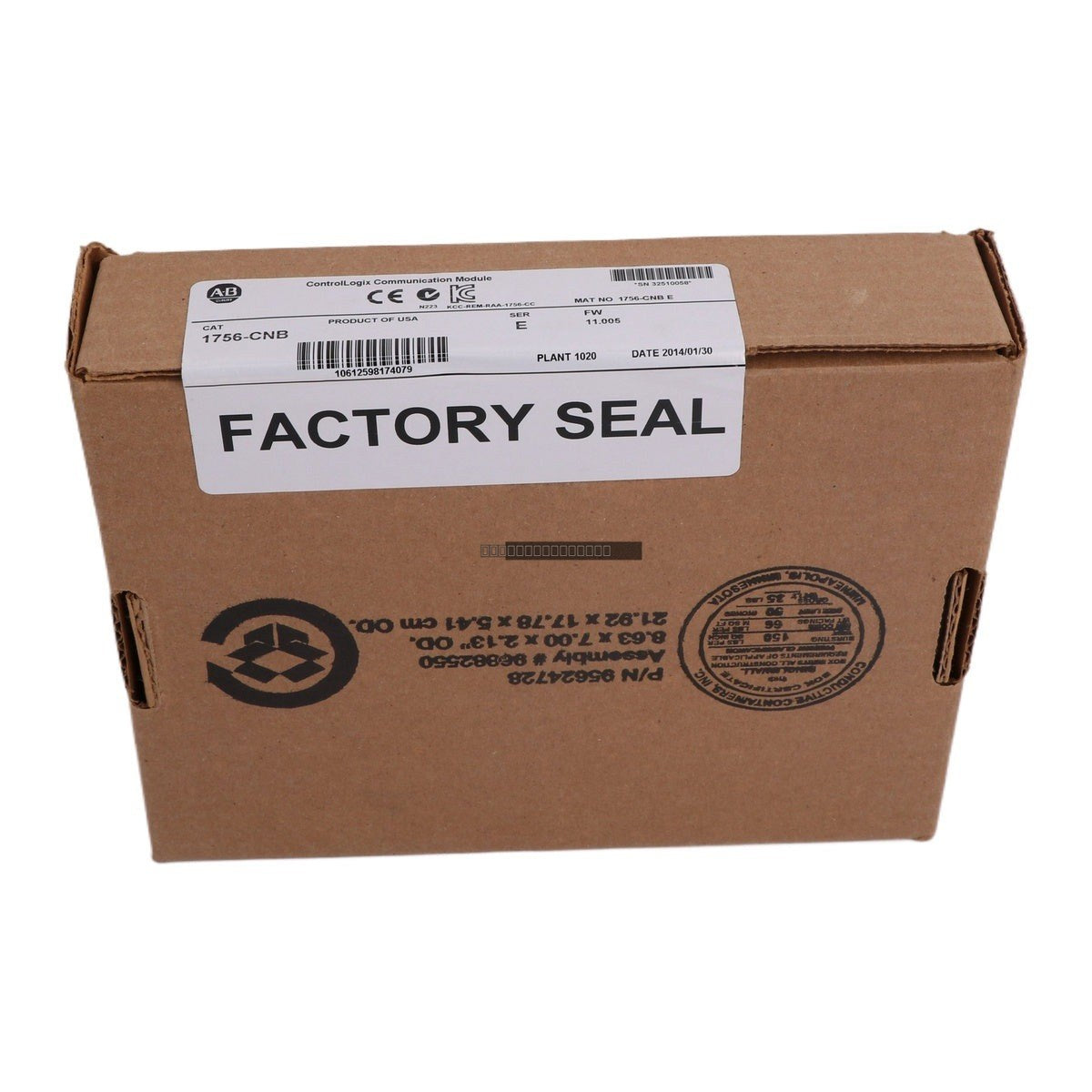

Allen-Bradley 1756-CNB هو وحدة جسر اتصالات ControlNet من ControlLogix مصممة لتسهيل تبادل البيانات عالي السرعة بين وحدة تحكم ControlLogix وشبكة ControlNet. كعنصر أساسي في بنية ControlLogix، تدير هذه الوحدة نقل بيانات الإدخال/الإخراج والرسائل عبر الشبكة، وتدعم ما يصل إلى 99 عقدة و 64 اتصالاً. يوفر واجهة موثوقة لأنظمة التحكم الموزعة التي تتطلب أداء اتصال محدد.
الميزات
يدعم اتصال ControlNet بمعدل 5 ميجابت في الثانية.
يوفر منفذ ControlNet واحدًا لاتصال الشبكة.
مصمم للاندماج السلس في هيكل ControlLogix.
يدعم ما يصل إلى 99 عقدة و 64 اتصالًا لتكوينات الشبكة القابلة للتطوير.
إدارة طاقة فعالة مع تبديد حراري منخفض.
المواصفات الفنية
موديل المنتج
1756-CNB
نوع الوحدة
وحدة جسر ControlNet
معدل الاتصال
5 ميجابت في الثانية
الحد الأقصى للعقد
99
الحد الأقصى للاتصالات
64
تيار الإدخال
970 مللي أمبير عند 5.1 فولت تيار مستمر؛ 1.7 مللي أمبير عند 24 فولت تيار مستمر
تبديد الطاقة
5.1 واط
تبديد حراري
17.4 وحدة حرارية بريطانية/ساعة
إرشادات التثبيت
تأكد من إيقاف تشغيل هيكل ControlLogix قبل إدخال الوحدة أو إزالتها.
أدخل الوحدة في الفتحة المخصصة في الهيكل وتأكد من تثبيتها بالكامل قبل ربط براغي التثبيت.
استخدم كبلات ControlNet المناسبة وتأكد من الإنهاء الصحيح في كلا طرفي جزء الشبكة للحفاظ على سلامة الإشارة.
حافظ على خلوص كافٍ حول الهيكل لضمان تدفق الهواء والتبريد المناسبين.
تجنب توجيه كابلات الاتصال بالقرب من خطوط الجهد العالي أو مصادر التداخل الكهرومغناطيسي (EMI).
اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1756-CNB؟
تعمل الوحدة 1756-CNB كجسر بين اللوحة الخلفية لـ ControlLogix وشبكة ControlNet، مما يسمح لوحدة التحكم بالاتصال بالإدخال/الإخراج البعيد ووحدات التحكم الأخرى على الشبكة.
هل تتطلب هذه الوحدة طاقة خارجية؟
لا، تستمد الوحدة 1756-CNB طاقتها المطلوبة مباشرة من اللوحة الخلفية لهيكل ControlLogix.
ما هو أقصى معدل بيانات لهذه الوحدة؟
تدعم الوحدة 1756-CNB معدل اتصال ControlNet ثابتًا يبلغ 5 ميجابت في الثانية.
