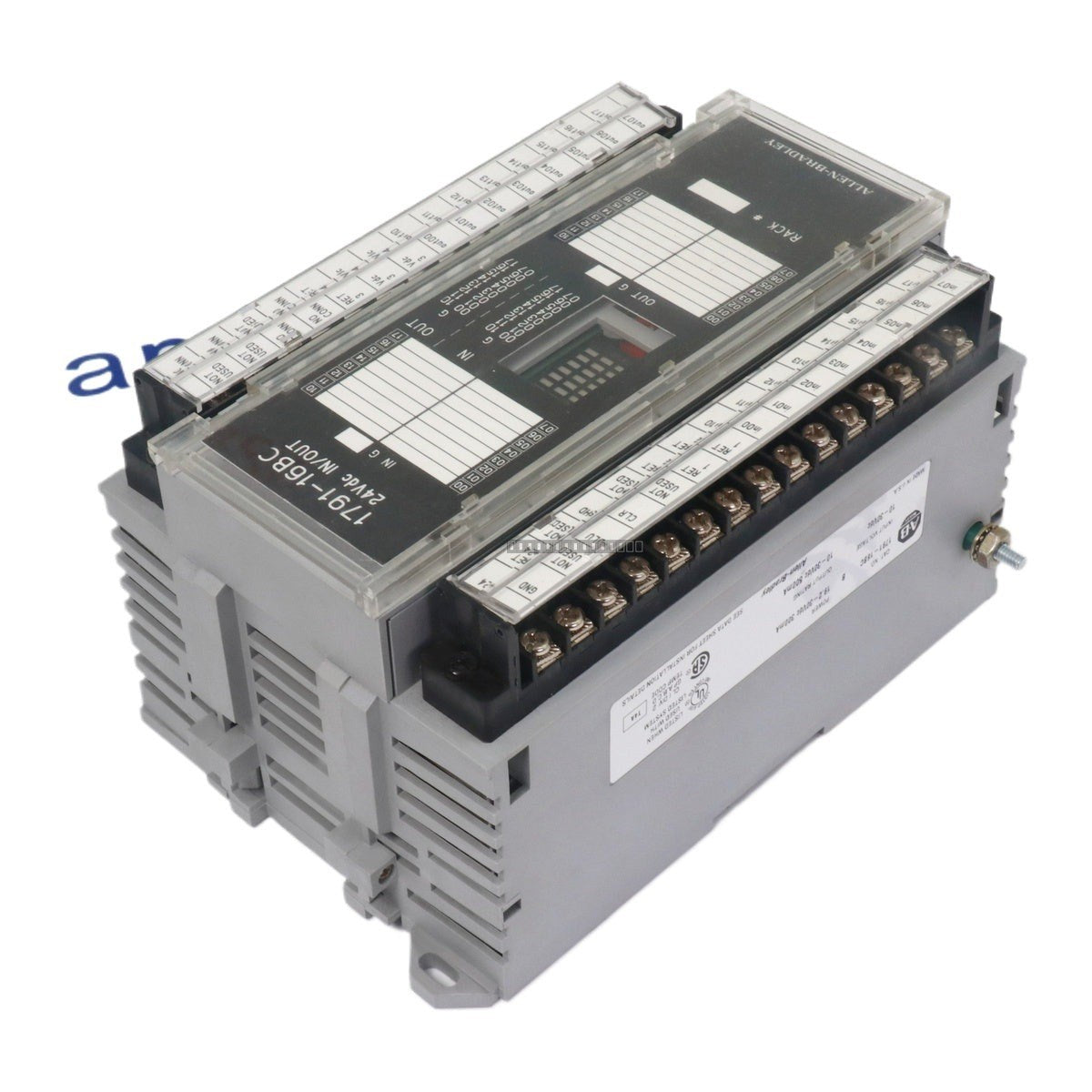

Allen-Bradley 1791-16BC هي وحدة إدخال/إخراج كتلية مصممة لتطبيقات الأتمتة الصناعية. توفر هذه الوحدة 16 مدخلًا و16 مخرجًا، وتعمل ضمن نطاق جهد 10-30 فولت تيار مستمر. كحل إدخال/إخراج كتلية مدمج، تم تصميمها لربط الأجهزة الميدانية مباشرة بنظام التحكم، مما يسهل معالجة الإشارة بكفاءة في بنيات الإدخال/الإخراج الموزعة.
الميزات
16 مدخلًا منظمة في مجموعتين من 8.
16 مخرجًا منفصلًا للتحكم المتنوع.
متوافق مع أنظمة التحكم بجهد 24 فولت تيار مستمر.
هيكل متين على شكل كتل للبيئات الصناعية.
نطاق جهد تشغيل واسع من 10-30 فولت تيار مستمر.
المواصفات الفنية
نموذج المنتج
1791-16BC
المدخلات
16 (مجموعتان من 8)
نطاق الجهد في حالة التشغيل
10-30 فولت تيار مستمر
التيار في حالة الإيقاف (حد أقصى)
11.0 مللي أمبير @ 30 فولت
التيار في حالة الإيقاف (حد أدنى)
2.5 مللي أمبير @ 10 فولت
الجهد في حالة الإيقاف (حد أقصى)
5 فولت تيار مستمر
مقاومة المدخلات (حد أقصى)
3.4 كيلو أوم
الحد الأدنى للتيار في حالة التشغيل (الخرج)
1 مللي أمبير لكل خرج
الحد الأقصى لانخفاض الجهد في حالة التشغيل
1.0 فولت عند التيار المقدر
تيار التسرب في حالة الإيقاف (حد أقصى)
0.5 مللي أمبير
تأخير إشارة الخرج
0.5 مللي ثانية عند التشغيل / 1.0 مللي ثانية عند الإيقاف
إرشادات التركيب
تأكد من فصل مصدر الطاقة قبل تركيب أو إزالة الوحدة لمنع التلف الكهربائي.
قم بتركيب الوحدة في مكان يسمح بتهوية وتبريد كافيين للحفاظ على درجات حرارة تشغيل مثالية.
استخدم كابلات محمية لتوصيلات الإدخال/الإخراج لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
تحقق من أن جميع توصيلات الأسلاك آمنة وموصلة بشكل صحيح وفقًا لتخطيط أطراف الوحدة.
تعامل مع الوحدة بعناية، مع الالتزام بممارسات الحماية من التفريغ الكهروستاتيكي (ESD) أثناء التركيب.
الأسئلة الشائعة
هل 1791-16BC لا يزال قيد الإنتاج؟
لا، تم إيقاف إنتاج Allen-Bradley 1791-16BC رسميًا من قبل الشركة المصنعة في 30 يونيو 2015. نحن نقدم وحدات فائضة أو مجددة عالية الجودة لدعم الأنظمة القديمة.
ما هي النماذج البديلة المتوافقة لهذه الوحدة؟
غالبًا ما يمكن تبديل 1791-16BC مع المراجعات 1791-16BC/B و 1791-16BC/C، اعتمادًا على متطلبات نظامك المحددة.
