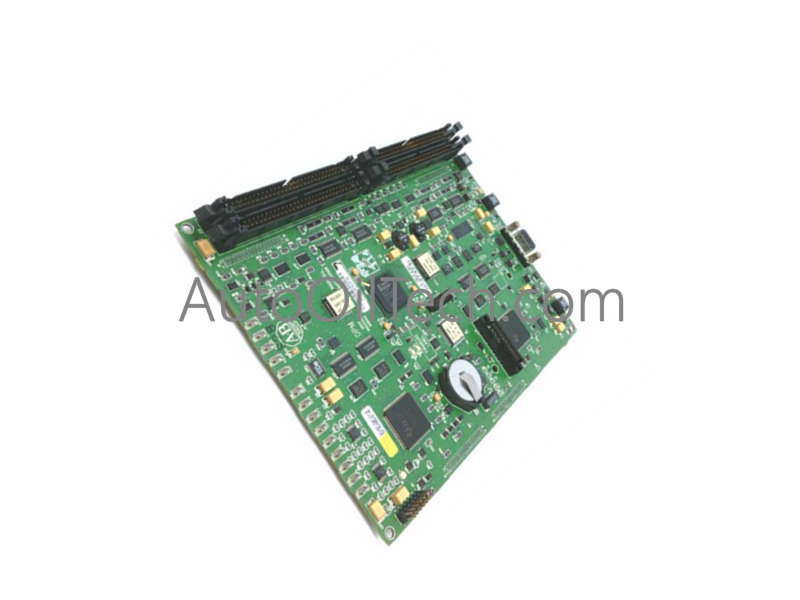

تم تكوين Allen-Bradley 80190-380-01-R (لوحة مقوم 80190-380-01-R) للاستشعار المنفصل للإشارة وتكييف إشارة التيار المستمر في بنى تحكم PLC من Allen-Bradley، وهو يوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
يشير الرمز 80190-380-01-R إلى تجميع لوحة دائرة مطبوعة (PCB) ذات 8 قنوات إدخال رقمي ضمن إطار عمل الأجهزة 80190. يحدد رقم الطراز الأساسي 80190-380-01 تصميم اللوحة الدائرة الأساسية والتعامل مع إدخال 24 VDC، بينما تشير لاحقات المراجعة إلى تحديثات المكونات ومراجعات معايرة المصنع.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
80190-380-01-R
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.51 رطل (0.23 كجم)
الأبعاد
120 مم × 70 مم × 45 مم
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
5 مللي أمبير لكل قناة (مدعوم من اللوحة الخلفية الداخلية)
جهد الإدخال الاسمي
24 VDC
قنوات الإدخال
8 قنوات رقمية منفصلة
نوع اللوحة
لوحة مقوم / لوحة دائرة مطبوعة إضافية للإدخال الرقمي
نوع التركيب
شاسيه داخلي / تركيب رفوف
سرعة الاتصال باللوحة الخلفية ومعالجة الإدخال الرقمي
تقوم وحدة الإدخال الرقمي Allen-Bradley 80190-380-01-R بتكييف إشارات المجال المنفصلة 24 VDC عبر 8 قنوات مستقلة، وتعمل بسحب تيار منخفض يبلغ 5 مللي أمبير لكل قناة. باستخدام سرعة اتصال عالية للوحة الخلفية عبر لوحات PLC من Allen-Bradley، تقوم اللوحة بنقل حالات الإدخال الرقمية مباشرة إلى المعالج الرئيسي دون تأخير في مسح النظام. تعمل دوائر تكييف الإشارة المدمجة على قمع ارتفاعات الضوضاء وتوفر اكتشافًا نظيفًا للحالة لحلقات التحكم في الأتمتة الصناعية عالية السرعة.
الأسئلة الشائعة
س: كيف يتم تشغيل لوحة 80190-380-01-R داخل حاوية النظام المضيف؟
ج: يتم توفير طاقة تشغيل المنطق من خلال اللوحة الخلفية الداخلية للنظام، بينما تراقب قنوات الإدخال الرقمية إشارات المجال الخارجية 24 VDC التي تسحب 5 مللي أمبير لكل قناة نشطة.
س: ما هي احتياطات التركيب التي يجب اتخاذها أثناء تثبيت اللوحة؟
ج: يجب تثبيت لوحة الدائرة المطبوعة على فواصل غير موصلة داخل تجميع الرف، مما يضمن أن مسامير التثبيت تحقق اتصال تأريض مناسب بنقاط تأريض الشاسيه.
س: هل يمكن إدخال وحدة 80190-380-01-R أثناء تشغيل اللوحة الخلفية؟
ج: لا، يجب إيقاف تشغيل الطاقة التحكم الرئيسية بالكامل قبل تثبيت أو إزالة اللوحة لمنع ارتفاعات الجهد عبر ناقل اللوحة الخلفية الداخلي.
إرشادات التركيب الميداني
قم بإلغاء تنشيط جميع خطوط الإمداد الأساسية ودوائر طاقة التحكم التي تغذي رف PLC المضيف قبل الصيانة.
