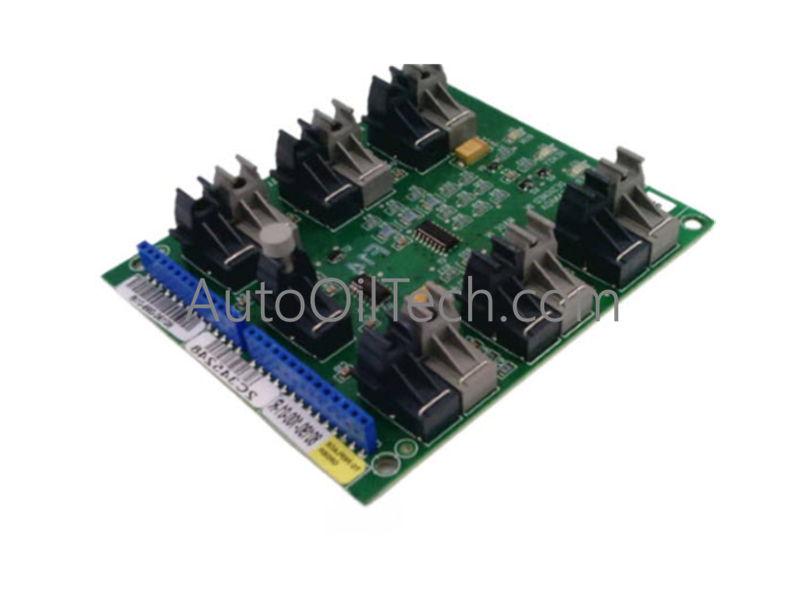

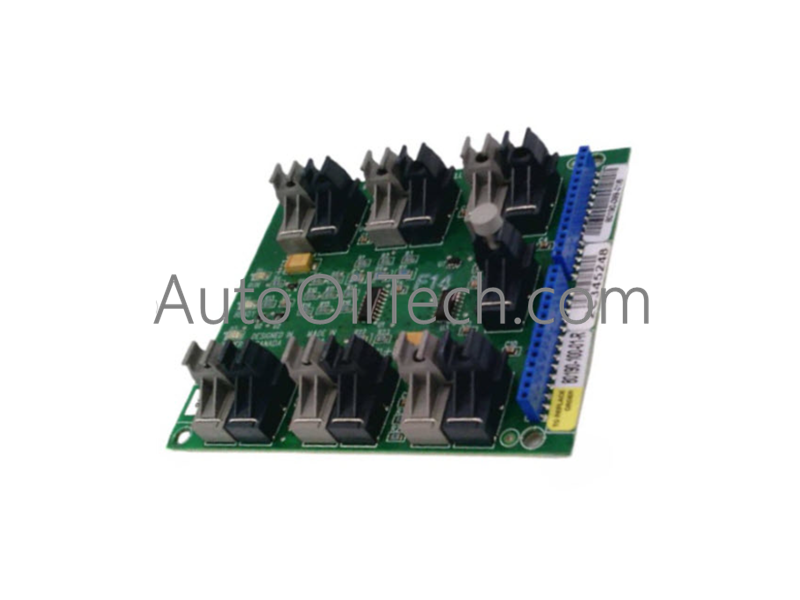

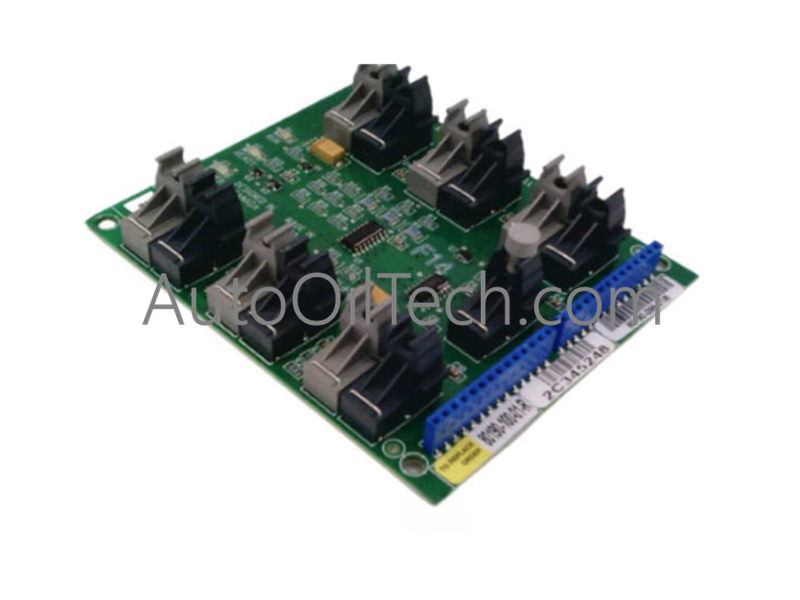

يعمل جهاز Allen-Bradley 80190-100-01-R، والمُدرج أيضًا تحت اسم 80190-100-01-R Fiber Optic Board، كمكون مادي مخصص للعزل عالي الجهد، ونقل الإشارات البصرية، والتحكم في تشغيل محرك البوابة ضمن منصات PowerFlex 7000.
مواصفات الجهاز
المعلمة
المواصفة
الموديل
80190-100-01-R
العلامة التجارية
Allen-Bradley
الأصل
الولايات المتحدة الأمريكية
الوزن
0.13 رطل (0.059 كجم)
الأبعاد
لوحة مدمجة صناعية فرعية
درجة حرارة التشغيل
من 0 إلى 50 درجة مئوية (32 إلى 122 درجة فهرنهايت)
استهلاك الطاقة
يتم توفير طاقة الحافلة منخفضة الطاقة عبر رف محرك PowerFlex
نوع الواجهة
قنوات إدخال/إخراج الألياف الضوئية
التطبيق
PowerFlex 7000 Medium Voltage Variable Frequency Drive
نوع اللوحة
لوحة التحكم في الواجهة البصرية
نوع التركيب
قابلة للتركيب على الهيكل الداخلي / الإطار
سرعة الاتصال بحافلة اللوحة الخلفية وعزل الإشارة البصرية
يستخدم جهاز Allen-Bradley 80190-100-01-R واجهات إدخال وإخراج الألياف الضوئية لتوفير مناعة ضد الضوضاء الجلفانية بين إلكترونيات الطاقة متوسطة الجهد ومعالجات التحكم منخفضة الجهد. تعمل اللوحة بسرعة اتصال عالية لحافلة اللوحة الخلفية، وتحول أوامر إطلاق النار الكهربائية إلى نبضات ضوئية تُرسل مباشرة إلى وحدات تشغيل البوابة داخل أنظمة محركات PowerFlex 7000. تضمن توافق البرامج الثابتة التحكم في التبديل المحدد المتزامن وتنفيذ ملاحظات تشخيص الأخطاء.
الأسئلة المتداولة
س: ما هي وظيفة واجهة الألياف الضوئية على لوحة 80190-100-01-R؟
ج: توفر وصلات الألياف الضوئية عزلًا كهربائيًا كاملاً بين مكونات الطاقة عالية الجهد ودوائر التحكم الحساسة، مما يمنع اقتران الضوضاء ويحمي منطق التحكم من التقلبات العابرة عالية الجهد.
س: كيف يتم الحفاظ على المحاذاة الفيزيائية وتوصيل الكابلات الضوئية على اللوحة؟
ج: يتم تركيب كابلات الألياف الضوئية مباشرة في موصلات الإرسال/الاستقبال البصرية المخصصة المثبتة على لوحة الدوائر المطبوعة، مما يضمن فقدان إشارة منخفضًا وتوصيلاً ميكانيكيًا آمنًا.
س: هل يمكن صيانة أو استبدال لوحة 80190-100-01-R أثناء تشغيل المحرك؟
ج: لا، يجب عزل وتفريغ طاقة التيار المتردد الرئيسية متوسطة الجهد وطاقة التحكم 120/230 فولت تيار متردد بالكامل قبل صيانة اللوحة لمنع تلف المعدات والمخاطر الكهربائية.
إرشادات التركيب الميداني
افصل وأغلق جميع خطوط إمداد التيار المتردد متوسطة الجهد ومصادر طاقة التحكم 120/230 فولت تيار متردد عن حاوية محرك PowerFlex 7000.
تحقق من وجود صفر جهد على جميع حافلات الطاقة وانتظر حتى يتم تفريغ مكثفات وصلة التيار المستمر الداخلية بالكامل.
ضع حزام معصم مضاد للكهرباء الساكنة متصل بنقطة أرضية هيكل مؤكدة قبل فتح رف التحكم.
افصل كابلات الألياف الضوئية بحذر عن طريق الضغط على مشابك التثبيت؛ لا تتجاوز الحد الأدنى لنصف قطر الانحناء لخطوط الألياف الضوئية.
قم بتركيب لوحة 80190-100-01-R البديلة على حوامل الهيكل، وقم بتثبيتها بأجهزة التثبيت، وأعد توصيل الكابلات الضوئية بمنافذ القنوات المطابقة.
