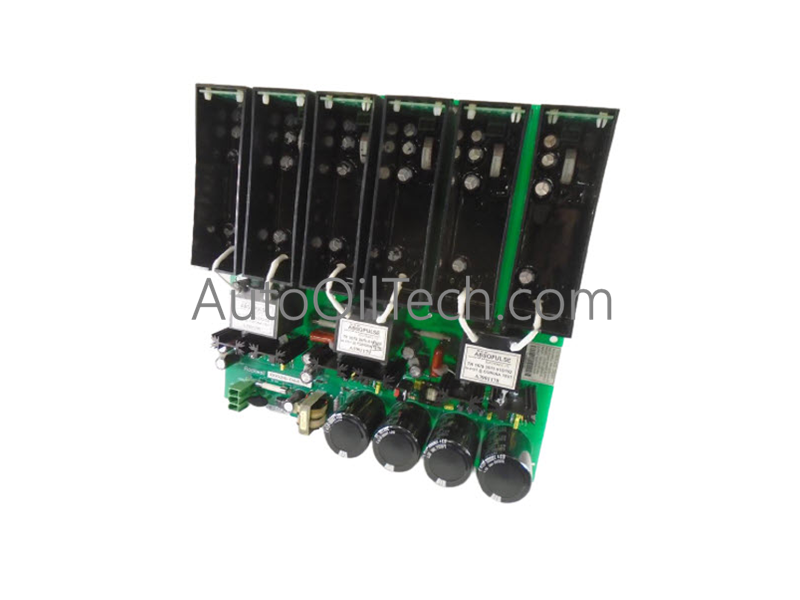

تم تكوين لوحة التحكم Allen-Bradley 80026-044-02 (لوحة التحكم IGCT 80026-044-02) للتحكم في التبديل عالي الجهد في أنظمة محركات التردد المتغير ذات الجهد المتوسط، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل مجموعة لوحة الدوائر مباشرة بالهيكل الرئيسي للبوابات لإدارة حلقات إطلاق أشباه الموصلات الكهربائية ذات الحالة الصلبة عبر هياكل طاقة محرك 2300 فولت و3300 فولت و4160 فولت.
مواصفات الأجهزة
المعلمة
المواصفات
الطراز
80026-044-02
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية
الوزن
7.00 أرطال
الأبعاد
لوحة تركيب على رف هيكل الطاقة القياسي
درجة حرارة التشغيل
من 0 إلى 50 درجة مئوية
استهلاك الطاقة
مستمد من اللوحة الخلفية للنظام / مصدر طاقة البوابة
تصنيفات الجهد
أنظمة فئة تيار متردد 2300 فولت / 3300 فولت / 4160 فولت
نوع الجهاز
مشغل IGCT / مجموعة لوحة دوائر التحكم بالبوابة
منصة النظام
PowerFlex 7000 / إطار عمل محرك الجهد المتوسط
سرعة اتصال ناقل اللوحة الخلفية وتكامل البرامج الثابتة
تستخدم مجموعة 80026-044-02 شبكات توزيع نبضات حتمية عالية السرعة لضمان مزامنة أقل من ميكروثانية بين وحدة التحكم المركزية للمحرك ووحدات طاقة IGCT. تتيح سرعة اتصال ناقل اللوحة الخلفية ردود فعل فورية لتحديد الأعطال، بينما يحافظ توافق الفلاش للبرامج الثابتة على سلامة نبضات البوابة المتسقة وتوقيت انتشار الإشارة الدقيق تحت توسيع كثافة الإدخال/الإخراج الديناميكي عبر مراحل العاكس عالية الطاقة.
الأسئلة المتداولة
س: ما هي فئات الجهد التي تم تصميم لوحة التحكم 80026-044-02 لدعمها؟
ج: تم تصنيف مجموعة اللوحة للتكامل في هياكل طاقة 2300 فولت و3300 فولت و4160 فولت ضمن هياكل هيكل محرك الجهد المتوسط.
س: هل توجد إمكانيات التبديل السريع للوحة الكمبيوتر 80026-044-02 أثناء التشغيل؟
ج: لا. يتطلب استبدال أو صيانة لوحة التحكم IGCT عزلًا كاملًا للطاقة وتفريغًا كاملاً لجميع عناصر تخزين طاقة ناقل التيار المستمر قبل التدخل المادي.
س: كيف تتفاعل اللوحة مع أشباه الموصلات الكهربائية؟
ج: تستخدم اللوحة قنوات إطلاق محرك بوابة معزولة عالية الجهد مخصصة لتوصيل تسلسلات نبضات تشغيل/إيقاف دقيقة مباشرة إلى مجموعات الثايرستور المدمجة ذات البوابة المُبَدَّلة (IGCT).
إرشادات التركيب الميداني
تأكد من فصل وحدة المحرك المضيفة تمامًا عن مصادر طاقة التيار المتردد الرئيسية، وقفلها/وضع علامة عليها، والتحقق من تفريغ جميع مكثفات ناقل التيار المستمر تمامًا.
قم بمحاذاة بطاقة الدائرة مع قضبان التركيب المخصصة للهيكل، مع التأكد من الحفاظ على تدابير الحماية من التفريغ الكهروستاتيكي (ESD).
أحكم ربط جميع أدوات التثبيت الهيكلية بمعايير الغلاف المحددة للحفاظ على استمرارية تأريض الهيكل.
تحقق من أن موصلات الألياف الضوئية والأسلاك الكهربائية مثبتة بالكامل وخالية من إجهاد نصف قطر الانحناء قبل تطبيق طاقة التحكم.
