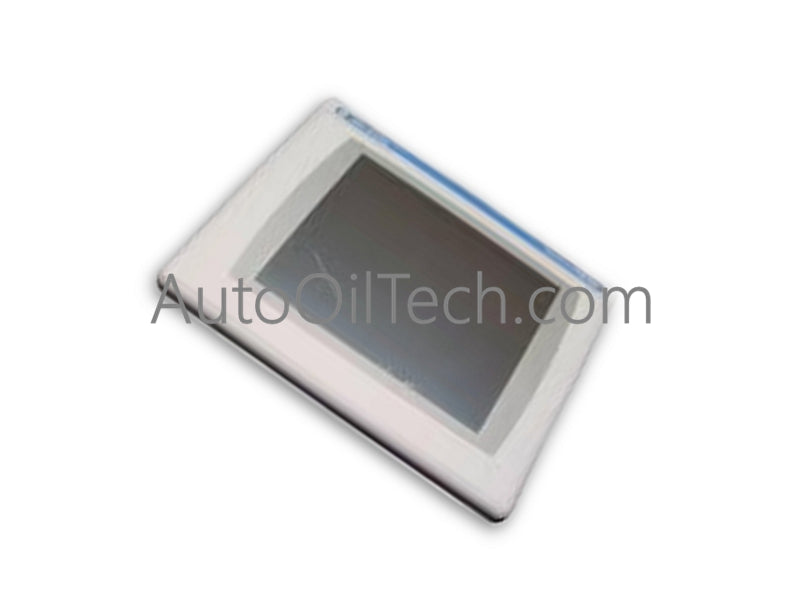

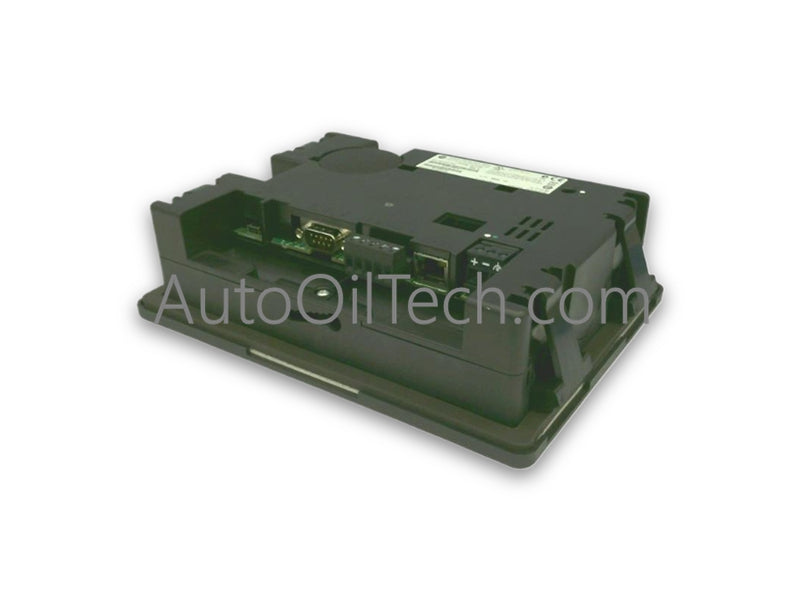

Allen-Bradley 2711P-T10C15D1 PanelView Plus 1000
No reviews
في الأوراق المالية!
- Part Number: 2711P-T10C15D1
- Brand: Allen-Bradley
- Type: واجهات المشغلين
- Barcode: USA
يشارك
وصف المنتج
تم تكوين Allen-Bradley 2711P-T10C15D1 (محطة 2711P الرسومية) لتصور واجهة الإنسان والآلة (HMI) والتحكم في العمليات ضمن شبكات الأتمتة، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تعمل هذه الوحدة على مصدر طاقة اسمي 24 فولت تيار مستمر، وتتميز بشاشة TFT ملونة ذات مصفوفة نشطة مقاس 10.4 بوصة بدقة 640 × 480 VGA وشاشة لمس مقاومة تناظرية متصلة بوحدة منطق 64 ميجابايت. يتم تنفيذ تبادل البيانات وربط إشارة التحكم عبر قنوات الاتصال المدمجة ControlNet و Ethernet و RS-232 و USB.
تفكيك اللاحقة ومصفوفة النموذج
| اللاحقة / رمز الميزة | المواصفات الفنية / التكوين |
|---|---|
| 2711P | منصة أساسية لعائلة منتجات PanelView Plus |
| T10 | شاشة لمس ملونة مقاس 10.4 بوصة (VGA 640 × 480) |
| C | نوع العرض الملون (TFT Active Matrix) |
| 15 | وحدة اتصالات ControlNet + منافذ Ethernet و RS-232 |
| D | مدخل طاقة اسمي 24 فولت تيار مستمر |
| 1 | تكوين وحدة منطق فلاش 64 ميجابايت / 64 ميجابايت RAM قياسي |
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| الموديل | 2711P-T10C15D1 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية / تصنيع عالمي |
| الوزن | 6.00 أرطال (2.72 كجم) |
| الأبعاد | حجم إطار PanelView Plus 1000 قياسي |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | 70 وات كحد أقصى (مدخل اسمي 24 فولت تيار مستمر) |
| الشاشة | شاشة TFT LCD ملونة مقاس 10.4 بوصة (دقة 640 × 480 VGA) |
| واجهة الإدخال | شاشة لمس مقاومة تناظرية |
| وحدة المنطق | فلاش 64 ميجابايت / 64 ميجابايت RAM |
| منافذ الاتصال | ControlNet, Ethernet (10/100 Mbps), RS-232, USB |
اتصال اللوحة الخلفية وأداء الشبكة الحتمي
يستخدم Allen-Bradley 2711P-T10C15D1 حافلات نظام داخلية عالية السرعة لتنفيذ توافق الفلاش السريع للبرامج الثابتة والحفاظ على سرعة اتصال حافلة اللوحة الخلفية المستقرة عبر منصات PLC المتصلة. يعمل الجهاز عبر شبكات ControlNet و EtherNet/IP الحتمية، مما يضمن معالجة إنذارات بزمن انتقال منخفض ومزامنة السجل في الوقت الفعلي. يمنع العزل المتكامل للإشارة فرق جهد حلقة الأرض التفاضلية من تدهور حزم بيانات الاتصال عبر مسافات الكابلات الطويلة.
الأسئلة المتداولة
س: هل يمكن لواجهة اتصال ControlNet دعم طوبولوجيا كابل محوري زائدة عن الحاجة؟
ج: نعم، تدعم بطاقة ControlNet الفرعية الموجودة على اللوحة كلاً من وصلات شبكة محورية غير زائدة عن الحاجة وزائدة عن الحاجة لهياكل حلقة التحكم الحرجة.
س: هل وحدة المنطق 64 ميجابايت قابلة للترقية في الموقع إلى تكوينات ذاكرة أعلى؟
ج: نعم، يمكن فك وحدة المنطق من الجزء الخلفي لوحدة العرض لترقية ذاكرة الوصول العشوائي/الفلاش أو لاستبدال لوحة المعالجة الداخلية.
إرشادات التركيب الميداني
قم بتركيب طرف واجهة المشغل في فتحة حاوية باستخدام مشابك التركيب المرفقة لتأمين حشية المحيط ضد لوحة واجهة اللوحة. حافظ على مسافة خلوص لا تقل عن 50 مم (2 بوصة) لتسهيل الحمل الحراري الطبيعي. قم بتوصيل طرف التأريض الوظيفي على الهيكل مباشرة بأرض النظام الرئيسي باستخدام موصل نحاسي قصير (#14 AWG أو أكبر). تأكد من توجيه جميع كابلات إشارة ControlNet و RS-232 بعيدًا عن خطوط الطاقة ثلاثية الأطوار 480 فولت تيار متردد للقضاء على التداخل الكهرومغناطيسي عالي التردد.
