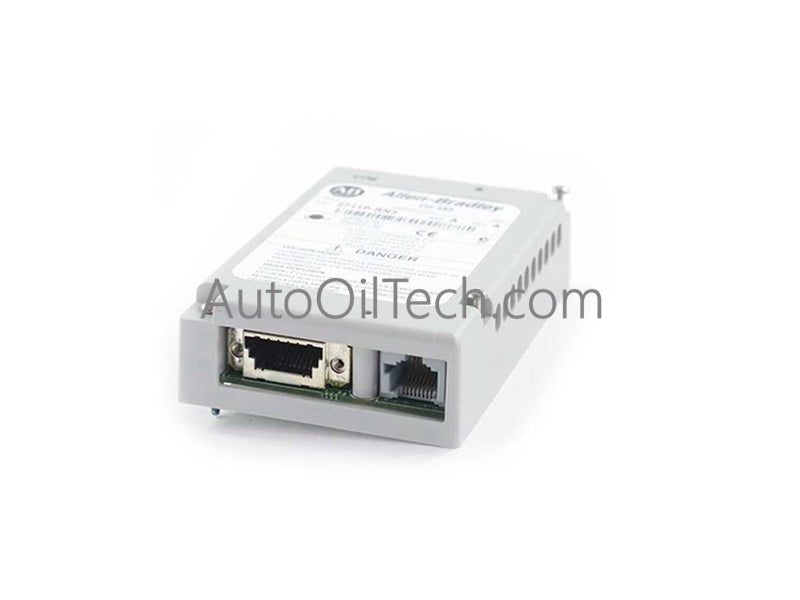

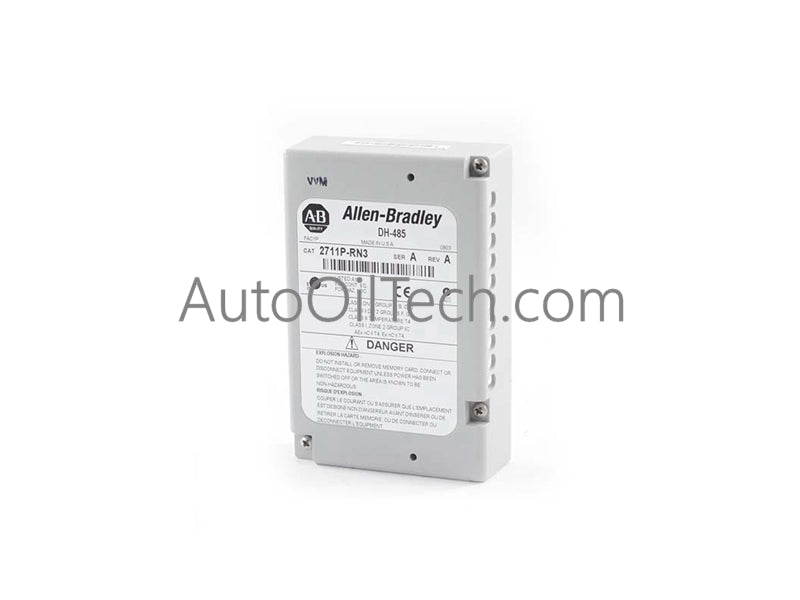

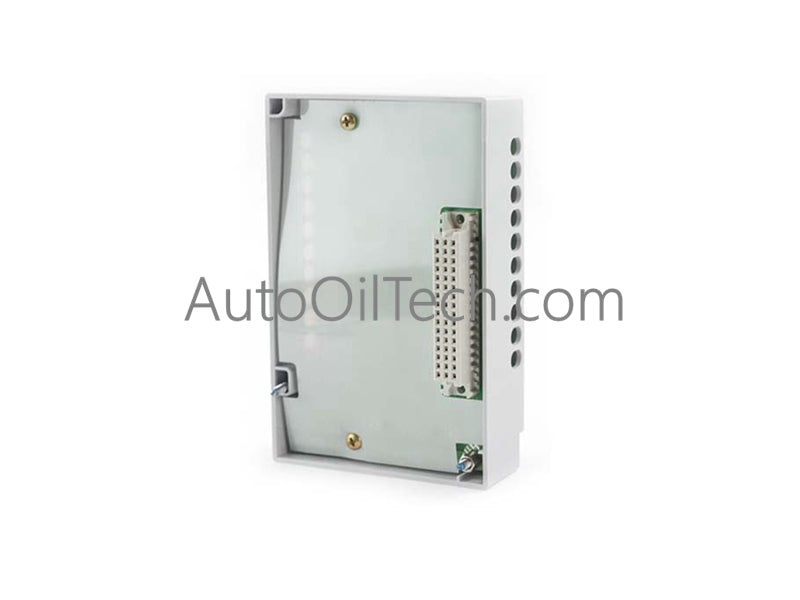

تم تكوينه لدمج بروتوكول شبكة DH-485 في أجهزة PanelView Plus 400 و 600 الطرفية، يوفر Allen-Bradley 2711P-RN3 (وحدة الاتصال 2711P-RN3) تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
2711P-RN3
العلامة التجارية
ألن برادلي
المنشأ
الولايات المتحدة الأمريكية / معيار التصنيع العالمي
الوزن
0.56 رطل (0.26 كجم)
الأبعاد
وحدة توصيل مدمجة لأجهزة PanelView Plus 400/600
درجة حرارة التشغيل
0 إلى 55 درجة مئوية (32 إلى 131 درجة فهرنهايت)
استهلاك الطاقة
يتم تشغيله عبر ناقل اللوحة الخلفية الداخلية للمحطة الطرفية
بروتوكول الاتصال
بروتوكول شبكة DH-485
توافق واجهة المستخدم الرسومية (HMI)
أجهزة PanelView Plus 400 و PanelView Plus 600 الطرفية
أقصى طول للكابل
30 م
نوع التثبيت
توصيل وتشغيل
نوع المؤشر
مؤشر LED تشخيصي
الرطوبة النسبية
5% إلى 95% (غير مكثف)
الاهتزاز / الصدمة
صدمة التشغيل: 15 جي؛ صدمة عدم التشغيل: 30 جي
تكامل حافلة اللوحة الخلفية والاتصالات من PanelView Plus
يتصل 2711P-RN3 بأجهزة طرفية صغيرة لواجهة المشغل لتسهيل الاتصال التسلسلي متعدد العقد DH-485. تعمل لوحة الواجهة على مسافات تصل إلى 30 مترًا، وتنشئ تعيينًا للسجلات في الوقت الفعلي دون التأثير على عرض شاشة الجهاز أو سرعة اتصال حافلة اللوحة الخلفية عبر قنوات المعالجة الداخلية. توفر مؤشرات LED التشخيصية المدمجة مراقبة محلية للحالة أثناء إرسال الشبكة النشط.
الأسئلة الشائعة
س: هل يدعم 2711P-RN3 التبديل السريع أثناء تشغيل جهاز PanelView Plus الطرفي؟
ج: لا. يجب إزالة الطاقة عن جهاز PanelView Plus الطرفي قبل إدخال أو إخراج وحدة الاتصال 2711P-RN3 لمنع تلف دائرة الواجهة.
س: ما هي أقصى مسافة إرسال موصى بها لواجهة DH-485 في هذه الوحدة؟
ج: تحدد المواصفات طول كابل توصيل DH-485 لهذه الوحدة بـ 30 مترًا.
إرشادات التثبيت الميداني
افصل جميع مصادر الطاقة التشغيلية عن جهاز PanelView Plus الطرفي قبل البدء في التثبيت.
حافظ على احتياطات التفريغ الكهربائي الساكن (ESD) القياسية باستخدام حزام معصم مضاد للكهرباء الساكنة مؤرض.
قم بإزالة لوحة غطاء وحدة التوسيع الموجودة في الجزء الخلفي من جهاز PanelView Plus 400 أو 600 الطرفي.
قم بمحاذاة موصل الوحدة 2711P-RN3 مع مقبس اللوحة الخلفية للجهاز واضغط بقوة حتى يتم تثبيتها بالكامل.
ثبت مسامير التثبيت، ووصل كابل شبكة DH-485 ضمن حد 30 مترًا، وتحقق من اتصالات الجهاز عند التشغيل.
