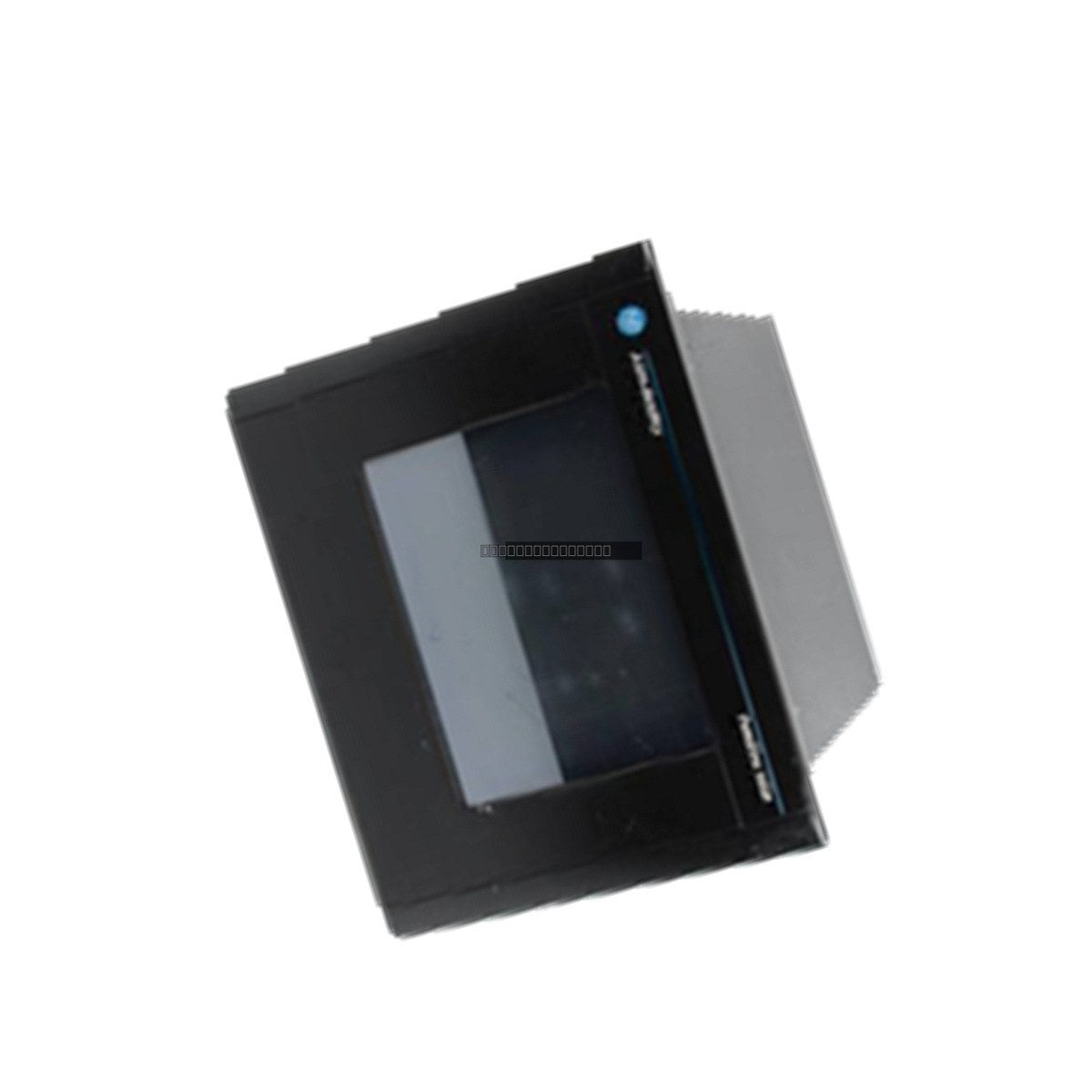

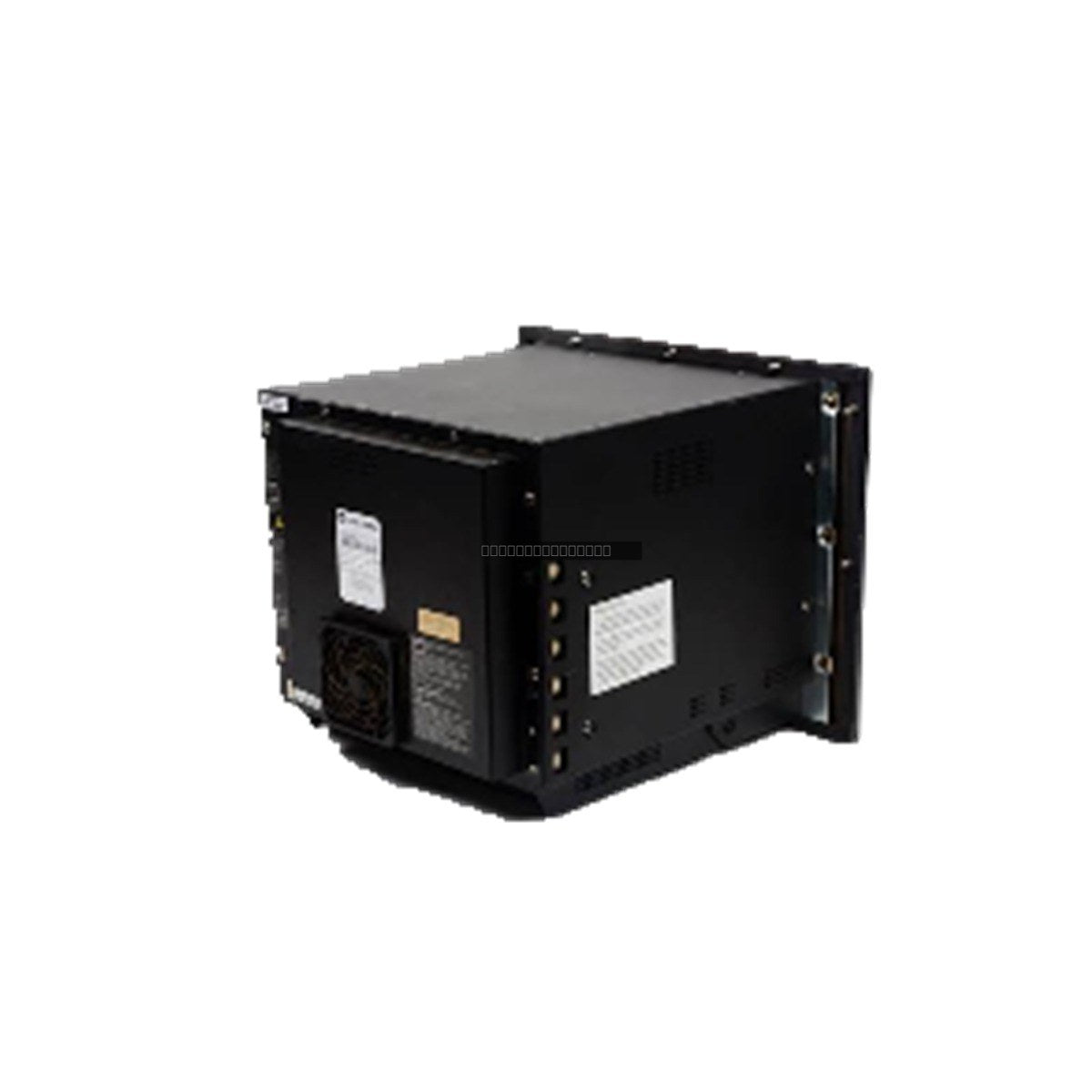

إن Allen-Bradley 2711E-UKCK10SW عبارة عن حزمة ترحيل وتعديل على مستوى صناعي مصممة لتبسيط الانتقال من محطات لوحة المفاتيح PanelView 1200 القديمة مقاس 12 بوصة إلى سلسلة PanelView 1000e مقاس 10.4 بوصة. توفر هذه المجموعة الشاملة المكونات الميكانيكية والكهربائية والبرمجية اللازمة لتحديث محطات التشغيل دون الحاجة إلى تعديلات واسعة للوحة أو تصنيع صفائح معدنية مخصصة. وهي مصممة للحفاظ على سلامة الغلاف مع تقليل وقت التوقف عن العمل أثناء ترقيات النظام الهامة في بيئات التصنيع.
الميزات
حل ترحيل جاهز من PanelView 1200 إلى PanelView 1000e.
دعم مدمج لبروتوكولات الاتصال Data Highway Plus (DH+) و Remote I/O (RIO) و RS-232.
يتضمن لوحة محول القطع الميكانيكية 2711-NR5K للتركيب السلس في الفتحات الموجودة مقاس 12 بوصة.
يحافظ على معايير إغلاق الغلاف NEMA Type 4X/12 عند التركيب الصحيح.
مزود بكابل اتصال تسلسلي 2711-NC13 وبرنامج مساعدة ترحيل التطبيقات.
التطبيقات
هذه المجموعة مخصصة للاستخدام في صناعات المعالجة المستمرة حيث تتطلب أجهزة HMI القديمة الاستبدال بسبب تقادمها. تشمل التطبيقات النموذجية خطوط تجميع السيارات ومعالجة الدُفعات الكيميائية ومرافق تصنيع اللب والورق حيث يعد الحفاظ على تصنيف الغلاف المادي أمرًا ضروريًا.
المواصفات الفنية
الموديل
2711E-UKCK10SW
واجهة HMI المضمنة
2711E-K10C6 (TFT ملونة مقاس 10.4 بوصة)
طاقة الإدخال
180 إلى 264 فولت تيار متردد
الاتصال
DH+, RIO, RS-232
درجة حرارة التشغيل
0 إلى 50 درجة مئوية
درجة حرارة التخزين
-25 إلى 70 درجة مئوية
تصنيف الغلاف
NEMA Type 4X / 12 (عند التركيب)
إرشادات التثبيت
تأكد من فصل الطاقة عن لوحة التحكم قبل بدء عملية التثبيت.
استخدم لوحة المحول 2711-NR5K المتوفرة لتثبيت الطرفية مقاس 10.4 بوصة في الفتحة القديمة مقاس 12 بوصة.
تأكد من تثبيت جميع حشوات الضغط بشكل صحيح للحفاظ على الختم البيئي NEMA 4X/12.
اتبع احتياطات ESD القياسية عند التعامل مع طرفية HMI والمكونات الداخلية.
قم بتوجيه كابلات الاتصال (DH+/RIO) بعيدًا عن خطوط الطاقة عالية الجهد لتقليل تداخل EMI.
قم بإجراء نسخة احتياطية كاملة من ملفات التطبيقات القديمة قبل بدء عملية التحويل باستخدام برنامج الأداة المساعدة المتوفر.
الأسئلة الشائعة
هل تتضمن هذه المجموعة البرامج المطلوبة للترحيل؟ نعم، تتضمن 2711E-UKCK10SW برامج الأداة المساعدة اللازمة للمساعدة في تحويل ونقل ملفات الشاشة القديمة إلى بيئة 1000e.
هل يمكن استخدام هذه المجموعة للمحطات الطرفية التي لا تحتوي على لوحة مفاتيح؟ لا، هذه المجموعة المحددة مصممة لترحيل وحدات PanelView 1200 القائمة على لوحة المفاتيح إلى سلسلة 1000e القائمة على لوحة المفاتيح.
