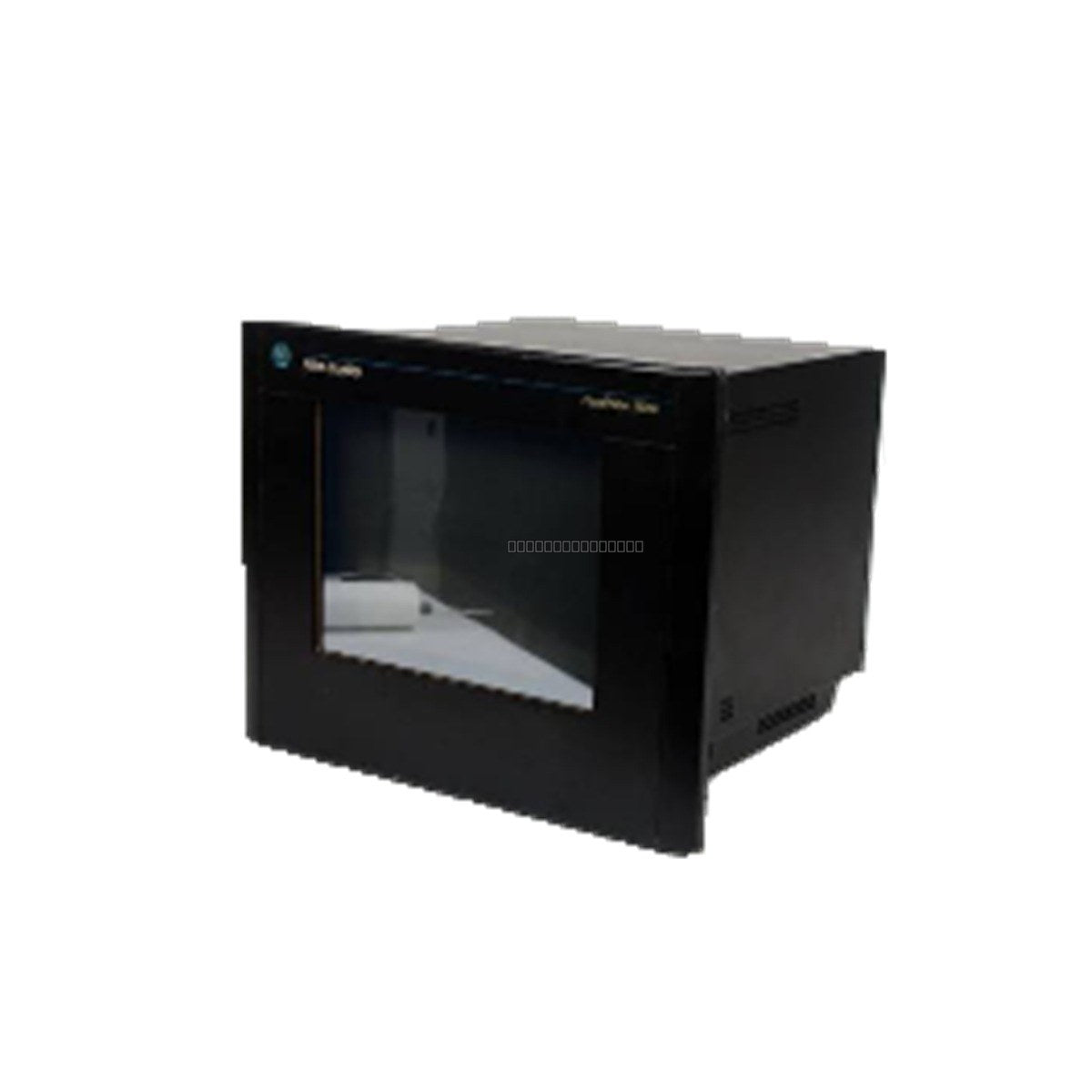

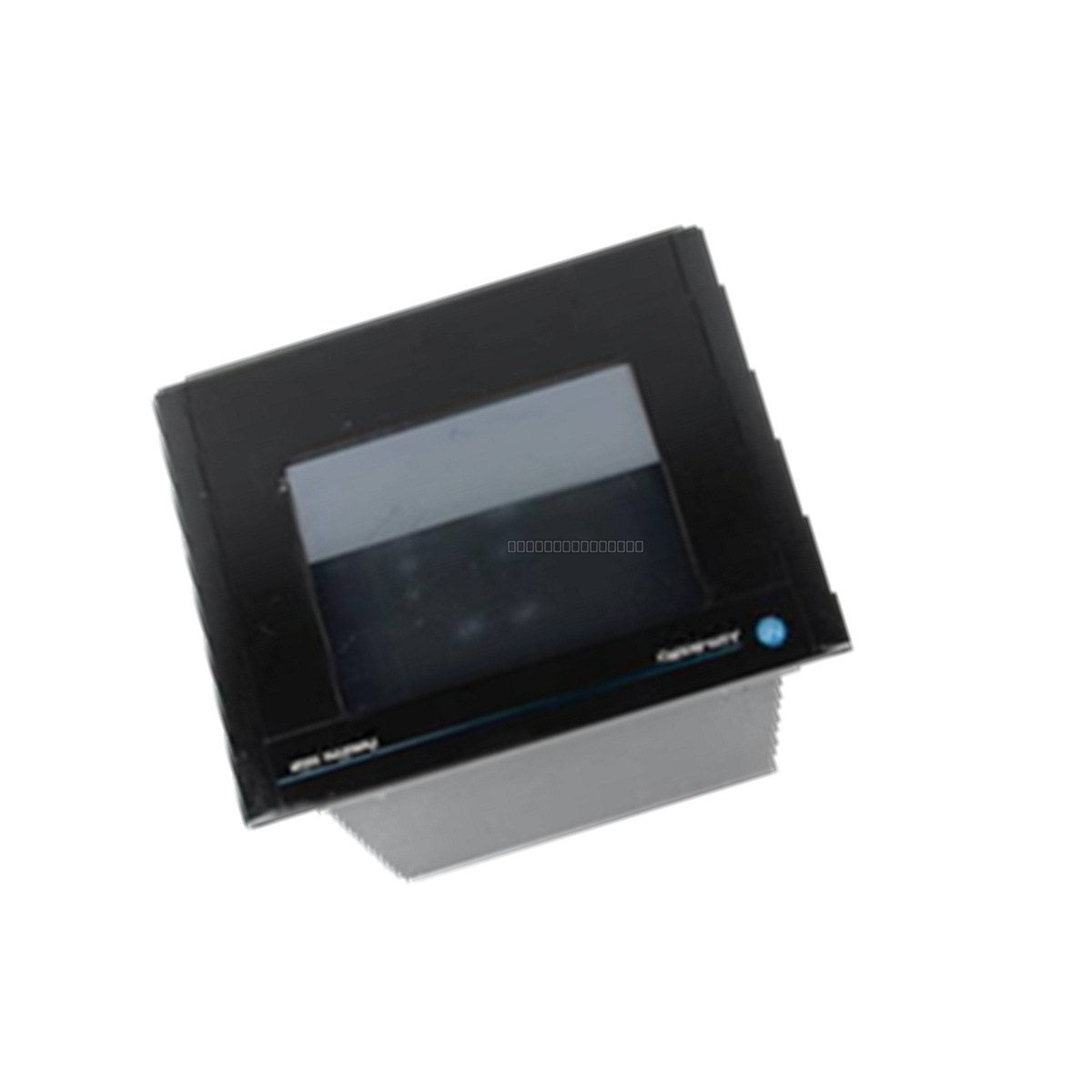

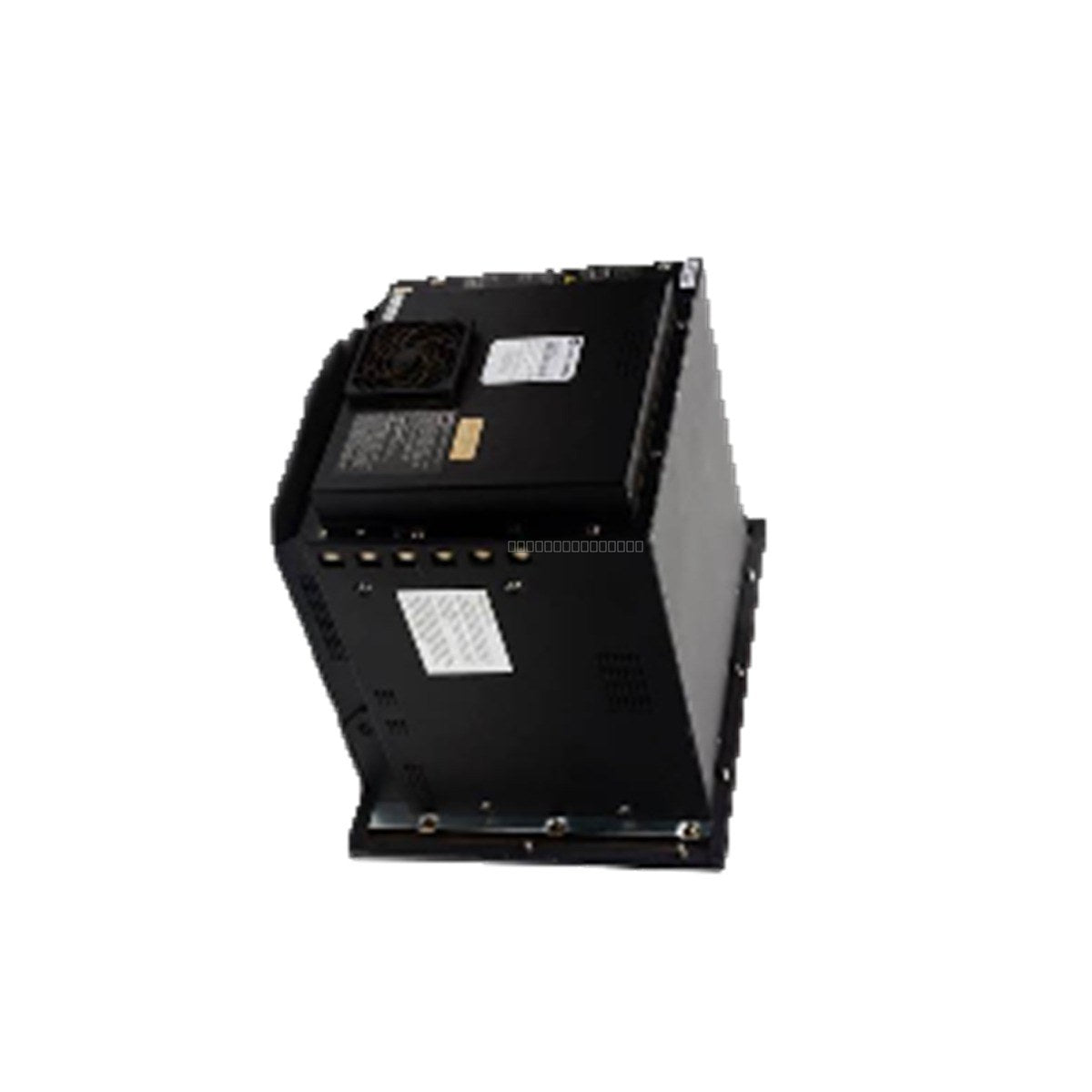

Allen-Bradley 2711E-T14C6 هو طرفية واجهة بين الإنسان والآلة (HMI) صناعية عالية الأداء من سلسلة PanelView المحسّنة (1400e) القديمة. مصممة للبيئات الصناعية الصعبة، توفر هذه الطرفية تصورًا قويًا ومراقبة إنذارات في الوقت الفعلي وتفاعل نظام التحكم. تم تصميمها للاندماج بسلاسة مع مختلف معماريات وحدات التحكم من Allen-Bradley، وتعمل كمحطة تشغيل مركزية لتطبيقات أرضية المصنع المعقدة.
واجهة شاشة لمس مقاومة تناظرية مصنفة لمليون عملية تنشيط.
إطار من الألومنيوم المصبوب المتين مع طلاء مسحوق أسود لتعزيز حماية EMI والاستقرار الميكانيكي.
منافذ اتصال مدمجة لشبكات Data Highway Plus (DH+) و Remote I/O (RIO).
2.25 ميجابايت من ذاكرة الفلاش غير المتطايرة على اللوحة للتخزين الآمن للتكوين والأصول الرسومية.
مصمم لتحمل الصدمات الميكانيكية حتى 15 G.
التطبيقات
هذه الطرفية HMI مناسبة للعمليات الصناعية المستمرة والشاقة بما في ذلك خطوط تجميع السيارات، ومعالجة الفولاذ، ومصانع الورق، وأنظمة مناولة المواد السائبة حيث تتطلب الاتصال الموثوق به والمحدد مع منصات PLC-5 و SLC 500 و ControlLogix.
المواصفات الفنية
الموديل
2711E-T14C6
جهد الإدخال
85 إلى 264 فولت تيار متردد (47 إلى 63 هرتز)
استهلاك الطاقة
60 واط
حجم الشاشة
14.0 بوصة
الذاكرة
2.25 ميجابايت فلاش
الاتصال
منافذ DH+ و RIO
الوزن
11.79 كجم
الغلاف
ألومنيوم مصبوب
إرشادات التثبيت
تأكد من تركيب الطرفية بشكل متساوٍ في حاوية صناعية مصنفة NEMA للحفاظ على الحماية البيئية.
تحقق من أن مصدر الطاقة ضمن نطاق 85-264 فولت تيار متردد قبل الاتصال.
حافظ على خلوص مناسب حول الوحدة لضمان التهوية والتبريد الكافيين.
استخدم كابلات اتصال محمية لاتصالات DH+ و RIO لتقليل تداخل الإشارة.
أوقف تشغيل الوحدة قبل إجراء أي صيانة، بما في ذلك استبدال وحدة الإضاءة الخلفية 6189-NL2.
تعامل مع الوحدة بعناية لتجنب تلف طبقة الشاشة اللمسية المقاومة.
الأسئلة الشائعة
هل هذه الطرفية لا تزال في الإنتاج؟
لا، 2711E-T14C6 جزء من سلسلة PanelView المحسّنة القديمة وتصنف على أنها متوقفة/قديمة. نوفر هذه الوحدات كقطع غيار مجددة أو فائضة.
ما هي وحدات التحكم المتوافقة مع هذه الواجهة HMI؟
صُممت هذه الطرفية للمزامنة المباشرة للسجل مع عائلات وحدات التحكم Allen-Bradley PLC-5 و SLC 500 و CompactLogix و ControlLogix عبر منافذها المدمجة DH+ و RIO.
كيف يمكنني استبدال الإضاءة الخلفية؟
يتم توفير إضاءة الشاشة بواسطة وحدة مصباح الإضاءة الخلفية القابلة للاستبدال 6189-NL2. ارجع إلى دليل التثبيت الأصلي للحصول على إرشادات التفكيك خطوة بخطوة للوصول إلى مجموعة الإضاءة الخلفية.
