طرفية رسومية 2711C-K3M PanelView Component C300 من Allen-Bradley
No reviews
في الأوراق المالية!
- Part Number: 2711C-K3M
- Brand: Allen-Bradley
- Type: واجهات المشغلين
- Barcode: USA
يشارك
وصف المنتج

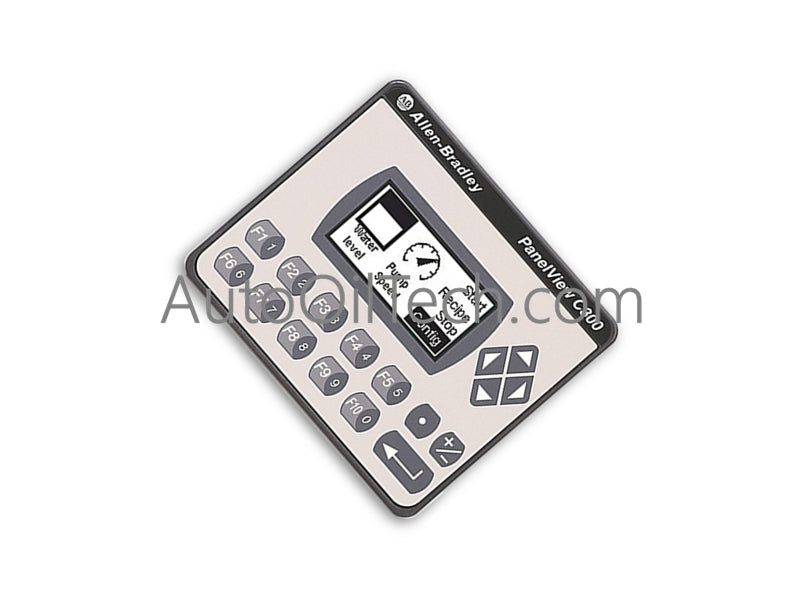

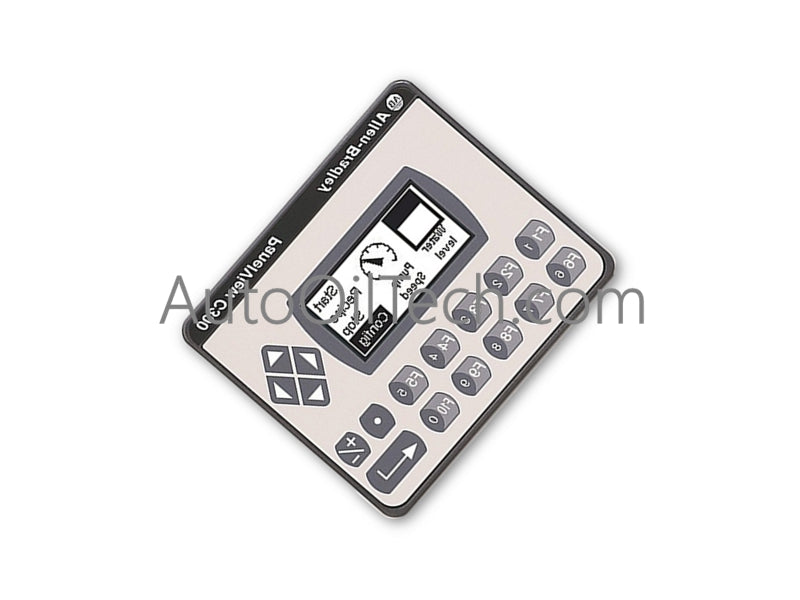

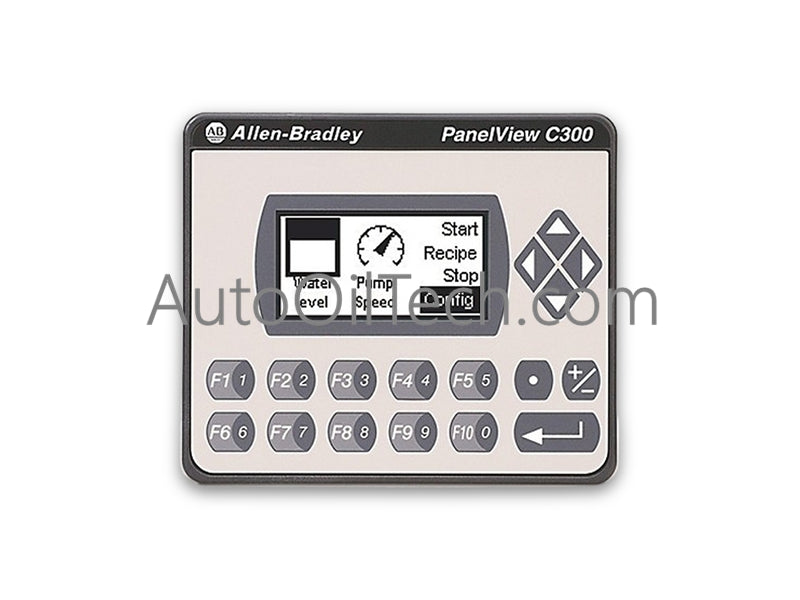

يعمل الطرفية Allen-Bradley 2711C-K3M، والمعروفة أيضًا باسم الشاشة الرسومية 2711C، كجزء مخصص من الأجهزة لتصوير بيانات واجهة الإنسان والآلة (HMI) وإدخال المعلمات ضمن أنظمة أتمتة PLC المحلية. تتميز بشاشة عرض أحادية اللون FSTN شبه عاكسة بقياس 3 بوصات بدقة 128 × 64 بكسل، وتقوم الطرفية بمعالجة مدخلات المشغل من خلال عشرة مفاتيح وظيفية (F1 إلى F10)، ولوحة مفاتيح رقمية، وعناصر تحكم في التنقل الاتجاهي. يتم الحفاظ على التنفيذ الكهربائي بواسطة واجهة طاقة مدمجة بجهد 24 فولت تيار مستمر مع ملفات تعريف استهلاك طاقة منخفضة للتيار المستمر.
تفكيك اللاحقة ومصفوفة النموذج
| اللاحقة / رمز الميزة | المواصفات الفنية / التكوين |
|---|---|
| 2711C | هندسة منتج قاعدة مكونات PanelView |
| K3 | شاشة عرض لوحة مفاتيح 3 بوصة (معرف النموذج C300) |
| M | نوع شاشة FSTN أحادية اللون شبه عاكسة |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 2711C-K3M |
| العلامة التجارية | Allen-Bradley |
| الأصل | الولايات المتحدة الأمريكية / تصنيع عالمي |
| الوزن | 0.30 كجم (0.66 رطل) |
| الأبعاد | 119 × 139 × 55 ملم (4.69 × 5.47 × 2.15 بوصة) |
| درجة حرارة التشغيل | 0 إلى 50 درجة مئوية (32 إلى 122 درجة فهرنهايت) |
| استهلاك الطاقة | 5 واط كحد أقصى (0.21 أمبير عند 24 فولت تيار مستمر) |
| الشاشة | 3 بوصات أحادية اللون FSTN (دقة 128 × 64) |
| الإضاءة الخلفية | LED أبيض (50,000 ساعة على الأقل من العمر الافتراضي) |
| إدخال المشغل | 10 مفاتيح وظيفية، لوحة مفاتيح رقمية، مفاتيح التنقل |
| جهد التحكم | 18 إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
واجهة البرامج الثابتة وسرعة الشبكة الحتمية
يحافظ Allen-Bradley 2711C-K3M على توافق فلاش البرامج الثابتة المباشر مع منصات التحكم MicroLogix وCompactLogix، مما يتيح توجيه البيانات الحتمي عبر شبكات الاتصال التسلسلية. تضمن ناقلات النظام الداخلية المحسّنة سرعة اتصال ناقل اللوحة الخلفية المستقرة وتنفيذ قاعدة بيانات العلامات بسرعة أثناء دورات الاستقصاء المستمرة. يمنع العزل الدائري الداخلي إمكانية حلقات الأرض والضوضاء الكهربائية العابرة عبر الشبكات الصناعية المثبتة على اللوحة.
الأسئلة الشائعة
س: كيف يتم تشغيل الساعة في الوقت الحقيقي عند إزالة جهد التحكم الخارجي؟
ج: تعتمد الساعة الداخلية في الوقت الحقيقي على بطارية ليثيوم مدمجة مصممة لعمر خدمة لا يقل عن 5 سنوات عند 25 درجة مئوية دون الحاجة إلى دوائر احتياطية للبطارية الخارجية.
س: ما هي المتطلبات الدقيقة لقطع اللوحة لتركيب الطرفية؟
ج: تتطلب قطع اللوحة إزالة مستطيلة قياس 100 × 120 ملم (3.94 × 4.72 بوصة) بعمق تركيب كافٍ لاستيعاب الهيكل الذي يبلغ عرضه 55 ملم.
إرشادات التركيب الميداني
قم بتركيب الوحدة في قطع اللوحة باستخدام مشابك التثبيت المخصصة لضغط حشية الختم المحيطي بشكل متساوٍ ضد لوحة واجهة اللوحة. حافظ على مسافة خلوص محيطة لا تقل عن 50 ملم (2 بوصة) حول جميع جوانب الهيكل للسماح بتبريد الهواء الحر بالحمل الحراري. قم بتوصيل خطوط إمداد الطاقة بجهد 24 فولت تيار مستمر بكتلة المحطات القابلة للإزالة مع مراعاة القطبية الصحيحة. قم بتأريض هيكل الطرفية مباشرة إلى ناقل أرضي لوحة التوصيل الرئيسية عبر موصل نحاسي مخصص (بحد أدنى 14 AWG) لمنع التداخل الكهرومغناطيسي من أجهزة التبديل المحيطة.
