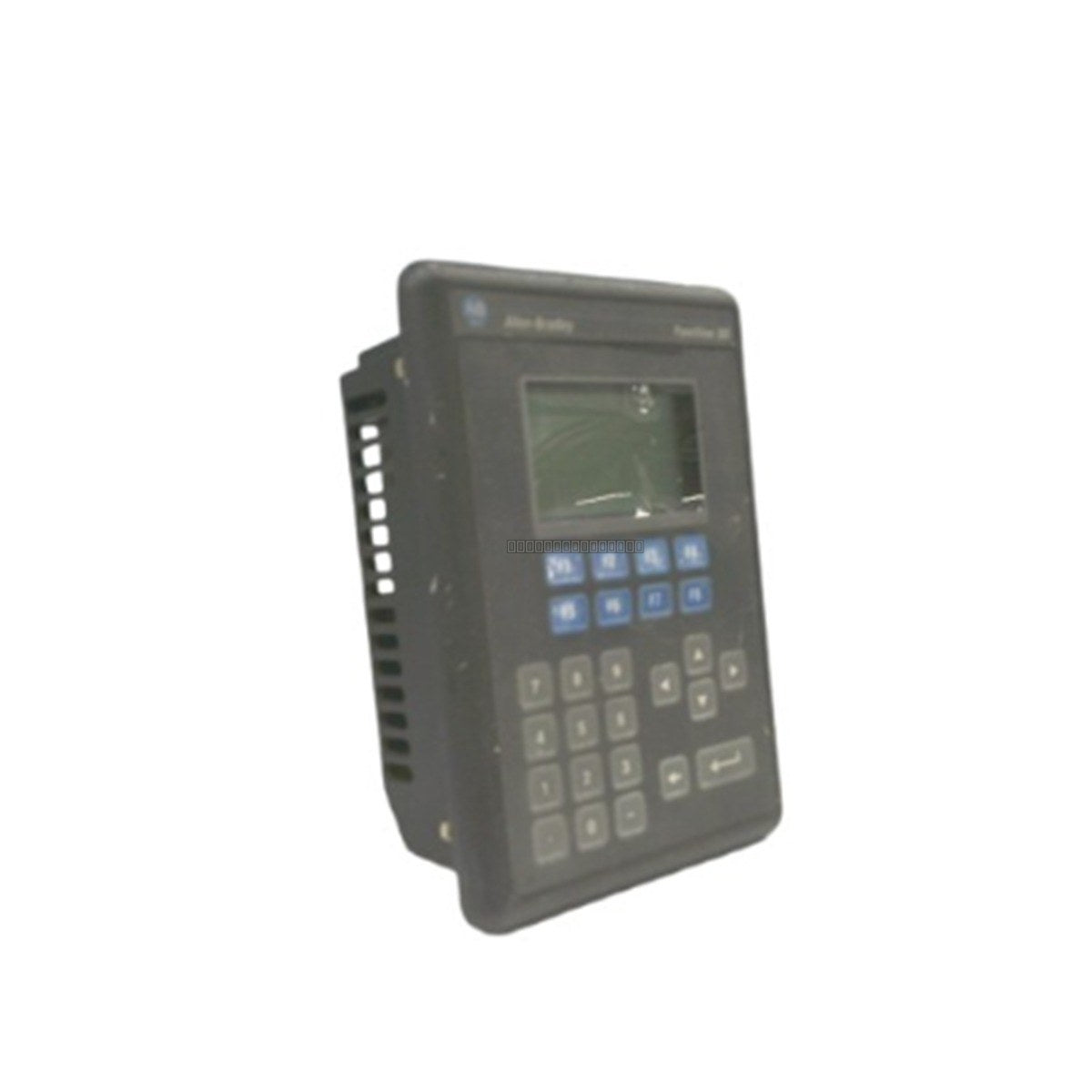

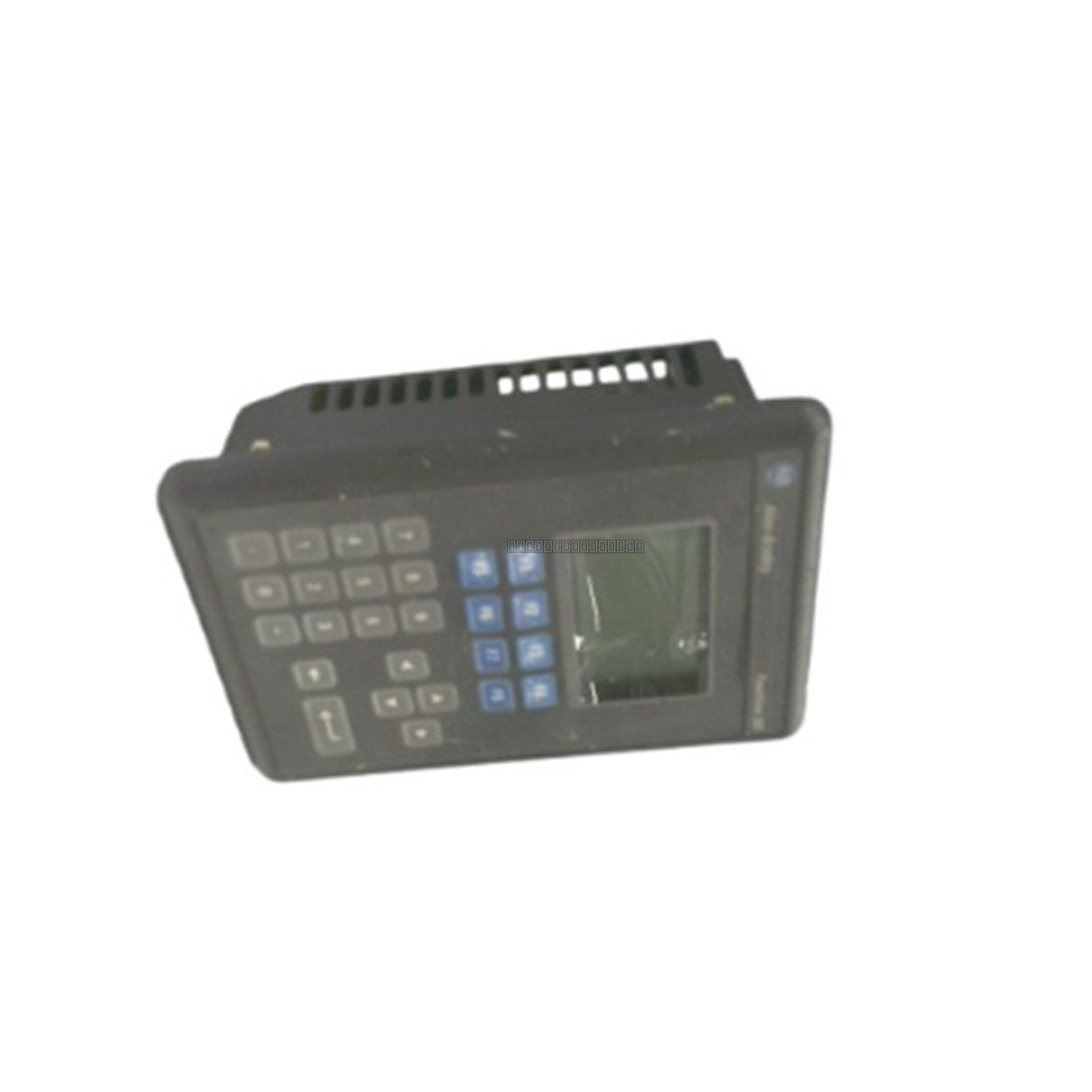

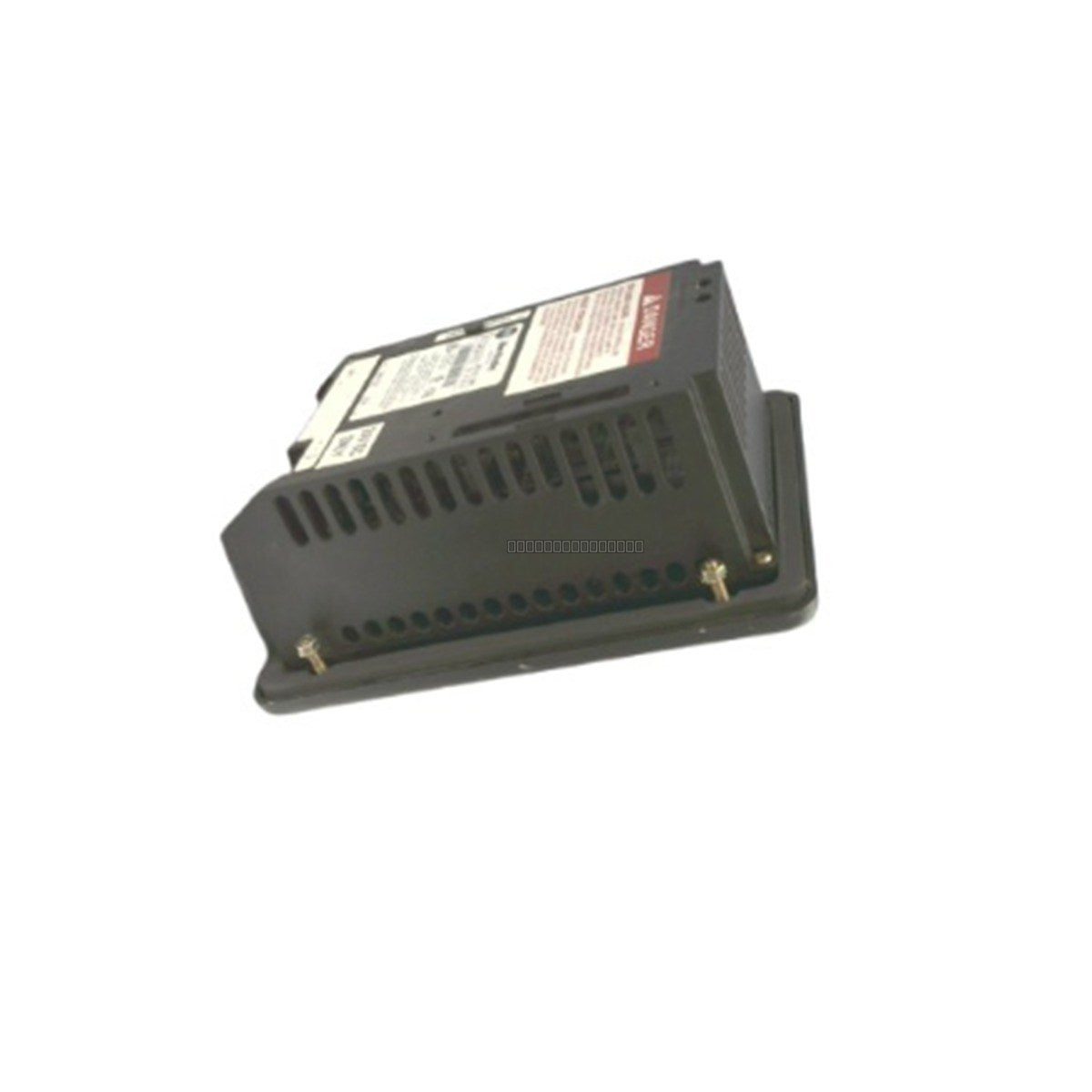

Allen-Bradley 2711-K6C15 هو جهاز طرفي للمشغلين من نوع PanelView 600 مصمم لتطبيقات واجهة الإنسان-الآلة (HMI) الصناعية. على الرغم من توقفه عن الإنتاج، فإنه يظل مكونًا أساسيًا للحفاظ على أنظمة الأتمتة القديمة. يتميز هذا الجهاز بشاشة ملونة بحجم 5 بوصات ولوحة مفاتيح تعمل باللمس، مما يوفر للمشغلين إمكانيات تحكم ومراقبة موثوقة للآلات وأتمتة العمليات.
واجهة إدخال لوحة المفاتيح للتشغيل القوي في البيئات الصناعية.
منفذ اتصال ControlNet مدمج لتبادل البيانات بسرعة عالية وحتمية.
منفذ طابعة RS-232 للتوثيق والإبلاغ المحلي.
يدعم عنونة CIP الرمزية عند التكامل مع أنظمة تحكم ControlLogix.
منفذ الوصول للشبكة للاتصال المحلي المباشر بهيكل ControlNet.
التطبيقات
يستخدم هذا الجهاز الطرفي للمشغلين عادةً في بيئات التصنيع ومناولة المواد والتحكم في العمليات حيث يتم تثبيت أنظمة التحكم القديمة من Allen-Bradley. وهو مناسب للتطبيقات التي تتطلب كابلات زائدة والوصول المجدول/غير المجدول إلى بيانات وحدة التحكم.
المواصفات الفنية
النموذج
2711-K6C15
العلامة التجارية
Allen-Bradley
حجم الشاشة
5 بوصة
نوع الشاشة
ملونة
طريقة الإدخال
لوحة المفاتيح
الذاكرة الداخلية
240 كيلوبايت
الاتصال
ControlNet، طابعة RS-232
مدخل الطاقة
85-264 فولت تيار متردد
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
إرشادات التركيب
تأكد من تركيب الجهاز في حاوية مناسبة تلبي تصنيفات NEMA/IP المطلوبة للبيئة.
تأكد من أن مصدر الطاقة المدخل يتوافق مع متطلبات 85-264 فولت تيار متردد قبل التوصيل.
استخدم كابلات اتصال محمية لوصلات ControlNet لتقليل التداخل الكهرومغناطيسي (EMI).
حافظ على مسافة كافية حول الوحدة لضمان التهوية الكافية ومنع ارتفاع درجة الحرارة.
قم دائمًا بإيقاف تشغيل النظام قبل تركيب أو إزالة كابلات أو وحدات الاتصال لمنع التلف الكهربائي.
تأكد من تأريض الوحدة بشكل صحيح بشاسيه لوحة التحكم للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
هل لا يزال 2711-K6C15 قيد الإنتاج؟
لا، 2711-K6C15 هو نموذج Allen-Bradley PanelView 600 متوقف عن الإنتاج. يتم الحصول عليه بشكل أساسي للصيانة والاستبدال في الأنظمة القديمة الحالية.
ما هي بروتوكولات الاتصال التي يدعمها هذا الجهاز؟
يدعم هذا النموذج بشكل خاص ControlNet للاتصال بوحدة التحكم ويتضمن منفذ RS-232 للاتصال بالطابعة.
