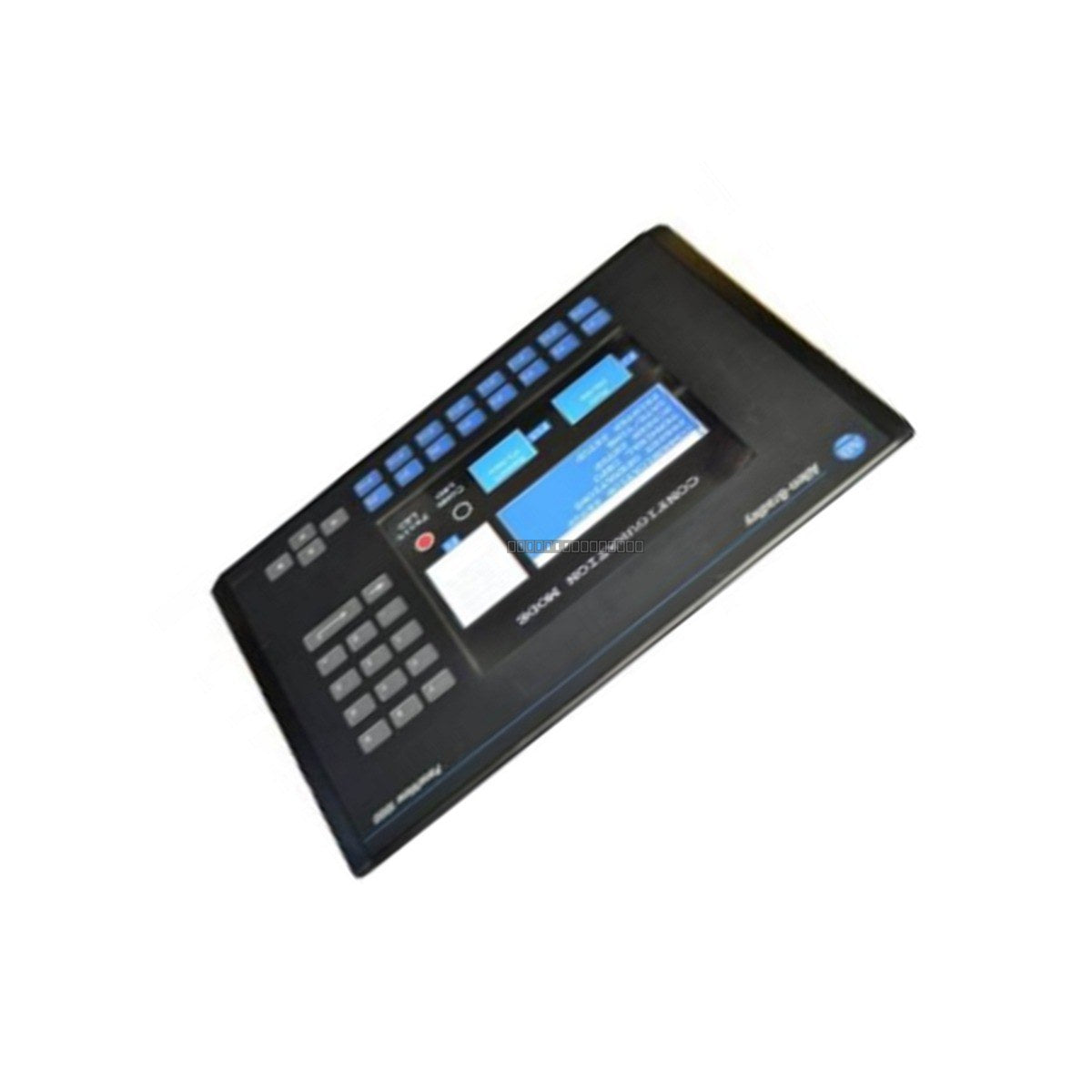

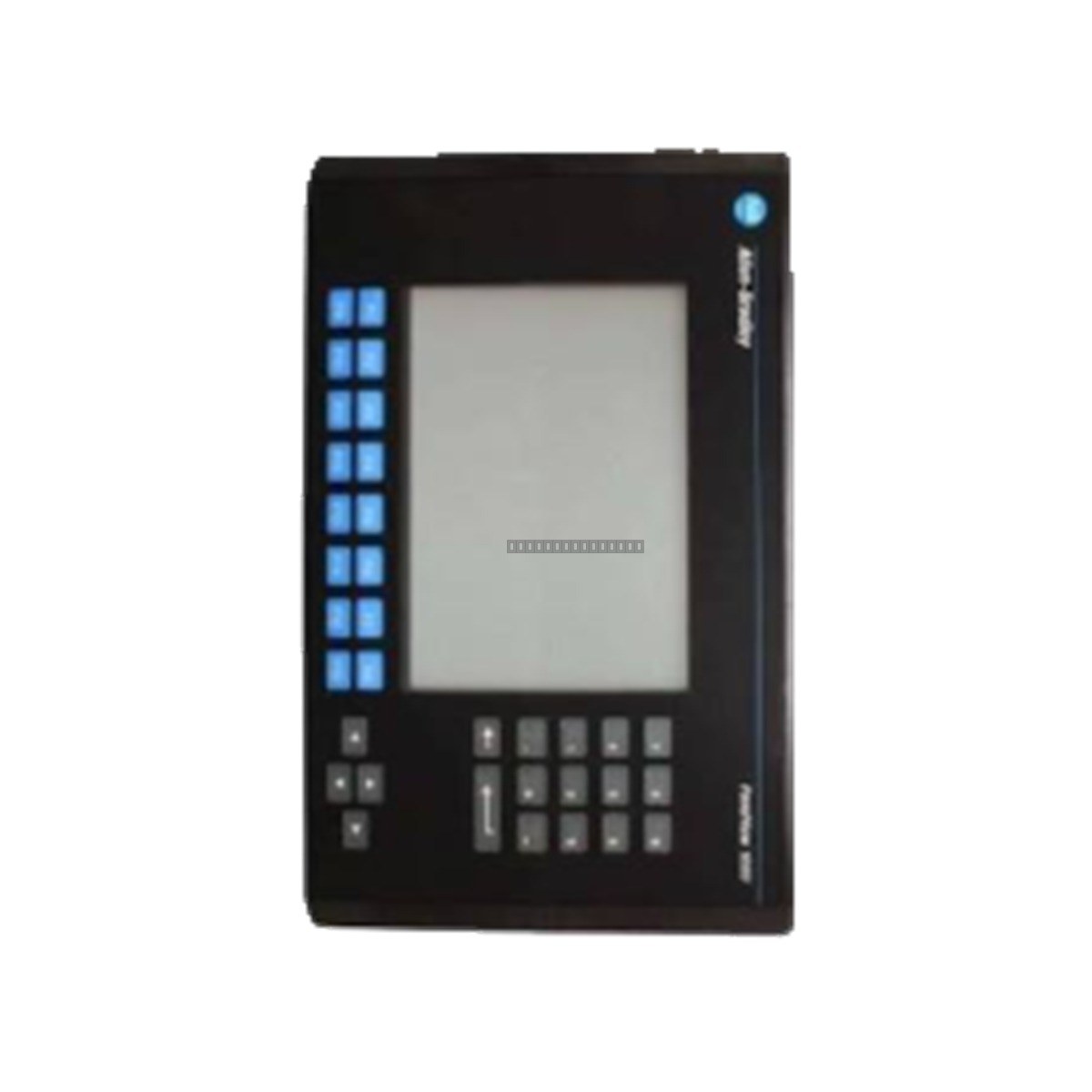

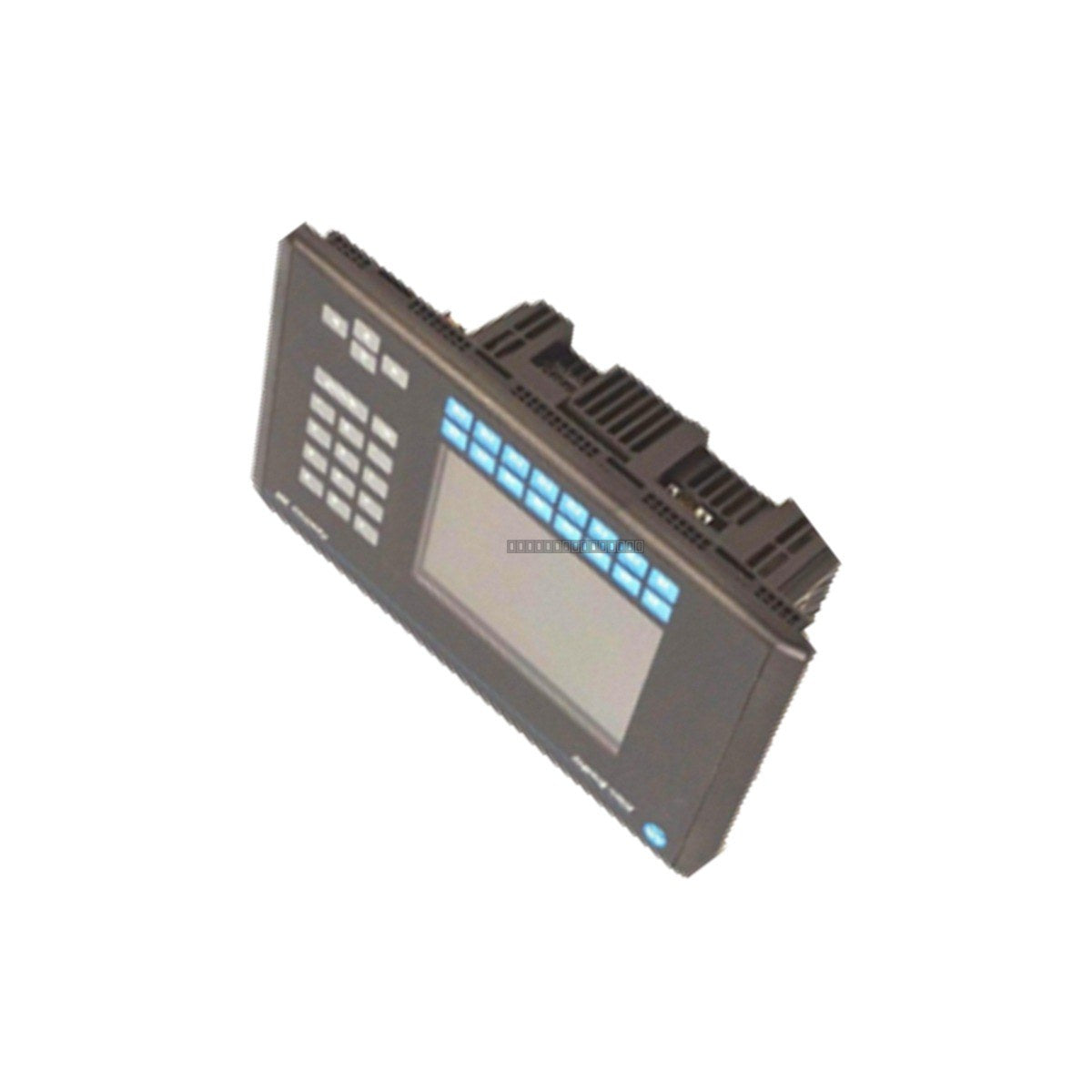

إن Allen-Bradley 2711-K5A10L1 هو واجهة آلة بشرية (HMI) مدمجة وذات جودة صناعية من سلسلة PanelView 550، مصممة لتوفير رؤية وتحكم موثوقين في العمليات في البيئات ذات المساحات المحدودة. توفر هذه الوحدة للمشغلين واجهة قوية لمراقبة شبكات التحكم الصناعي المحلية والتفاعل معها، مثل أنظمة مناولة المواد والجرعات الكيميائية والتعبئة.
الميزات
لوحة مفاتيح متينة: تتميز بلوحة مفاتيح غشائية مقببة من الفولاذ المقاوم للصدأ مع 10 مفاتيح وظائف قابلة للبرمجة (F1 إلى F10) وعناصر تحكم للملاحة، مصنفة لتحمل دورات تشغيل عالية.
شاشة أحادية اللون: مزودة بشاشة LCD عاكسة أحادية اللون بحجم 5.5 بوصة (الوضع الأزرق) تقدم دقة 256 × 128 بكسل لرؤية واضحة لبيانات العملية.
إضاءة خلفية مدمجة: تتميز بتجميع إضاءة خلفية LED طويل العمر مصمم لما يصل إلى 100,000 ساعة من الخدمة المستمرة.
منافذ الاتصال: تتضمن واجهة DeviceNet مدمجة للتكامل الشبكي عالي السرعة ومنفذ RS-232 لطباعة التنبيهات والتوثيق.
الذاكرة: تحتوي على 170 كيلوبايت من ذاكرة تشغيل التطبيقات و 240 كيلوبايت من ذاكرة الوصول العشوائي غير المتطايرة لتخزين تطبيقات المحطة الطرفية وكائنات الصور النقطية.
هيكل متين: مصنفة لبيئات NEMA 12/13 و 4X (IP54/IP65) الداخلية، مما يوفر حماية ضد الغبار والرطوبة.
التطبيقات
هذه المحطة الطرفية مثالية للتطبيقات الصناعية الصغيرة إلى المتوسطة التي تتطلب تحكمًا مباشرًا مثبتًا على اللوحة. يتم نشرها عادة في خطوط مناولة المواد، وآلات التعبئة والتغليف، وأنظمة المعالجة الكيميائية حيث تتطلب رؤية موثوقة تعمل بجهد منخفض من التيار المستمر.
المواصفات الفنية
الموديل
2711-K5A10L1
حجم الشاشة
5.5 بوصة
نوع الشاشة
شاشة LCD عاكسة أحادية اللون
الدقة
256 × 128 بكسل
طاقة الإدخال
24 فولت تيار مستمر (نطاق 18-32 فولت تيار مستمر)
الاتصال
DeviceNet, RS-232
الذاكرة
170 كيلوبايت تشغيل / 240 كيلوبايت غير متطايرة
تصنيف الهيكل
NEMA 12/13, 4X (IP54/IP65)
إرشادات التثبيت
التركيب: تأكد من إعداد فتحة اللوحة وفقًا لمواصفات الشركة المصنعة للحفاظ على سلامة ختم NEMA/IP.
الطاقة: تحقق من أن مصدر الطاقة هو 24 فولت تيار مستمر (نطاق 18-32 فولت تيار مستمر) قبل التوصيل. تأكد من القطبية الصحيحة لتجنب تلف الدوائر الداخلية.
التأريض: استخدم طرف التأريض المتوفر في الهيكل لتوصيل الوحدة بأرضي مشترك لتخفيف تداخل EMI/RFI.
البيئة: قم بالتركيب في مكان داخلي محمي من أشعة الشمس المباشرة ودرجات الحرارة القصوى. تأكد من التهوية الكافية حول الجزء الخلفي من الوحدة.
السلامة: افصل الطاقة دائمًا قبل إدخال أو إزالة كابلات الاتصال أو إجراء صيانة على المحطة الطرفية.
الأسئلة الشائعة
ما هو بروتوكول الاتصال الذي تستخدمه هذه المحطة الطرفية؟
تتميز 2711-K5A10L1 بواجهة اتصال DeviceNet مدمجة، مما يسمح لها بالعمل كعقدة في شبكة DeviceNet. كما تتضمن منفذ RS-232 خصيصًا لتوصيل الطابعة.
ما هو جهد الإدخال المطلوب؟
تم تصميم هذه الوحدة للعمل بجهد 24 فولت تيار مستمر، مع نطاق جهد إدخال مقبول من 18 إلى 32 فولت تيار مستمر.
هل يمكن استبدال الإضاءة الخلفية؟
لا، تجميع الإضاءة الخلفية LED داخلي وغير قابل للاستبدال. وهو مصنف لـ 100,000 ساعة من عمر الخدمة.
