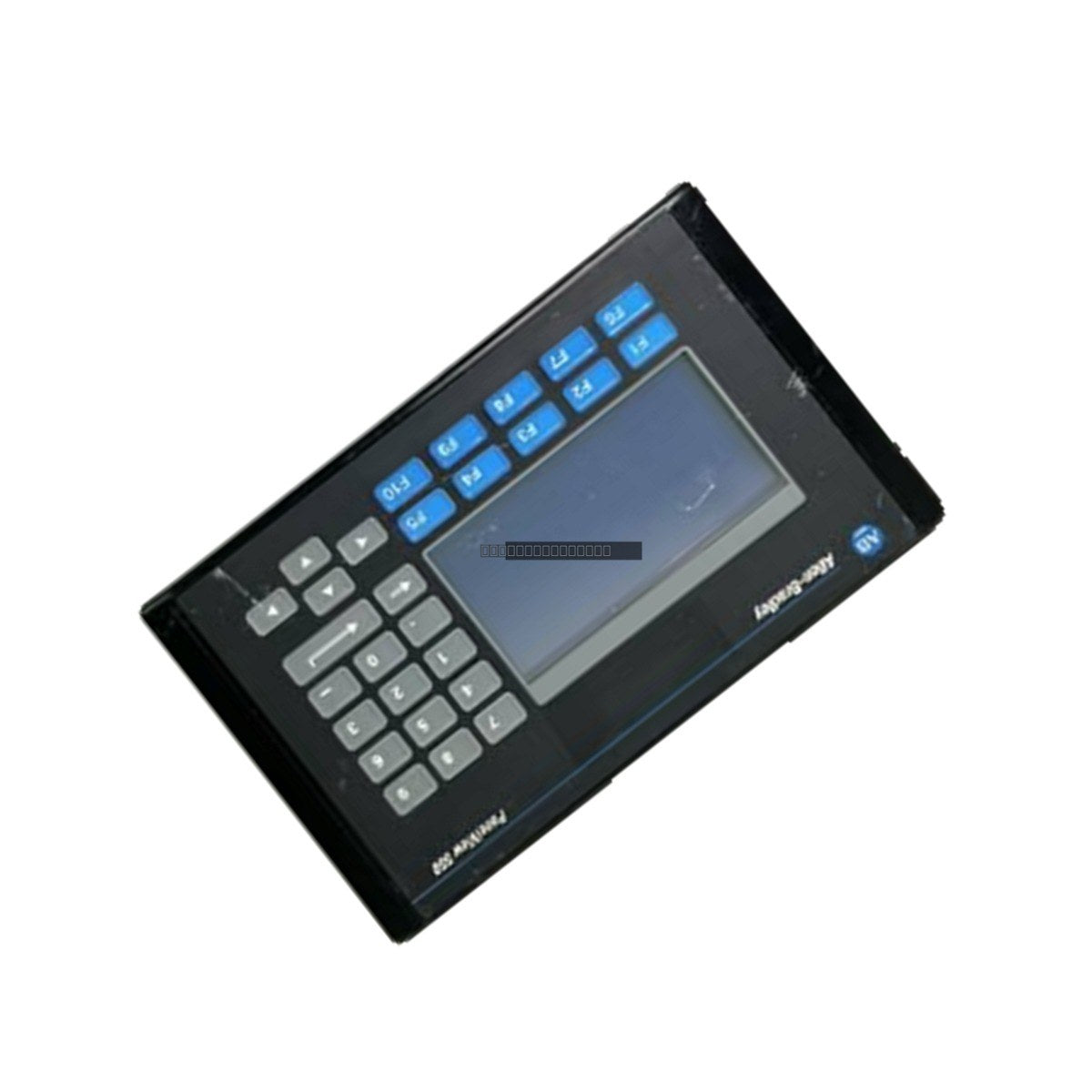

Allen-Bradley 2711-B5A8 هي محطة مشغل عالية الأداء ضمن خط إنتاج PanelView 550 Standard. صُممت هذه الواجهة بين الإنسان والآلة (HMI) التي تعمل بالتيار المتردد للعمل في البيئات الصناعية الصعبة، وتوفر مراقبة العمليات في الوقت الفعلي، ومزامنة بيانات الإنذار، ومدخلات التحكم اليدوي. إنها بمثابة واجهة موحدة للأنظمة الآلية، لتحل محل المصفوفات المعقدة للأزرار المادية بتصميم إلكتروني مبسط لتحسين الكفاءة التشغيلية وتقليل وقت التوقف.
الميزات
واجهة إدخال هجينة تتميز بكل من شاشة لمس مقاومة تناظرية ولوحة مفاتيح وظيفية ميكانيكية بـ 10 مفاتيح (F1-F10).
منفذ اتصال Data Highway Plus (DH+) مدمج لشبكة قوية على أرض المصنع.
منفذ تسلسلي RS-232 مخصص لتوصيل الطابعة المحلية وتسجيل البيانات.
إضاءة خلفية LED ذات حالة صلبة مصنفة لـ 100,000 ساعة خدمة.
هندسة ذاكرة مزدوجة بسعة 170 كيلوبايت لوقت تشغيل التطبيق و 240 كيلوبايت للتخزين غير المتطاير.
التطبيقات
تم تصميم محطة المشغل هذه للتشغيل المستمر في القطاعات الصناعية الحيوية، بما في ذلك تكرير النفط والغاز، والمعالجة الكيميائية، وإدارة المياه، وخطوط التعبئة والتغليف الآلية.
المواصفات الفنية
الموديل
2711-B5A8
خط الإنتاج
PanelView 550
حجم الشاشة
5.5 بوصة
نوع الشاشة
شاشة LCD أحادية اللون بالوضع الأزرق
الدقة
256 × 128 بكسل
طريقة الإدخال
لوحة المفاتيح وشاشة اللمس
الاتصال
منفذ DH+، منفذ طابعة RS-232
مدخل الطاقة
85-264 فولت تيار متردد، 47-63 هرتز
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
الذاكرة
170 كيلوبايت وقت التشغيل / 240 كيلوبايت غير متطايرة
إرشادات التثبيت
تأكد من تركيب الوحدة في حاوية مصنفة حسب NEMA ومناسبة للظروف البيئية للمنشأة.
تحقق من أن مصدر الطاقة يطابق نطاق 85-264 فولت تيار متردد قبل التوصيل.
حافظ على خلوص مناسب حول الوحدة لضمان التهوية والتبريد الكافيين.
استخدم كابلات محمية لواجهات الاتصال لتقليل تداخل EMI.
افصل الطاقة دائمًا قبل تركيب أو إزالة الوحدة من فتحة اللوحة.
